219

9. Приложение

 Коды управления и кабельные соединения ПК

Коды управления ПК

Функция Кодированиеданных

ПИТАНИЕВКЛЮЧЕНО 02Н 00Н 00Н 00Н 00Н 02Н

ПИТАНИЕОТКЛЮЧЕНО 02H 01H 00H 00H 00H 03H

ВЫБОРВХОДНОГОРАЗЪЕМА«COMPUTER1» 02H 03H 00H 00H 02H 01H 01H 09H

ВЫБОРВХОДНОГОРАЗЪЕМА«COMPUTER2» 02H 03H 00H 00H 02H 01H 02H 0AH

ВЫБОРВХОДАСЕТЬ 02H 03H 00H 00H 02H 01H 20H 28H

ВКЛЮЧЕНОИЗОБРАЖЕНИЕБЕЗЗВУКА 02H 10H 00H 00H 00H 12H

ОТКЛЮЧЕНОИЗОБРАЖЕНИЕБЕЗЗВУКА 02H 11H 00H 00H 00H 13H

ВКЛЮЧЕНРЕЖИМБЕЗЗВУКА 02H 12H 00H 00H 00H 14H

ОТКЛЮЧЕНРЕЖИМБЕЗЗВУКА 02H 13H 00H 00H 00H 15H

ПРИМЕЧАНИЕ: Если вам нужен полный перечень кодов управления ПК, обратитесь к местному продавцу данной продукции.

Кабельные соединения

Протоколсвязи

Скорость передачи в бодах .................................. 38400 бит/с

Длина данных

............................................................ Отсутствует

Процедура связи

................................................... Полный дуплекс

ПРИМЕЧАНИЕ: Для длинных кабелей может быть рекомендована более низкая скорость передачи - это зависит от оборудования.

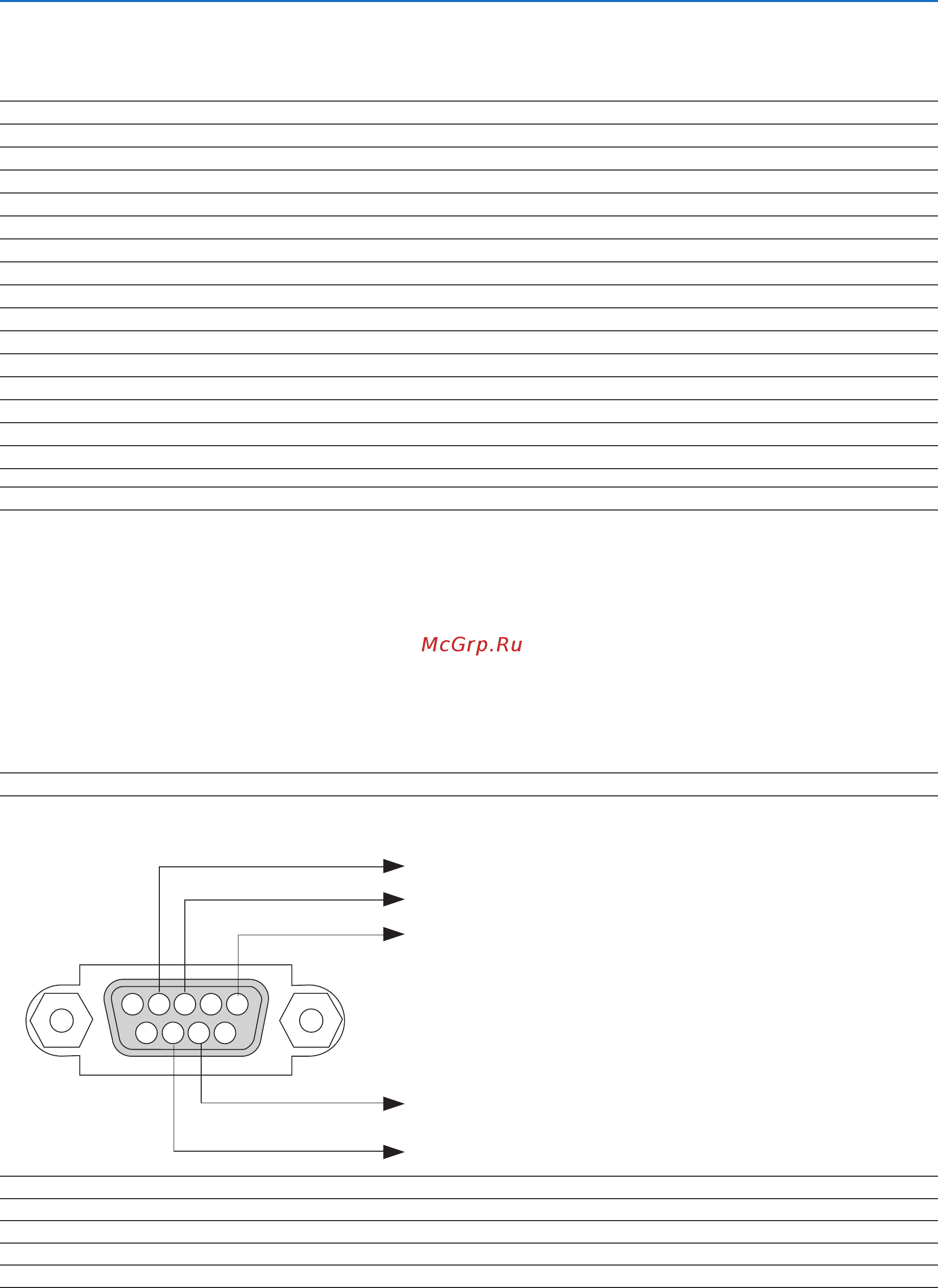

Разъем для управления с ПК (D-SUB 9P)

ПРИМЕЧАНИЕ 1: Контакты 1, 4, 6 и 9 не используются.

ПРИМЕЧАНИЕ2:Чтобыупроститькабельноесоединение,соединитеконтакты«RequesttoSend»и«CleartoSend»наобоихконцахкабеля.

ПРИМЕЧАНИЕ3:Длякабелейбольшойдлинырекомендуетсяспомощьюменюпроектораустановитьскоростьпередачиданных9600бит/с.
