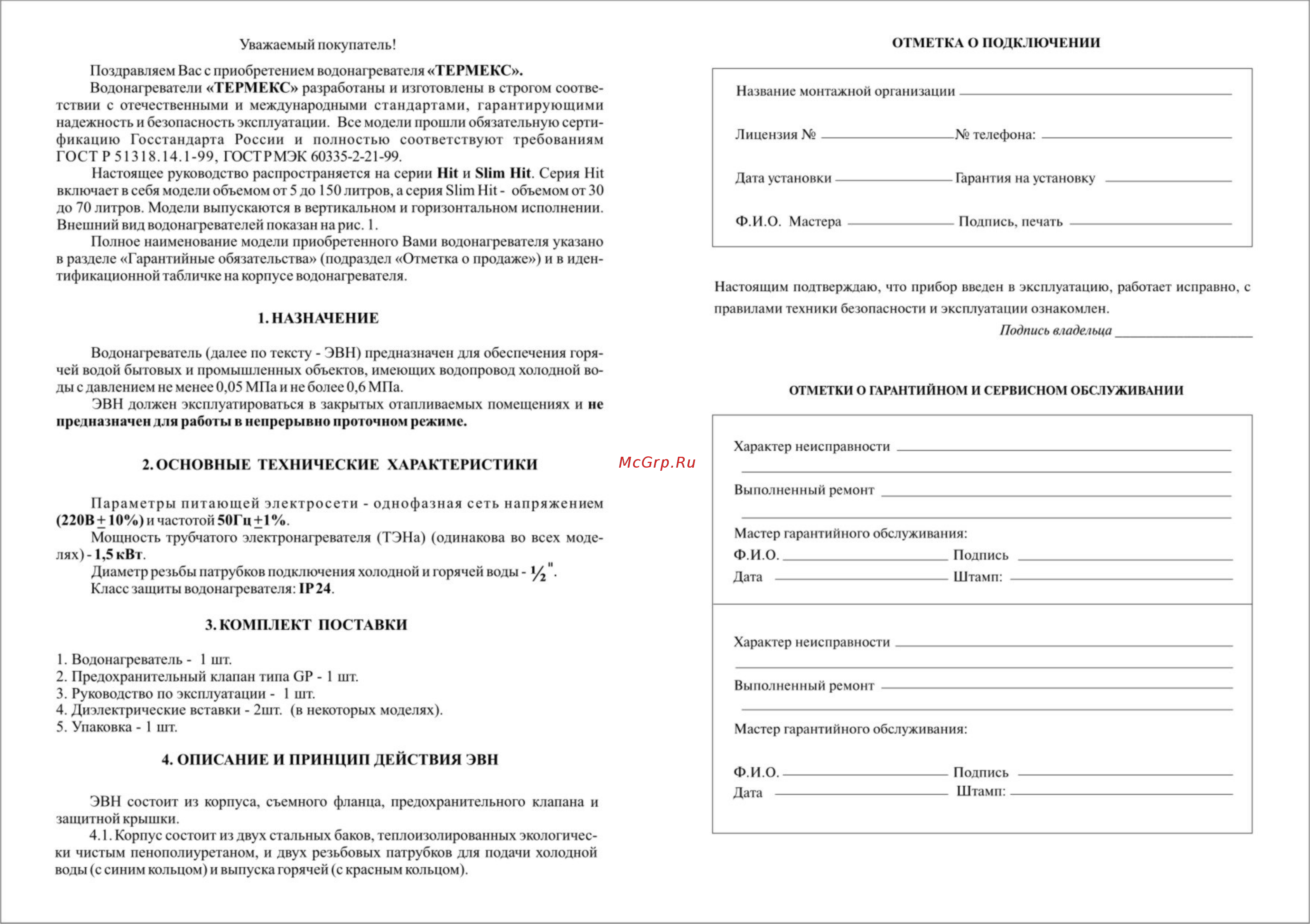

Уважаемый покупатель Поздравляем Вас с приобретением водонагревателя ТЕРМЕКС Водонагреватели ТЕРМЕКС разработаны и изготовлены в строгом соотве тствии с отечественными и международными стандартами гарантирующими надежность и безопасность эксплуатации Все модели прошли обязательную серти фикацию Госстандарта России и полностью соответствуют требованиям ГОСТ Р 51318 14 1 99 ГОСТРМЭК 60335 2 21 99 Настоящее руководство распространяется на серии Hit и Slim Hit Серия Hit включает в себя модели объемом от 5 до 150 литров а серия Slim Hit объемом от 30 до 70 литров Модели выпускаются в вертикальном и горизонтальном исполнении Внешний вид водонагревателей показан на рис 1 Полное наименование модели приобретенного Вами водонагревателя указано в разделе Гарантийные обязательства подраздел Отметка о продаже и в иден тификационной табличке на корпусе водонагревателя 1 НАЗНАЧЕНИЕ Водонагреватель далее по тексту ЭВН предназначен для обеспечения горя чей водой бытовых и промышленных объектов имеющих водопровод холодной во ды с давлением не менее 0 05 МПа и не более 0 6 МПа ЭВН должен эксплуатироваться в закрытых отапливаемых помещениях и не предназначен для работы в непрерывно проточном режиме ОТМЕТКА О ПОДКЛЮЧЕНИИ Название монтажной организации Лицензия телефона Дата установки Гарантия на установку Ф И О Мастера Подпись печать Настоящим подтверждаю что прибор введен в эксплуатацию работает исправно с правилами техники безопасности и эксплуатации ознакомлен Подпись владельца________ ОТМЕТКИ О ГАРАНТИЙНОМ И СЕРВИСНОМ ОБСЛУЖИВАНИИ Характер неисправности _____________________________________________ 2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Выполненный ремонт _______________________________________________ Параметры питающей электросети однофазная сеть напряжением 220В 10 и частотой 50Гц 1 Мощность трубчатого электронагревателя ТЭНа одинакова во всех моде лях 1 5 кВт Диаметр резьбы патрубков подключения холодной и горячей воды Класс защиты водонагревателя IP24 Мастер гарантийного обслуживания Ф И О Подпись Дата Штамп 3 КОМПЛЕКТ ПОСТАВКИ Характер неисправности 1 Водонагреватель 1 шт 2 Предохранительный клапан типа GP 1 шт 3 Руководство по эксплуатации 1 шт 4 Диэлектрические вставки 2шт в некоторых моделях 5 Упаковка 1 шт 4 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭВН ЭВН состоит из корпуса съемного фланца предохранительного клапана и защитной крышки 4 1 Корпус состоит из двух стальных баков теплоизолированных экологичес ки чистым пенополиуретаном и двух резьбовых патрубков для подачи холодной воды с синим кольцом и выпуска горячей с красным кольцом Выполненный ремонт Мастер гарантийного обслуживания Ф И 0 Подпись Дата Штамп
