Управление работой горелок осуществляется с помощью ручек кранов.

Символы:



Кран закрыт

Максимальное пламя

Малое пламя

Краны обеспечивают работу горелок как в режиме «максимальное

пламя», так и в фиксированном режиме «малого пламени».

 Включение горелки:

Открыть клапан редуктора (на баллоне);

Поднести горящую спичку к горелке и повернуть ручку крана против

часовой стрелки на четверть оборота. Через 1–2 секунды газ должен

загореться равномерно у всех огневых отверстий горелки.

5 УСТРОЙСТВО И ПОРЯДОК РАБОТЫ

5.1 УСТРОЙСТВО

5.2 ПОРЯДОК РАБОТЫ

700.00.0.000 РЭ

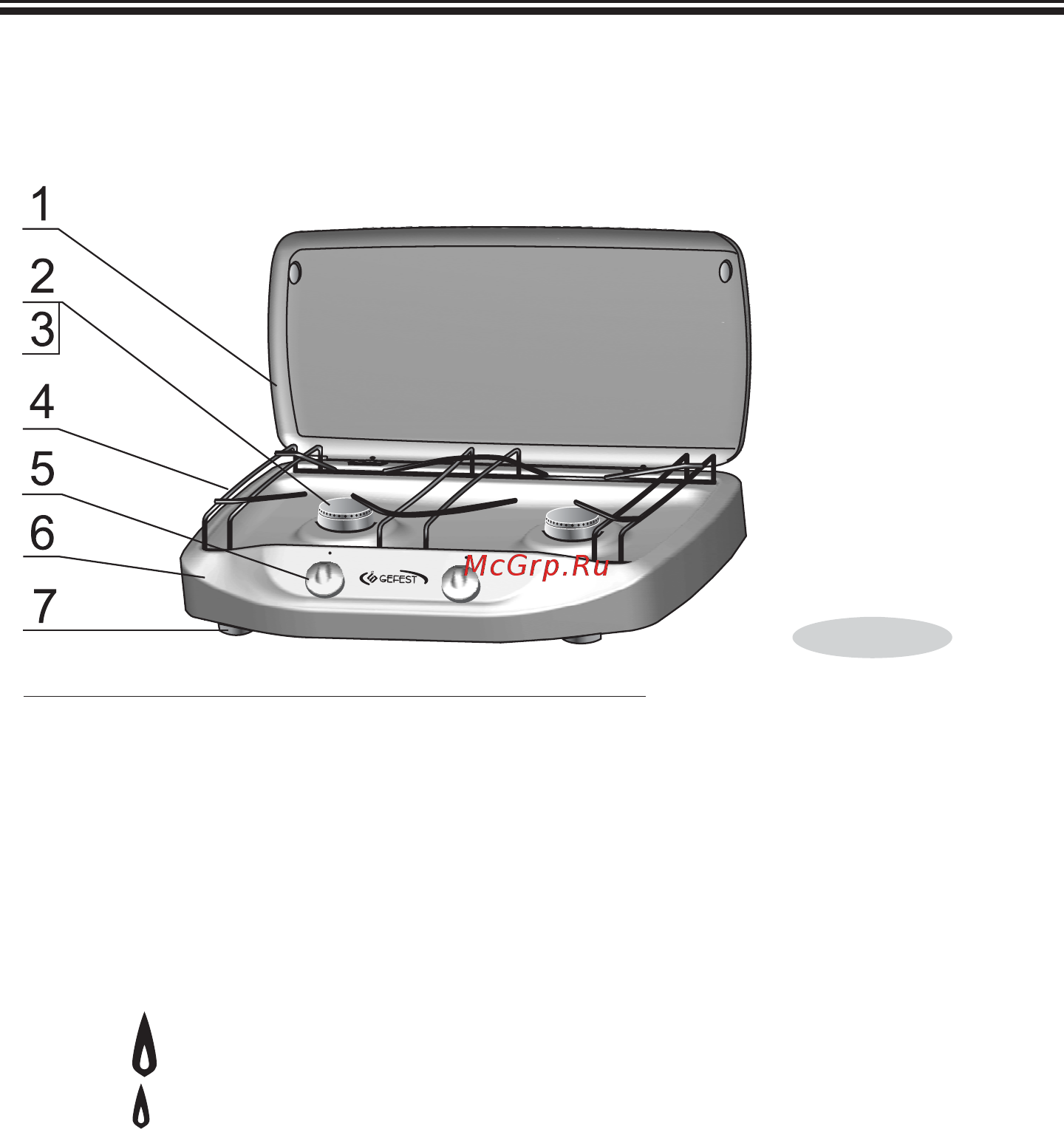

1* – крышка плиты

2 – крышка

3 – смеситель

4 – решетка

5 – ручка крана

6 – корпус

7 – ножки

* См. комплект поставки

Рис.1
