Convector description fig 3
Convector heater with a bracket 1 pc 2 special supports 2 pcs 3 wheels 4 pcs 4 clamps latches for wheel mounting 2 pcs 5 user manual 1 pc 6 guarantee slip 1 pc 3
Convector installation on the wall 3
Delivery set 3
Design and technical characteristics of the convector heater as well as its complete set may be changed by the manufacturer without prior notification when it is needed to improve its quality 3
Dimensional characteristics 3
Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiim 3
Iiniiiiiiiiiiiiiii 3
Installation 3
Installation dimensions of the convector heater according to fig 2 are shown in table 3 table 3 3
Mounting of convector heater on legs 3
Open the original packing and take the appliance from there carefully 2 remove foam compactors from the appliance edges and clear it of polyethylene 3 in accordance with fig 2 4 and tables 2 3 specify a place for convector installation with observance of minimum distances from objects and minimum distance from the floor 4 mark an elevation for convector installation and then attach the bracket to the wall 5 make visible marks in mounting holes 6 drill the holes with required diameter in accordance with your marks insert dowels attach 3
Outletgrills 2 heated air outlet 3 cool air inlet 4 control panel 5 case front 6 wheels for mobile transportation 3
Overall dimensions of the convector heater according to fig 2 are shown in table 2 table 2 3
Take the legs from the convector heater box 2 standard set of legs number in one pack includes two special supports four wheels fixed by two on each support two latches to fix leg supports to the convector heater 3 insert the wheels into the support as shown in figure 6 remember that the wheels have a special pin screw for more convenient mounting of the wheels to the support 4 turn the appliance upside down remember that the convector heater should be mounted on the legs only when you unplug it 5 attach the legs to the bottom part of the appliance and make sure that mounting holes match with holes on the appliance case try to dispose legs in alignment with each other and to the convector surface 6 use special latches included in the set see clause 2 to fix the legs to the convector heater perhaps you will have to apply some physical effort to provide the reliable fixing 3
Technical characteristics 3
Technical characteristics of the convector heater are shown in table 1 table 1 3
The bracket and screw set screws fixing the bracket on the wall 7 place the convector heater on the bracket matching 4 slots on rear surface with 4 shoulders on the bracket fig 5 and pull down 8 to fix the convector turn the clamp on the top of the bracket clockwise and make sure that it enters the aperture in rear panel of the convector heater 3
To remove the convector heater repeat the above mentioned actions in reverse order 3
Iniiiiiiiiiiiiiiii 6
Iiiiiiiiiiiiiiiiiii 8
Iiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiim 8
Iiiiiiiiiiiiiiiiiii 9
Timberk 9

Похожие устройства

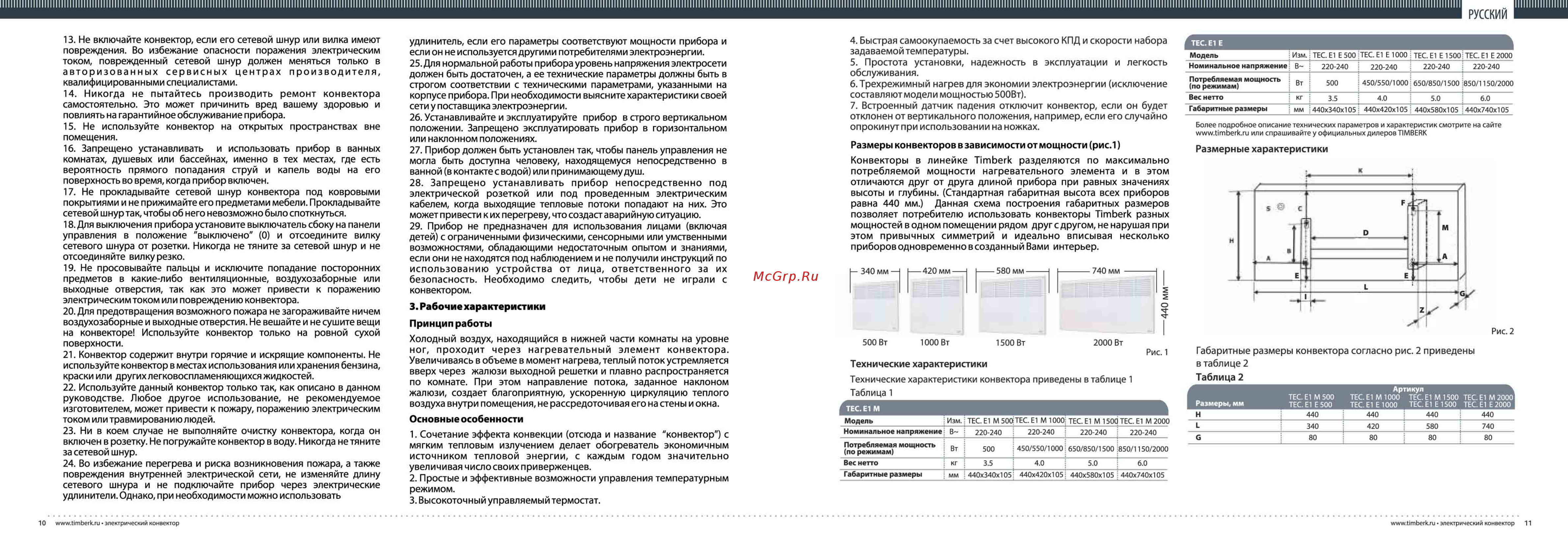

iniiiiiiiiiiii РУССКИЙ 13 Не включайте конвектор если его сетевой шнур или вилка имеют повреждения Во избежание опасности поражения электрическим током поврежденный сетевой шнур должен меняться только в авторизованных сервисных центрах производителя квалифицированными специалистами 14 Никогда не пытайтесь производить ремонт конвектора самостоятельно Это может причинить вред вашему здоровью и повлиять на гарантийное обслуживание прибора 15 Не используйте конвектор на открытых пространствах вне помещения 16 Запрещено устанавливать и использовать прибор в ванных комнатах душевых или бассейнах именно в тех местах где есть вероятность прямого попадания струй и капель воды на его поверхность во время когда прибор включен 17 Не прокладывайте сетевой шнур конвектора под ковровыми покрытиями и не прижимайте его предметами мебели Прокладывайте сетевой шнур так чтобы об него невозможно было споткнуться 18 Для выключения прибора установите выключатель сбоку на панели управления в положение выключено 0 и отсоедините вилку сетевого шнура от розетки Никогда не тяните за сетевой шнур и не отсоединяйте вилку резко 19 Не просовывайте пальцы и исключите попадание посторонних предметов в какие либо вентиляционные воздухозаборные или выходные отверстия так как это может привести к поражению электрическим током или повреждению конвектора 20 Для предотвращения возможного пожара не загораживайте ничем воздухозаборные и выходные отверстия Не вешайте и не сушите вещи на конвекторе Используйте конвектор только на ровной сухой поверхности 21 Конвектор содержит внутри горячие и искрящие компоненты Не используйте конвектор в местах использования или хранения бензина краски или других легковоспламеняющихся жидкостей 22 Используйте данный конвектор только так как описано в данном руководстве Любое другое использование не рекомендуемое изготовителем может привести к пожару поражению электрическим током или травмированию людей 23 Ни в коем случае не выполняйте очистку конвектора когда он включен в розетку Не погружайте конвектор в воду Никогда не тяните за сетевой шнур 24 Во избежание перегрева и риска возникновения пожара а также повреждения внутренней электрической сети не изменяйте длину сетевого шнура и не подключайте прибор через электрические удлинители Однако при необходимости можно использовать 10 www timberk ru электрический конвектор удлинитель если его параметры соответствуют мощности прибора и если он не используется другими потребителями электроэнергии 25 Для нормальной работы прибора уровень напряжения электросети должен быть достаточен а ее технические параметры должны быть в строгом соответствии с техническими параметрами указанными на корпусе прибора При необходимости выясните характеристики своей сети у поставщика электроэнергии 26 Устанавливайте и эксплуатируйте прибор в строго вертикальном положении Запрещено эксплуатировать прибор в горизонтальном или наклонном положениях 27 Прибор должен быть установлен так чтобы панель управления не могла быть доступна человеку находящемуся непосредственно в ванной в контакте с водой или принимающему душ 28 Запрещено устанавливать прибор непосредственно под электрической розеткой или под проведенным электрическим кабелем когда выходящие тепловые потоки попадают на них Это может привести к их перегреву что создаст аварийную ситуацию 29 Прибор не предназначен для использования лицами включая детей с ограниченными физическими сенсорными или умственными возможностями обладающими недостаточным опытом и знаниями если они не находятся под наблюдением и не получили инструкций по использованию устройства от лица ответственного за их безопасность Необходимо следить чтобы дети не играли с конвектором 4 Быстрая самоокупаемость за счет высокого КПД и скорости набора задаваемой температуры 5 Простота установки надежность в эксплуатации и легкость обслуживания 6 Трехрежимный нагрев для экономии электроэнергии исключение составляют модели мощностью 500Вт 7 Встроенный датчик падения отключит конвектор если он будет отклонен от вертикального положения например если его случайно опрокинут при использовании на ножках Размеры конвекторов в зависимости от мощности рис 1 1 Сочетание эффекта конвекции отсюда и название конвектор с мягким тепловым излучением делает обогреватель экономичным источником тепловой энергии с каждым годом значительно увеличивая число своих приверженцев 2 Простые и эффективные возможности управления температурным режимом 3 Высокоточный управляемый термостат Потребляемая мощность по режимам Вес нетто Габаритные размеры Изм ТЕС Е1 Е500 ТЕС Е1 Е1000 В 220 240 Вт ТЕС Е1 Е1500 500 450 550 1000 ТЕС Е1 Е 2000 220 240 220 240 650 850 1500 850 1150 2000 220 240 кг 3 5 4 0 5 0 6 0 мм 440x340x105 440x420x105 440x580x105 440x740x105 Более подробное описание технических параметров и характеристик смотрите на сайте www timberk ru или спрашивайте у официальных дилеров Т1МВЕКК Размерные характеристики 340 мм 420 мм 1 580 мм 740 мм о JI Принцип работы Основные особенности Модель Номинальное напряжение Конвекторы в линейке Timberk разделяются по максимально потребляемой мощности нагревательного элемента и в этом отличаются друг от друга длиной прибора при равных значениях высоты и глубины Стандартная габаритная высота всех приборов равна 440 мм Данная схема построения габаритных размеров позволяет потребителю использовать конвекторы Timberk разных мощностей в одном помещении рядом друг с другом не нарушая при этом привычных симметрий и идеально вписывая несколько приборов одновременно в созданный Вами интерьер 3 Рабочие характеристики Холодный воздух находящийся в нижней части комнаты на уровне ног проходит через нагревательный элемент конвектора Увеличиваясь в объеме в момент нагрева теплый поток устремляется вверх через жалюзи выходной решетки и плавно распространяется по комнате При этом направление потока заданное наклоном жалюзи создает благоприятную ускоренную циркуляцию теплого воздуха внутри помещения не рассредоточивая его на стены и окна ТЕС Е1 Е 500 Вт 1000 Вт 1500 Вт 5 Рис 1 Технические характеристики Технические характеристики конвектора приведены в таблице 1 Таблица 1 Потребляемая мощность по режимам Вес нетто Габаритные размеры Габаритные размеры конвектора согласно рис 2 приведены в таблице 2 Таблица 2 Артикул Размеры мм ТЕС Е1М Модель Номинальное напряжение Рис 2 2000 Вт Изм ТЕС Е1 M50Q ТЕС Е1 М 1000 В 220 240 Вт 500 кг 3 5 мм 440x340x105 220 240 450 550 1000 4 0 440x420x105 ТЕС Е1 М150 ТЕС Е1 М 2000 220 240 650 850 1500 5 0 440x580x105 220 240 Н L G ТЕС El М 500 ТЕС Е1 Е 500 440 ТЕС Е1 М 1000 ТЕС Е1 Е1000 440 440 440 340 420 580 740 80 80 80 80 ТЕС Е1 М1500 ТЕС Е1 М 2000 ТЕС Е1 Е1500 ТЕС Е1 Е2000 850 1150 2000 6 0 440x740x105 www timberk ru электрический конвектор 11
