17
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

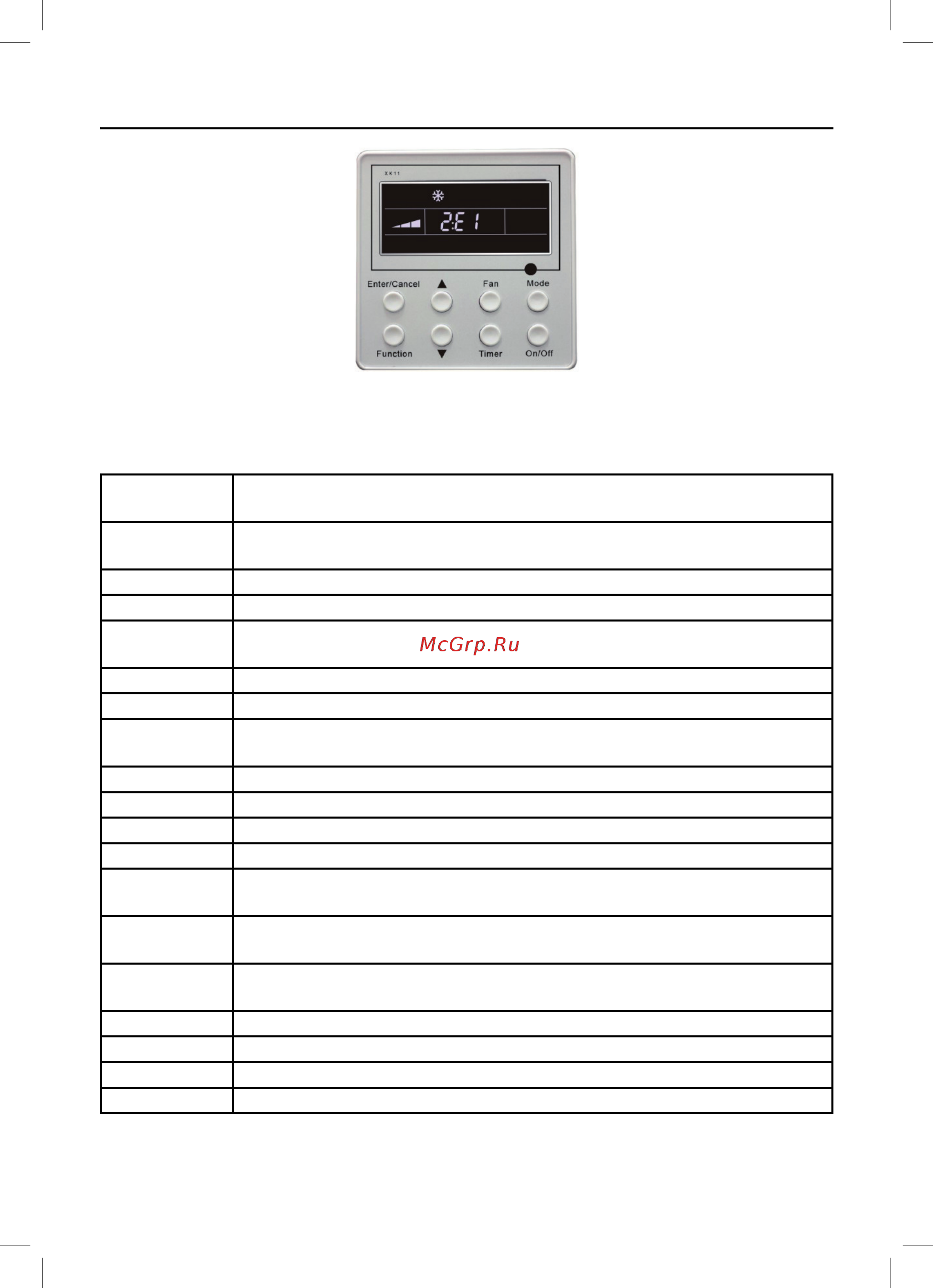

Рис. 5.11
5.13 Таблица кодов неисправностей.
Код неис-
правности
Комментарии
E1 Сработала защита по высокому давлению нагнетания компрес-
сора
E2 Защита от обмерзания теплообменника внутреннего блока
E3 Защита по низкому давлению компрессора
E4 Защита по высокой температуре нагнетающей трубки компрес-
сора
E5 Защита компрессора от перегрузок по току
E6 Неисправность коммутации
E8 Сработала защита электродвигателя вентилятора внутреннего
блока
E9 Защита электродвигателя внутреннего блока
F0 Неисправность датчика входящего воздуха во внутреннем блоке
F1 Неисправность датчика на теплообменнике внутреннего блока
F2 Неисправность датчика на теплообменнике наружного блока
F3 Неисправность датчика температуры окружающего воздуха на-
ружного блока
F4 Неисправность датчика температуры на нагнетающей трубке
компрессора
F5 Неисправность датчика температуры в пульте управления
(не для всех моделей)
EH Неисправность электронагревателя (ТЭНа)
C5* Неисправность разъема соединительного кабеля
C1 Короткое замыкание
C2 Перегорел предохранитель
* — Для моделей FGR 20/BNa-M, FGR 30/BNa-M.
