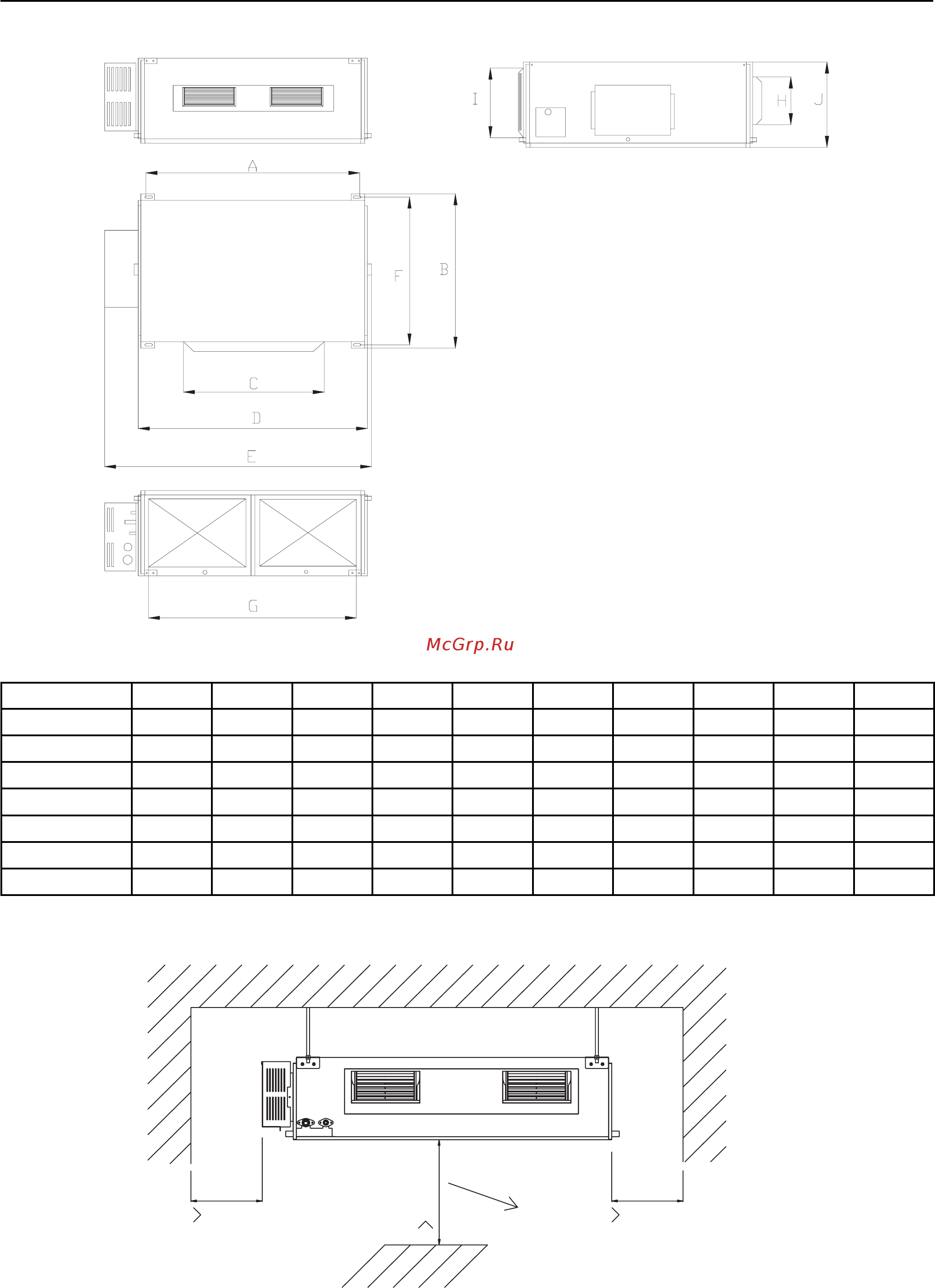

9.2 Габаритные и установочные размеры блоков канального типа
Рис. 9.2
Модель A B C D E F G H I J
GFH12K3BI 856 571 515 790 913 680 750 100 172 220
GFH18K3BI 932 627 738 894 1012 736 738 125 207 266
GFH24K3BI 1101 395 820 1159 1207 504 1002 160 235 265
GFH36K3BI 1011 635 820 1115 1251 744 980 160 231 290
GFH42K3BI 1011 635 820 1115 1251 744 980 160 231 290
GFH48K3BI 1011 635 820 1115 1251 744 980 160 231 290
GFH60K3BI 1015 679 820 1115 1251 788 980 160 261 330
9.2.1 Требование при размещении блоков канального типа
только для блоков GFH24 и более
2500 мм 2500 мм
2500 мм
