Кондиционеры сплит-системы серия U-match с универсальными наружными блоками
9 Габаритные и установочные размеры блоков и требования
при размещении

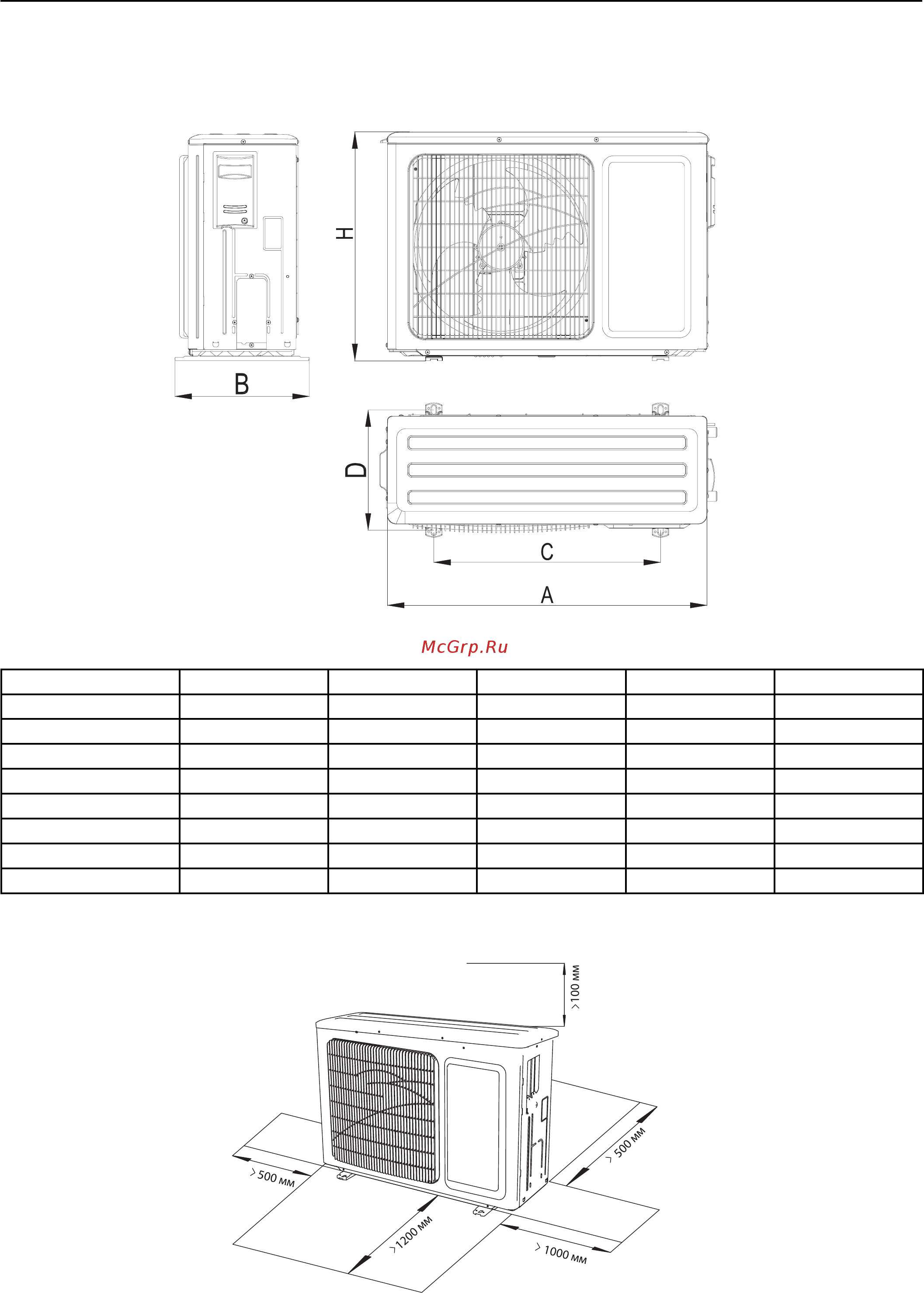

9.1 Габаритные и установочные размеры наружных блоков
Рис. 9.1
Модель A B C H D
GUHN12NK3AO 780 320 540 558 286
GUHN18NK3AO 780 320 540 558 286
GUHN24NK3AO 950 412 572 695 378
GUHN36NK3AO 950 412 572 850 378
GUHN36NM3AO 950 412 572 850 378
GUHN42NM3AO 950 412 572 1253 378
GUHN48NM3AO 950 412 572 1253 378
GUHN60NM3AO 950 412 572 1253 378
9.1.1 Требование при размещении наружных блоков
