Elikor Янтарь овал 60 [3/6] Зонт вытяжной

Зонт вытяжной

--3

Янтарь 60 овал

Обозначение: 3В УХЛ4.2-1000-60-159

7. ПОРЯДОК РАБОТЫ

Внимание: в зависимости от варианта монтажа используйте шурупы и

дюбели, соответствующие типу стены (например: железобетон, гипсокартон и

т. Д.). Если шурупы и дюбели входят в комплект поставки, следует

удостовериться в том, что они подходят для того типа стены, на которой

должен быть смонтирован вытяжной зонт.

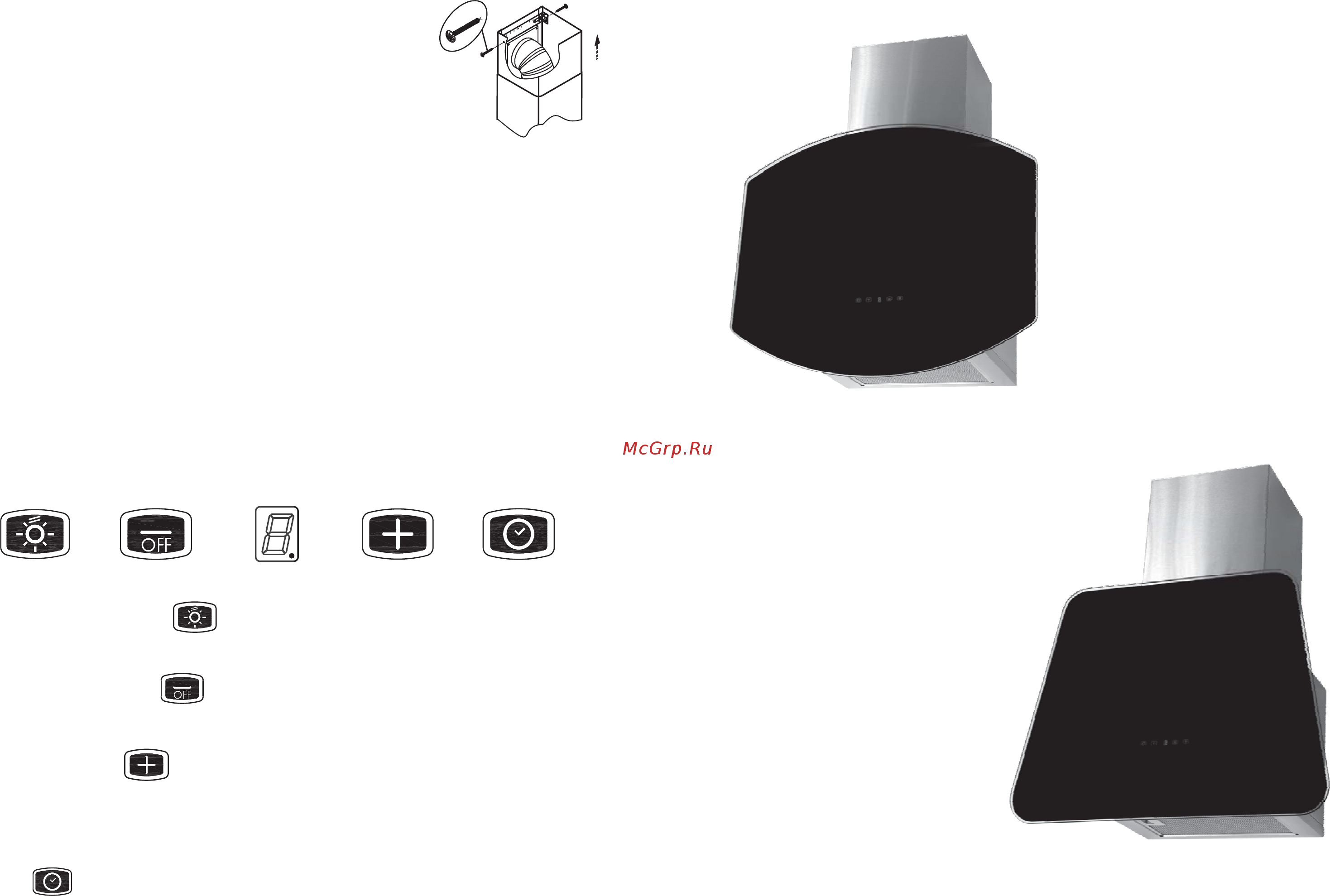

6.4 Установка фальштруб (рис.7).

На нижней фальштрубе имеются специальные “ушки”, которые необходимо

направить в пазы, расположенные на верхней панели

зонта. Затем нижнюю фальштрубу необходимо зафиксировать

двумя самонарезающими винтами 3,5х11мм.

Выдвиньте верхнюю фальштрубу, навесьте ее на

кронштейн(рис.8) и закрепите винтами ,5х11мм.

6.5 Для вытяжных зонтов из нержавеющей стали:

- снимите защитную пленку с корпуса и фальштруб;

- будьте осторожны при установке фальштруб, не повредите

поверхности из нержавеющей стали. Их легко поцарапать.

--10

Янтарь 60 трапеция

Обозначение: 3В УХЛ4.2-1000-60-159

7.1 Рекомендуется включать вытяжной зонт перед началом приготовления пищи

и оставлять прибор включенным примерно на 15 минут после завершения

приготовления, чтобы обеспечить удаление загрязненного воздуха.

7.2 Управление вытяжным зонтом производится сенсорным переключателем с

цифровым индикатором скорости вентилятора.

Сенсорный переключатель (рис. ) имеет четыре сенсорные панели управления

и цифровой индикатор, который показывает скорость вентилятора от

“0” - вентилятор выключен и до “4” - максимальная скорость.

Панель с обозначением управляет лампами освещения.

При касании этой панели лампы включаются, при повторном касании выключаются.-

Панелью с обозначением включается вентилятор, а также уменьшается

скорость до полной остановки.

При касании панели увеличивается скорость вентилятора.

1, 2, 3 скорости - продолжительный режим работы вентилятора.

4 скорость - форсированный режим работы.

При работе в этом режиме индикатор начинает мигать и через 10 минут скорость

вентилятора переключается на 3.

Панелью включается таймер. При включенном таймере мигает точка в углу

РИС. 9

РИС. 8
