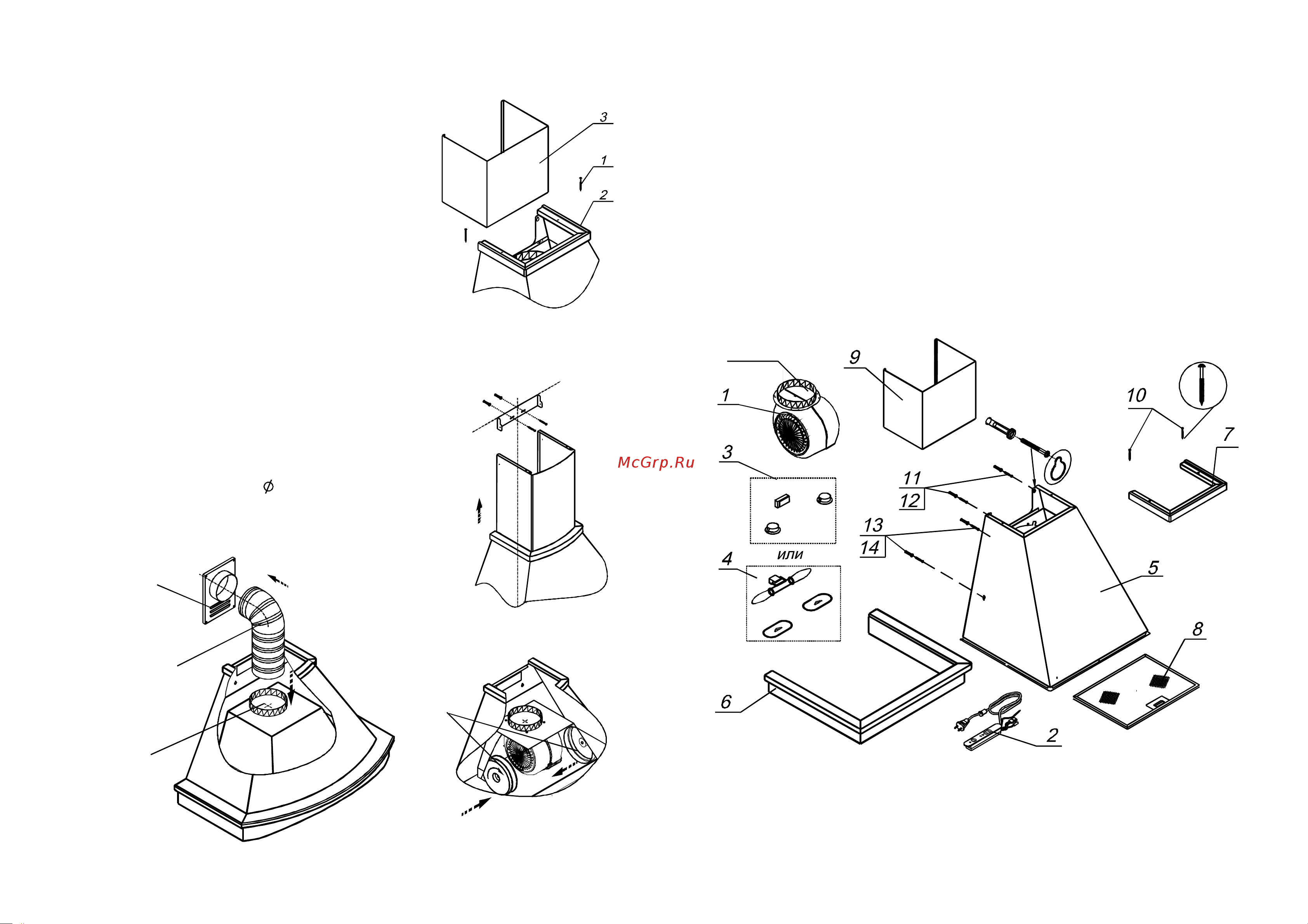

5. УСТРОЙСТВОВЫТЯЖНОГОЗОНТА
РИС.2
Длязонтов:“Бельведер 60”,“Вилла 60”,“Вилласнишей 60”,
“Вилла-Шатура 60”,“КаминГрань 60,90”.
РИС.5
6.1.1 Длязонтов “Вилла 60”,“Вилласнишей 60”,
“Вилла-Шатура 60”,“ Бельведер 60”,“КаминГрань 60,90”.
Преждечемнавеситьзонт, установитефальштрубу (рис.4).
Отвернитевинты -1, которыекрепятверхнееобрамление -
Установитефальштрубу -3наобрамлениеи
привернитеобрамлениевместесфальштрубой.
2.
6.1.2 Длязонтов
Преждечемнавеситьзонт, необходимоверхнее
деревянноеобрамление (поз.6, рис.2) приклеитьк
корпусузонта (поз.4, рис.2). Снимитезащитную
пленкусдвухстороннейсамоклеящейсяленты, которая
наклеенанаобрамлениииприклейтеегоккорпусузонта .
6.2 Креплениекронштейнакстене (рис.5).
- оденьтеназонтфальштрубуивыдвиньтееенанужнуювысоту;
- сделайтеотметкуповерхнемукраюфальштрубыи
проведитегоризонтальнуюлинию (фальштрубуопустите
внутрьзонта);
- приложитекронштейнкстене, какпоказанонарисунке 5.
Осеваялиниякронштейнадолжнасовпадатьсоосевой
линиейзонта, аверхнийкрайспроведеннойранее
горизонтальнойлинией;
- обозначьтецентрыкреплениякронштейна;
- просверлитедваотверстиядляустановкидюбелей
(поз.14 рис.2А)иприкрепитекронштейнкстенешурупами
(поз.15 рис.2А).
“Ротонда 60”,“Ротонда 90”,
“Аркада 60”,“Аркада 90”.
Длязонтов “Аркада 60”,“Аркада 90”,“Былина 90”,“Бельведер 90”,
“Вилла-Шатура 90”,“Пергола 60”,“Ротонда 60”,“Ротонда 90”:
8
РИС.4
РИС.6 РИС.7
вентиляционная
решетка
гофрированный
воздуховод
вентилятор
зонта
угольные
фильтры
0
.
4.1 Приработезонтаврежимевытяжкиодновременносотопительным
оборудованием, котороеиспользуетсясвытяжнымитрубами (отопительные
системы, проточныеводонагревателииликотлы, работающиенагазе, жидком
илитвердомтопливе), необходимообеспечитьподачувоздухавобъеме,
достаточномдлясгораниятоплива. Приподачевоздухавнедостаточном
объеме, возникаетопасностьотравлениягазообразнымипродуктамисгорания,
которыевсасываютсяобратновпомещение.
4.11 Врежимевытяжкизагрязненныйвоздухнедолженвыходитьв
вытяжноеотверстие, используемоедляудалениязапаховизприборов,
сжигающихгазилидругиевидытоплива (неприменяюткприборам, которые
тольконаправляютвоздухобратновкомнату)
1-Вентилятор.
2-Блокпереключателей.
3-Светильникигалогенные, трансформатор.
4-Лампынакаливания, стеклафонаря.
5-Кожух.
6-Обрамлениенижнее.
возвратный
клапан
