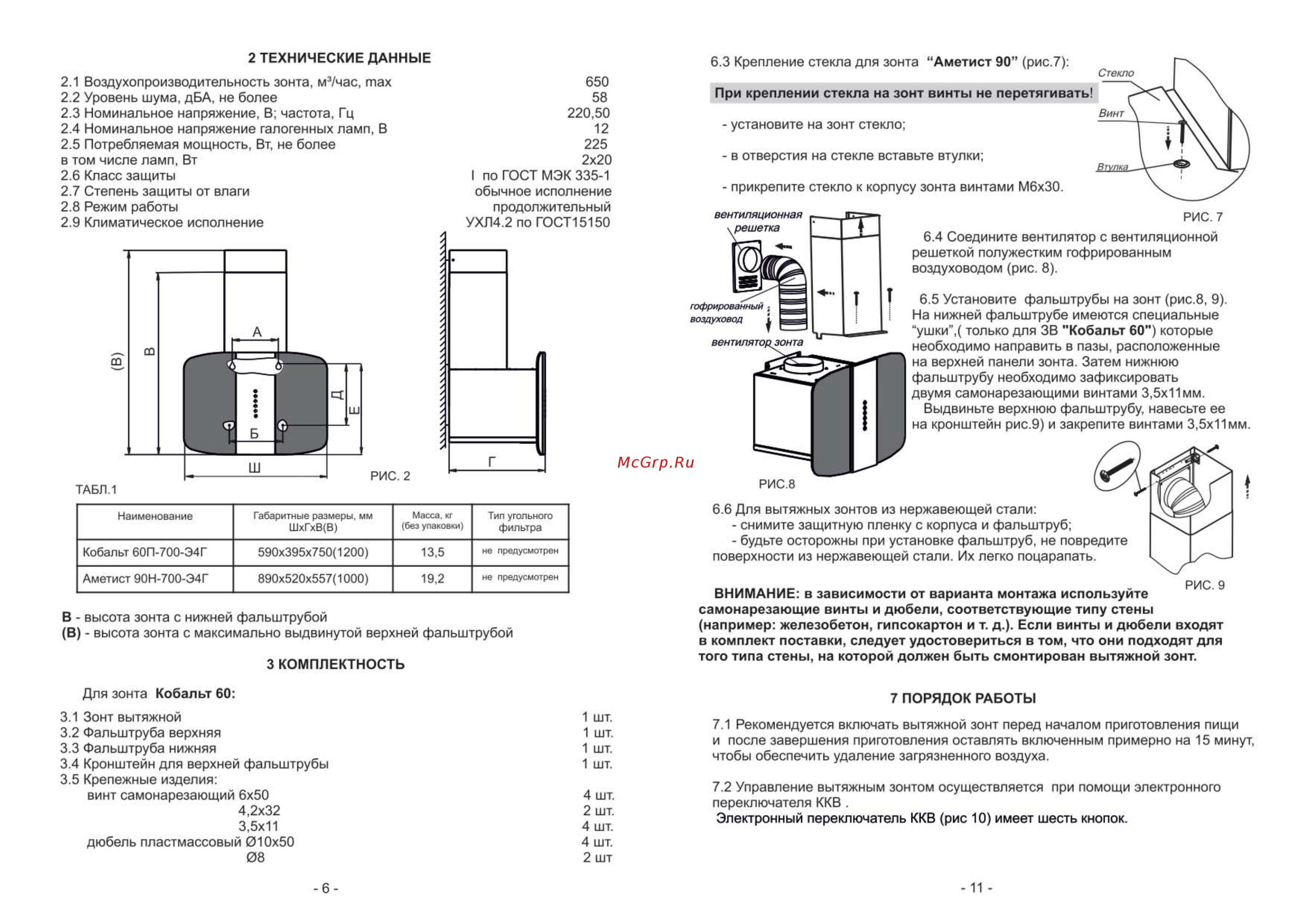

2 ТЕХНИЧЕСКИЕ ДАННЫЕ 6 3 Крепление стекла для зонта Аметист 90 рис 7 2 1 Воздухопроизводительность зонта м3 час тах 2 2 Уровень шума дБА не более 2 3 Номинальное напряжение В частота Гц 2 4 Номинальное напряжение галогенных ламп В 2 5 Потребляемая мощность Вт не более в том числе ламп Вт 2 6 Класс защиты 2 7 Степень защиты от влаги 2 8 Режим работы 2 9 Климатическое исполнение 650 58 220 50 12 225 2x20 I по ГОСТ МЭК 335 1 обычное исполнение продолжительный УХЛ4 2 по ГОСТ15150 При креплении стекла на зонт винты не перетягивать установите на зонт стекло в отверстия на стекле вставьте втулки прикрепите стекло к корпусу зонта винтами МбхЗО РИС 7 6 4 Соедините вентилятор с вентиляционной решеткой полужестким гофрированным воздуховодом рис 8 6 5 Установите фальштрубы на зонт рис 8 9 На нижней фальштрубе имеются специальные ушки только для ЗВ Кобальт 60 которые необходимо направить в пазы расположенные на верхней панели зонта Затем нижнюю фальштрубу необходимо зафиксировать двумя самонарезающими винтами 3 5x11мм Выдвиньте верхнюю фальштрубу навесьте ее на кронштейн рис 9 и закрепите винтами 3 5x11мм Габаритные размеры мм ШхГхВ В Масса кг без упаковки Тип угольного фильтра Кобальт 60П 700 Э4Г 590x395x750 1200 13 5 не предусмотрен Аметист 90Н 700 Э4Г 890x520x557 1000 19 2 не предусмотрен Наименование 6 6 Для вытяжных зонтов из нержавеющей стали снимите защитную пленку с корпуса и фальштруб будьте осторожны при установке фальштруб не повредите поверхности из нержавеющей стали Их легко поцарапать ВНИМАНИЕ в зависимости от варианта монтажа используйте самонарезающие винты и дюбели соответствующие типу стены например железобетон гипсокартон и т д Если винты и дюбели входят в комплект поставки следует удостовериться в том что они подходят для того типа стены на которой должен быть смонтирован вытяжной зонт В высота зонта с нижней фальштрубой В высота зонта с максимально выдвинутой верхней фальштрубой 3 КОМПЛЕКТНОСТЬ Для зонта Кобальт 60 7 ПОРЯДОК РАБОТЫ 3 1 Зонт вытяжной 3 2 Фальштруба верхняя 3 3 Фальштруба нижняя 3 4 Кронштейн для верхней фальштрубы 3 5 Крепежные изделия винт самонарезающий 6x50 4 2x32 3 5x11 дюбель пластмассовый 010x50 08 6 1шт 1шт 1шт 1шт 4шт 2шт 4шт 4шт 2шт 7 1 Рекомендуется включать вытяжной зонт перед началом приготовления пищи и после завершения приготовления оставлять включенным примерно на 15 минут чтобы обеспечить удаление загрязненного воздуха 7 2 Управление вытяжным зонтом осуществляется при помощи электронного переключателя ККВ Электронный переключатель ККВ рис 10 имеет шесть кнопок 11
