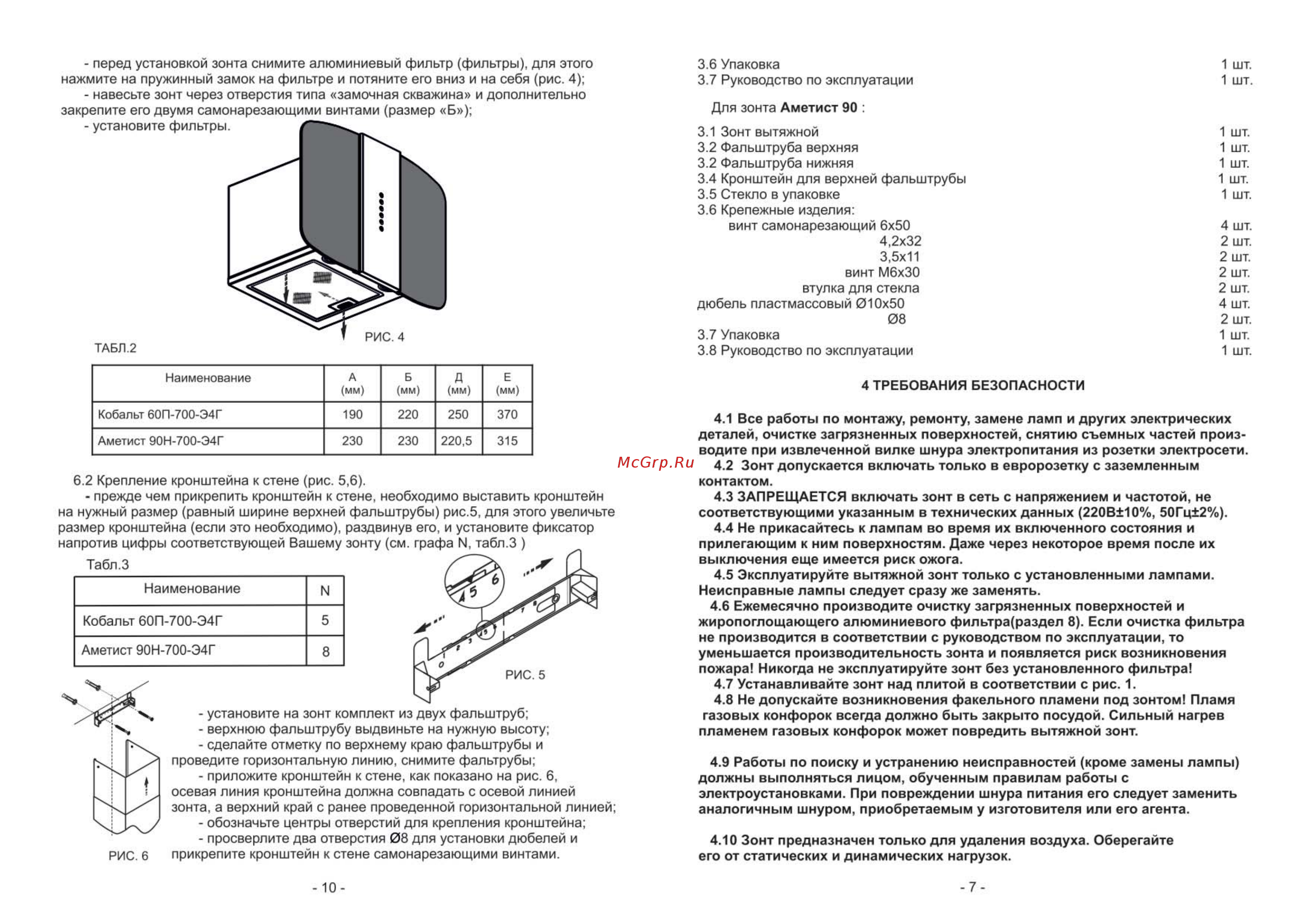

перед установкой зонта снимите алюминиевый фильтр фильтры для этого нажмите на пружинный замок на фильтре и потяните его вниз и на себя рис 4 навесьте зонт через отверстия типа замочная скважина и дополнительно закрепите его двумя самонарезающими винтами размер Б 1 шт 1 шт 3 6 Упаковка 3 7 Руководство по эксплуатации Для зонта Аметист 90 3 1 Зонт вытяжной 3 2 Фальштруба верхняя 3 2 Фальштруба нижняя 3 4 Кронштейн для верхней фальштрубы 3 5 Стекло в упаковке 3 6 Крепежные изделия винт самонарезающий 6x50 4 2x32 3 5x11 винт МбхЗО втулка для стекла дюбель пластмассовый 010x50 08 3 7 Упаковка 3 8 Руководство по эксплуатации А мм Б мм Д мм Е мм Кобальт 60П 700 Э4Г 190 220 250 370 Аметист 90Н 700 Э4Г 230 230 220 5 315 Наименование 6 2 Крепление кронштейна к стене рис 5 6 прежде чем прикрепить кронштейн к стене необходимо выставить кронштейн на нужный размер равный ширине верхней фальштрубы рис 5 для этого увеличьте размер кронштейна если это необходимо раздвинув его и установите фиксатор напротив цифры соответствующей Вашему зонту см графа М табл З Табл З Наименование Ы Кобальт 60П 700 Э4Г 5 Аметист 90Н 700 Э4Г 8 РИС 5 РИС 6 установите на зонт комплект из двух фальштруб верхнюю фальштрубу выдвиньте на нужную высоту сделайте отметку по верхнему краю фальштрубы и проведите горизонтальную линию снимите фальтрубы приложите кронштейн к стене как показано на рис 6 осевая линия кронштейна должна совпадать с осевой линией зонта а верхний край с ранее проведенной горизонтальной линией обозначьте центры отверстий для крепления кронштейна просверлите два отверстия 08 для установки дюбелей и прикрепите кронштейн к стене самонарезающими винтами 10 1 шт 1 шт 1 шт 1 шт 1 шт 4 шт 2 шт 2 шт 2 шт 2 шт 4 шт 2 шт 1 шт 1 шт 4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ 4 1 Все работы по монтажу ремонту замене ламп и других электрических деталей очистке загрязненных поверхностей снятию съемных частей произ водите при извлеченной вилке шнура электропитания из розетки электросети 4 2 Зонт допускается включать только в евророзетку с заземленным контактом 4 3 ЗАПРЕЩАЕТСЯ включать зонт в сеть с напряжением и частотой не соответствующими указанным в технических данных 220В 10 50Гц 2 4 4 Не прикасайтесь к лампам во время их включенного состояния и прилегающим к ним поверхностям Даже через некоторое время после их выключения еще имеется риск ожога 4 5 Эксплуатируйте вытяжной зонт только с установленными лампами Неисправные лампы следует сразу же заменять 4 6 Ежемесячно производите очистку загрязненных поверхностей и жиропоглощающего алюминиевого фильтра раздел 8 Если очистка фильтра не производится в соответствии с руководством по эксплуатации то уменьшается производительность зонта и появляется риск возникновения пожара Никогда не эксплуатируйте зонт без установленного фильтра 4 7 Устанавливайте зонт над плитой в соответствии с рис 1 4 8 Не допускайте возникновения факельного пламени под зонтом Пламя газовых конфорок всегда должно быть закрыто посудой Сильный нагрев пламенем газовых конфорок может повредить вытяжной зонт 4 9 Работы по поиску и устранению неисправностей кроме замены лампы должны выполняться лицом обученным правилам работы с электроустановками При повреждении шнура питания его следует заменить аналогичным шнуром приобретаемым у изготовителя или его агента 4 10 Зонт предназначен только для удаления воздуха Оберегайте его от статических и динамических нагрузок 7
