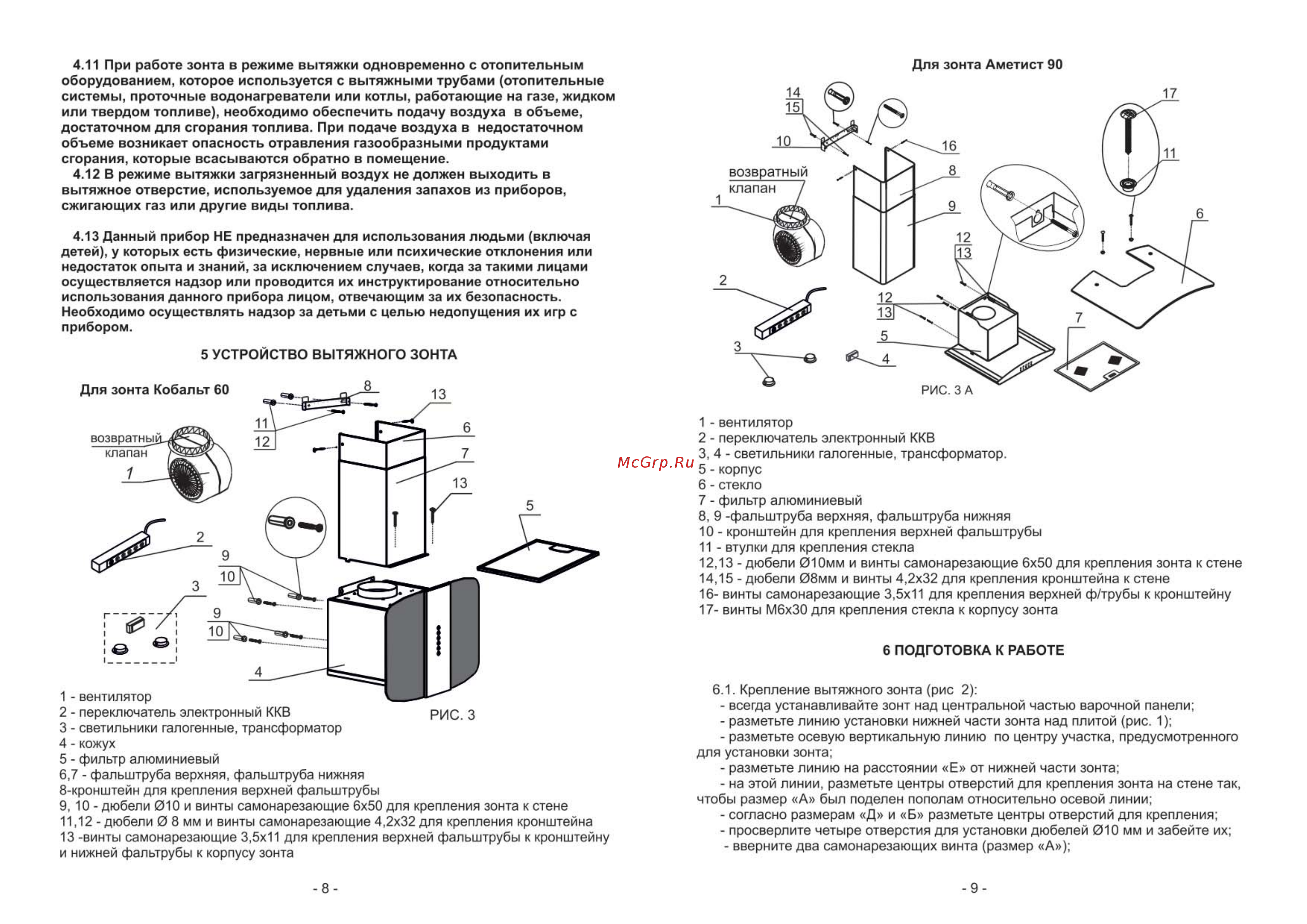

4 11 При работе зонта в режиме вытяжки одновременно с отопительным оборудованием которое используется с вытяжными трубами отопительные системы проточные водонагреватели или котлы работающие на газе жидком или твердом топливе необходимо обеспечить подачу воздуха в объеме достаточном для сгорания топлива При подаче воздуха в недостаточном объеме возникает опасность отравления газообразными продуктами сгорания которые всасываются обратно в помещение 4 12 В режиме вытяжки загрязненный воздух не должен выходить в вытяжное отверстие используемое для удаления запахов из приборов сжигающих газ или другие виды топлива Для зонта Аметист 90 4 13 Данный прибор НЕ предназначен для использования людьми включая детей у которых есть физические нервные или психические отклонения или недостаток опыта и знаний за исключением случаев когда за такими лицами осуществляется надзор или проводится их инструктирование относительно использования данного прибора лицом отвечающим за их безопасность Необходимо осуществлять надзор за детьми с целью недопущения их игр с прибором 5 УСТРОЙСТВО ВЫТЯЖНОГО ЗОНТА 1 вентилятор 2 переключатель электронный ККВ 3 4 светильники галогенные трансформатор 5 корпус 6 стекло 7 фильтр алюминиевый 8 9 фальштруба верхняя фальштруба нижняя 10 кронштейн для крепления верхней фальштрубы 11 втулки для крепления стекла 12 13 дюбели 010мм и винты самонарезающие 6x50 для крепления зонта к стене 14 15 дюбели 08мм и винты 4 2x32 для крепления кронштейна к стене 16 винты самонарезающие 3 5x11 для крепления верхней ф трубы к кронштейну 17 винты МбхЗО для крепления стекла к корпусу зонта 6 ПОДГОТОВКА К РАБОТЕ 2 переключатель электронный ККВ РИС 3 3 светильники галогенные трансформатор 4 кожух 5 фильтр алюминиевый 6 7 фальштруба верхняя фальштруба нижняя 8 кронштейн для крепления верхней фальштрубы 9 10 дюбели 010 и винты самонарезающие 6x50 для крепления зонта к стене 11 12 дюбели 0 8 мм и винты самонарезающие 4 2x32 для крепления кронштейна 13 винты самонарезающие 3 5x11 для крепления верхней фальштрубы к кронштейну и нижней фальтрубы к корпусу зонта 8 6 1 Крепление вытяжного зонта рис 2 всегда устанавливайте зонт над центральной частью варочной панели разметьте линию установки нижней части зонта над плитой рис 1 разметьте осевую вертикальную линию по центру участка предусмотренного для установки зонта разметьте линию на расстоянии Е от нижней части зонта на этой линии разметьте центры отверстий для крепления зонта на стене так чтобы размер А был поделен пополам относительно осевой линии согласно размерам Д и Б разметьте центры отверстий для крепления просверлите четыре отверстия для установки дюбелей 010 мм и забейте их вверните два самонарезающих винта размер А 9
