6
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
Информация для предварительного ознакомления. Официальной информацией изготовителя не является
или уплотнитель в соответствии с рисунком 1.

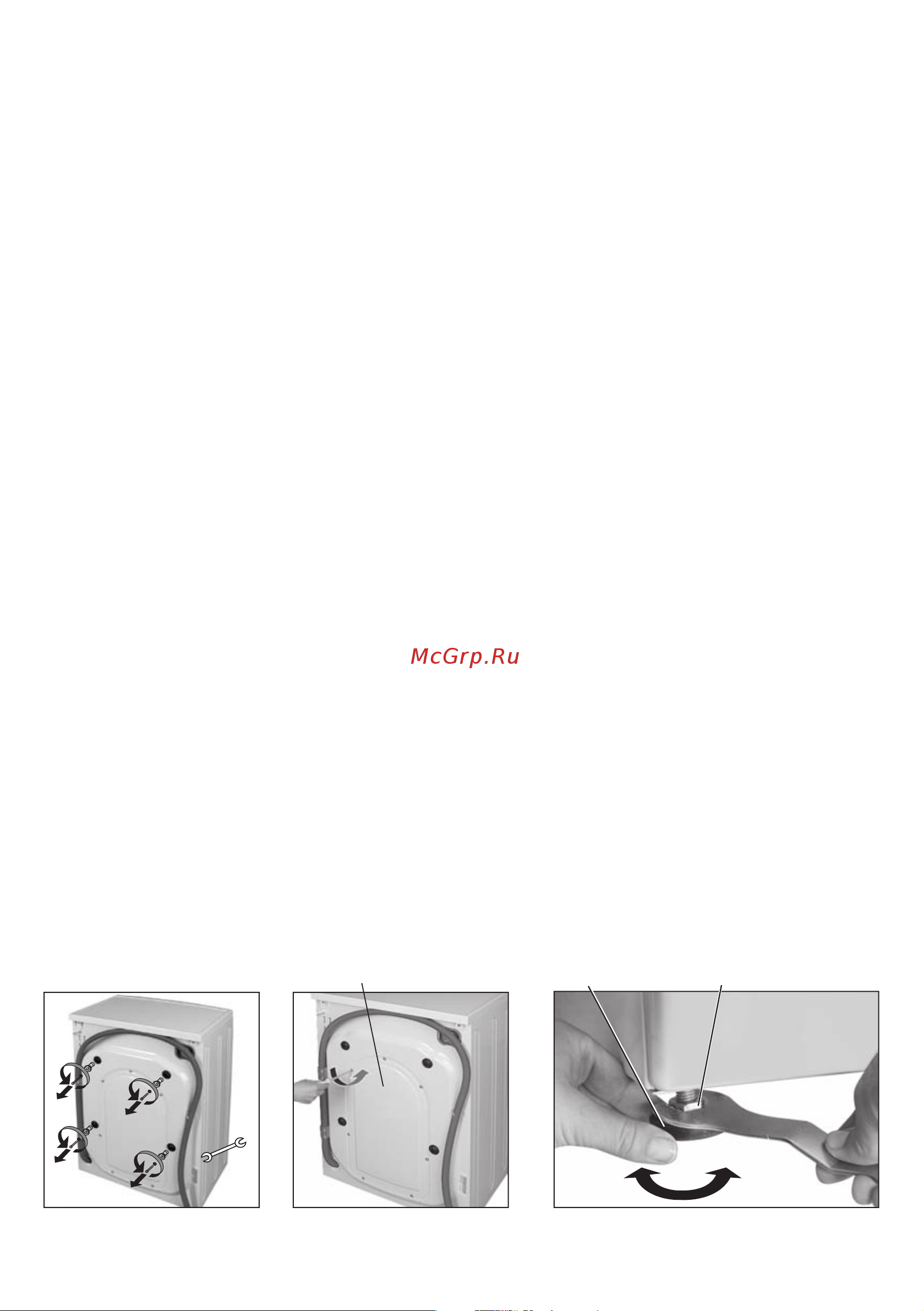

3.1.2 Для транспортировки машины бак зафиксирован блокировочными винтами.
Четыре винта необходимо открутить с помощью гаечного ключа и вынуть резиновые и пластмассо-
вые втулки в соответствии с рисунком 2. Если втулки остались внутри машины и их не удалось вынуть,
следует снять заднюю панель в соответствии с рисунком 3 с помощью крестообразной отвертки и
достать их. Панель установить на место. Закрыть отверстия пластмассовыми заглушками, входящими в
комплект поставки.
Винты и втулки сохранить для возможной транспортировки машины в будущем.
ВНИМАНИЕ! Во избежание возможного повреждения корпуса не включайте машину с уста-
новленными блокировочными винтами, резиновыми и пластмассовыми втулками.
3.2 УСТАНОВКА МАШИНЫ
3.2.1 Машина должна устанавливаться на прочную, ровную и сухую поверхность.
Мягкое покрытие пола (ковер, покрытие на пенополиуретановой основе и др.) не подходит для
установки, так как способствует вибрации и ухудшению вентиляции машины.
На деревянный пол машину следует устанавливать, предварительно прочно прикрепив к полу плиту
из древесных материалов толщиной не менее 15 мм. Для повышения устойчивости машины в процессе
работы на деревянном полу рекомендуется устанавливать ее в углу помещения.
3.2.2 Машину выставить по уровню строго горизонтально относительно пола, выворачивая или
вворачивая регулируемые опоры в соответствии с рисунком 4: гаечным ключом ослабить контргайки на
опорах, отрегулировать высоту опор, зажать контргайки. Неправильная установка машины по уровню
или недостаточная затяжка контргаек впоследствии может стать источником вибрации и повышенного
шума при работе машины.
ВНИМАНИЕ! Для обеспечения максимальной устойчивости машины выворачивание опор
должно быть минимальным.
3.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ВНИМАНИЕ! Машина должна быть заземлена.
Машина должна подключаться к электрической сети через двухполюсную розетку с заземляющим
контактом, допустимый ток которой не менее 16 А. К розетке должен быть подведен трехпроводной кабель
с медными жилами сечением не менее 1,5 мм
2
или алюминиевыми жилами сечением не менее 2,5 мм
2
.
Фазный провод должен быть подключен через автоматическое устройство защиты электрической сети,
рассчитанное на максимальный ток (ток срабатывания) 16 А, с временем срабатывания не более 0,1 с.
Если розетка не имеет подводки указанного кабеля или удалена от места установки машины, необ-
ходимо провести доработку электрической сети и монтаж розетки. Работы по доработке электрической
сети и монтажу розетки должны быть выполнены квалифицированным персоналом.
ЗАПРЕЩАЕТСЯ
заземление прокладывать отдельным проводом, а также через отопительное, водо-
проводное или канализационное оборудование.
ВНИМАНИЕ! Изготовитель (продавец) не несет ответственности за причиненный ущерб здо-
ровью и собственности, если он вызван несоблюдением указанных требований к подключению.
Рисунок 4
Рисунок 2
Рисунок 3
панель
контргайка
опора
