BBK DK1111SI [13/45] Подключение
![BBK DK1111SI [13/45] Подключение](/views2/1206510/page13/bgd.png)
VIDEO OUT
S−VIDEO
VIDEO
VIDEOAUDIO
Cb/Pb
R
AUX IN
MIX OUT
VIDEO OUT
L
R
L
Cr/Pr
YCOAXIAL
AM GND
FM
SCART OUTPUT (CVBS/RGB)
TUNER

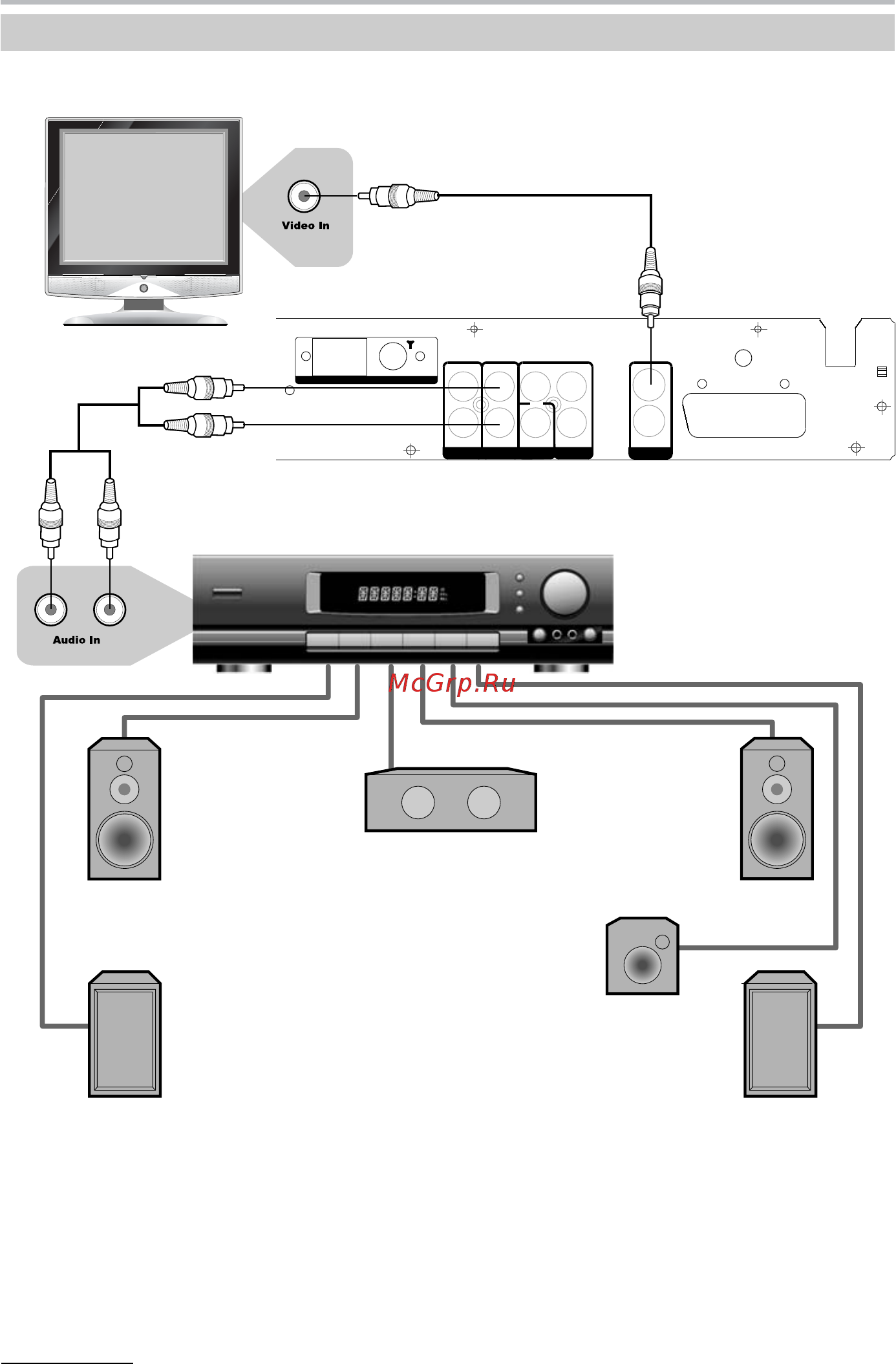

Подключение к усилителю с декодером Dolby Digital Pro Logic Surround
ПОДКЛЮЧЕНИЕ
11
Задняя панель*
Видеокабель
Аудиокабель
Усилитель с декодером Dolby Digital Pro Logic Surround
Центральный
громкоговоритель
Левый фронтальный
громкоговоритель
Правый фронтальный
громкоговоритель
Левый громкоговоритель
окружающего звука
Правый громкоговоритель
окружающего звука
Сабвуфер
• Установите параметр Микширование/Конфигурация в меню настроек звука в режим Стерео
(подробное описание данной операции смотрите на странице 31).
• Расстояние между громкоговорителями окружающего звука и зрителем должно быть не меньше,
чем между фронтальными громкоговорителями и зрителем. Если расстояние между
громкоговорителями окружающего звука и зрителем значительно меньше расстояния между
фронтальными громкоговорителями и зрителем, то в таком случае необходимо выставить задержку
каналов окружающего звука (подробное описание данной операции смотрите на странице 35).
* Расположение входных/выходных разъемов на задней панели для ресиверов серии DK11**SI.
