4
44
4
Czynności wstępne
Polski
UWAGA:
UWAGA:UWAGA:
UWAGA:
Przed podłączeniem zestawu do gniazdka sieciowego należy wykonać wszystkie inne połączenia.
(Tylko w przypadku ustawienia jednostki centralnej w położeniu
pionowym)
W przypadku ustawiania jednostki centralnej w położeniu pionowym
konieczne jest użycie podstawki i nóżek. (Patrz str. 8.) Przed
zamontowaniem podstawki i nóżek należy podłączyć wszystkie
niezbędne przewody, pamiętając o poprowadzeniu ich w sposób
pokazany na rysunku.

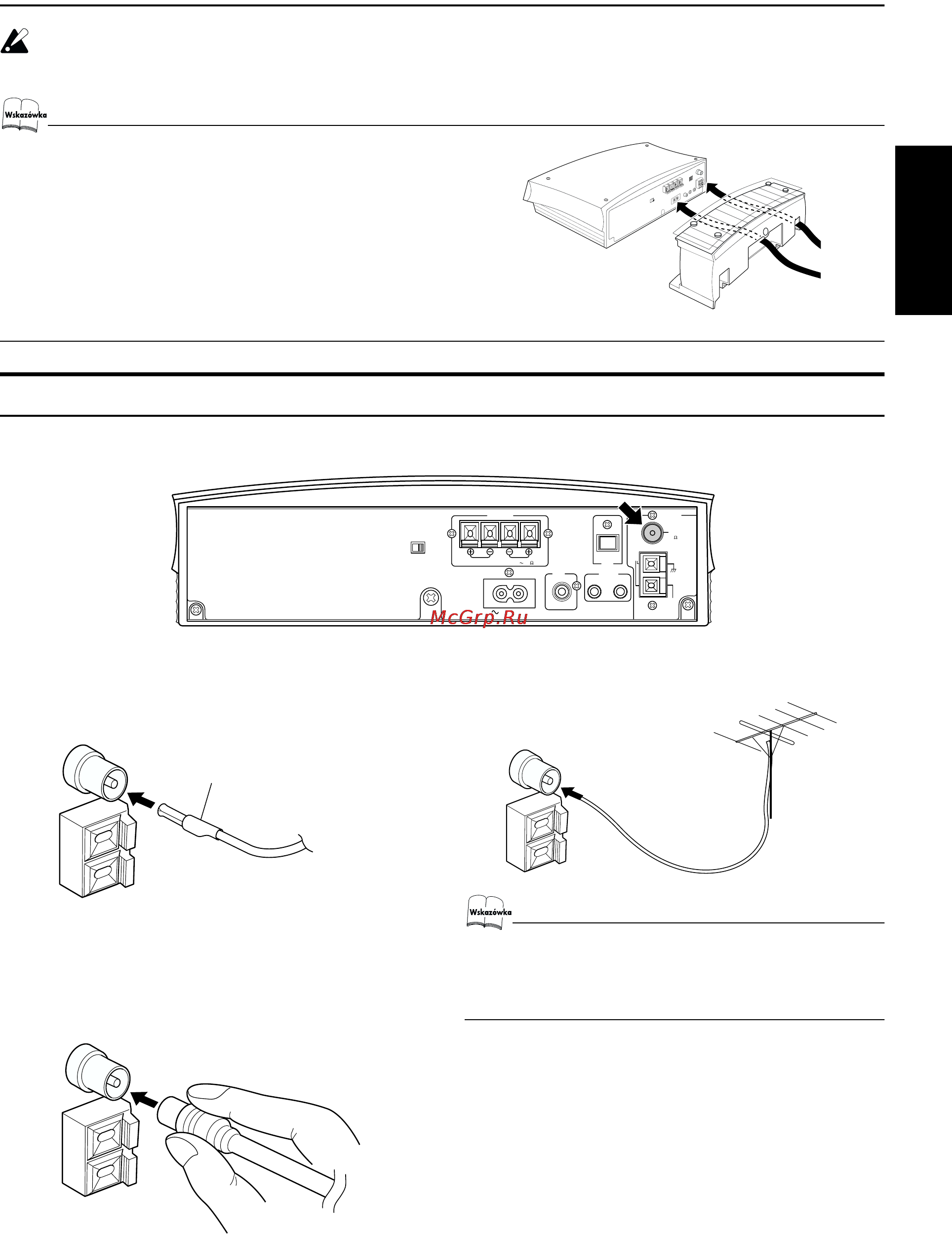

Podłączanie anteny FM
Podłączanie anteny FMPodłączanie anteny FM
Podłączanie anteny FM
Tylny panel jednostki centralnej
Antena przewodowa dostarczona wraz
zzestawem
Antena z wtykiem współosiowym
(nie należy do wyposażenia)
Do gniazda FM 75 COAXIAL należy podłączyć
antenę o impedancji 75 z wtykiem współosiowym
(IEC lub DIN45 325).
W przypadku słabego odbioru należy podłączyć antenę
zewnętrzną.
Przed podłączeniem przewodu koncentrycznego
o impedancji 75
(przewodu z pojedynczą żyłą o przekroju
okrągłym połączonego z anteną zewnętrzną) należy
odłączyć dostarczoną z zestawem antenę przewodową FM.
ANTENNA
OUT IN
SPEAKERS
AC IN
SPEAKER IMPEDANCE 4 16
AM
EXT
FM
(
75
)
COAXIAL
AM
LOOP
R
L
MD/AUX
SUB
WOOFER
CD DIGITAL
OUT
H
V
DISP.SET
Antena przewodowa FM (w zestawie)
Przewód koncentryczny
Zewnętrzna
antena FM
(nie należy do
wyposażenia)
VS-DT6-9R(E)_EN.book Page 4 Wednesday, February 13, 2002 8:46 AM
