Руководство пользователя A-2
Технические характеристики

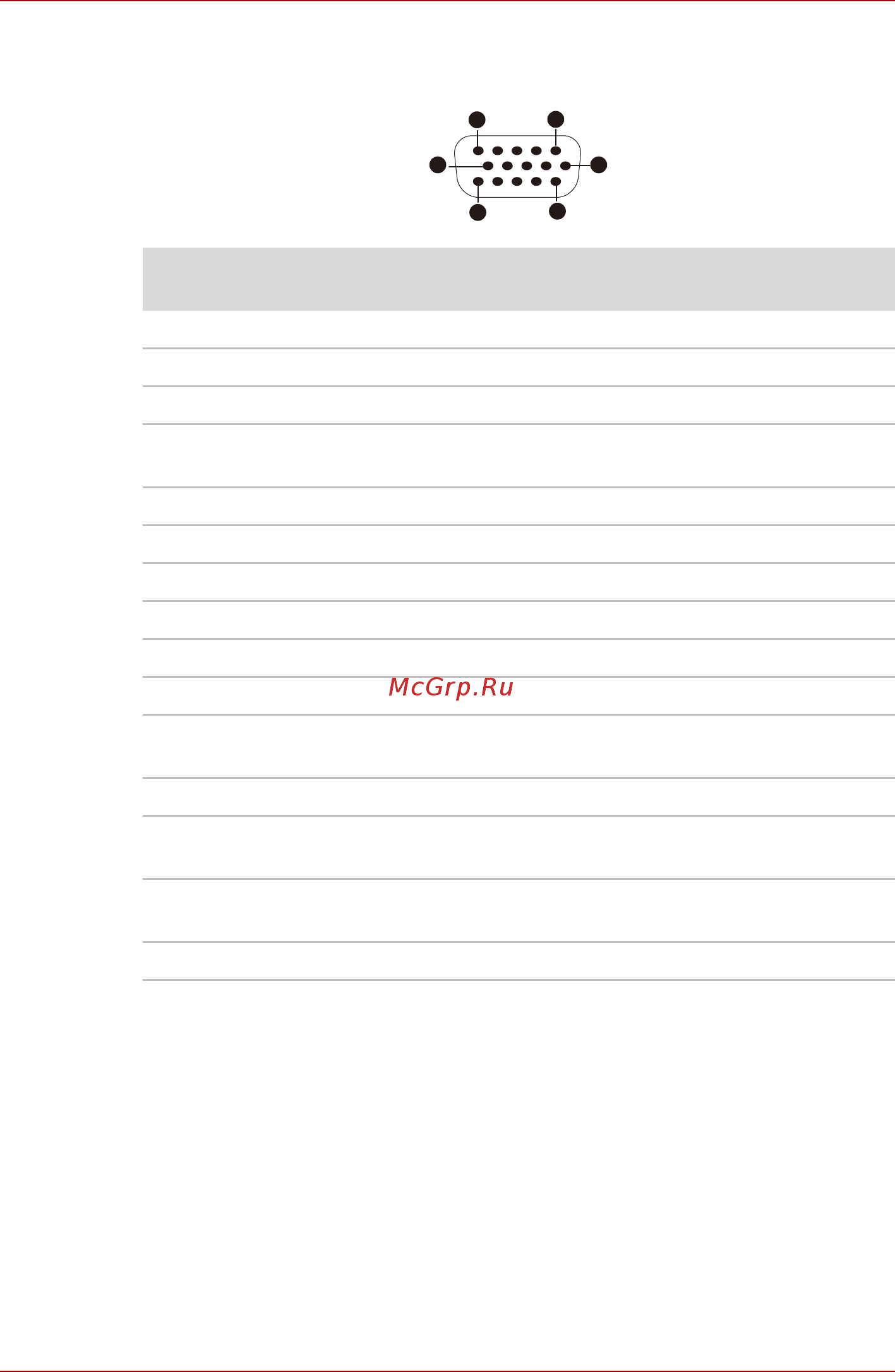

Назначение контактов порта внешнего монитора RGB
I/O (I): Вход в компьютер
I/O (O): Выход с компьютера
Контакт Название
сигнала
Описание I/O
1CRV Красный видеосигнал O
2CGV Зеленый видеосигнал O
3CBV Синий видеосигнал O
4 Зарезервирова
н
Зарезервирован
5GND Заземление
6GND Заземление
7GND Заземление
8GND Заземление
9+5 В Источник питания
10 GND Заземление
11 Зарезервирова
н
Зарезервирован
12 SDA Сигнал данных I/O
13 HSYNC Сигнал горизонтальной
синхронизации
O
14 VSYNC Сигнал вертикальной
синхронизации
O
15 SCL Тактовый сигнал O
610
1
5
15
11
