Luna 3 Comfort руководство для технического персонала
39 газовые настенные котлы
31.2 – 240 i

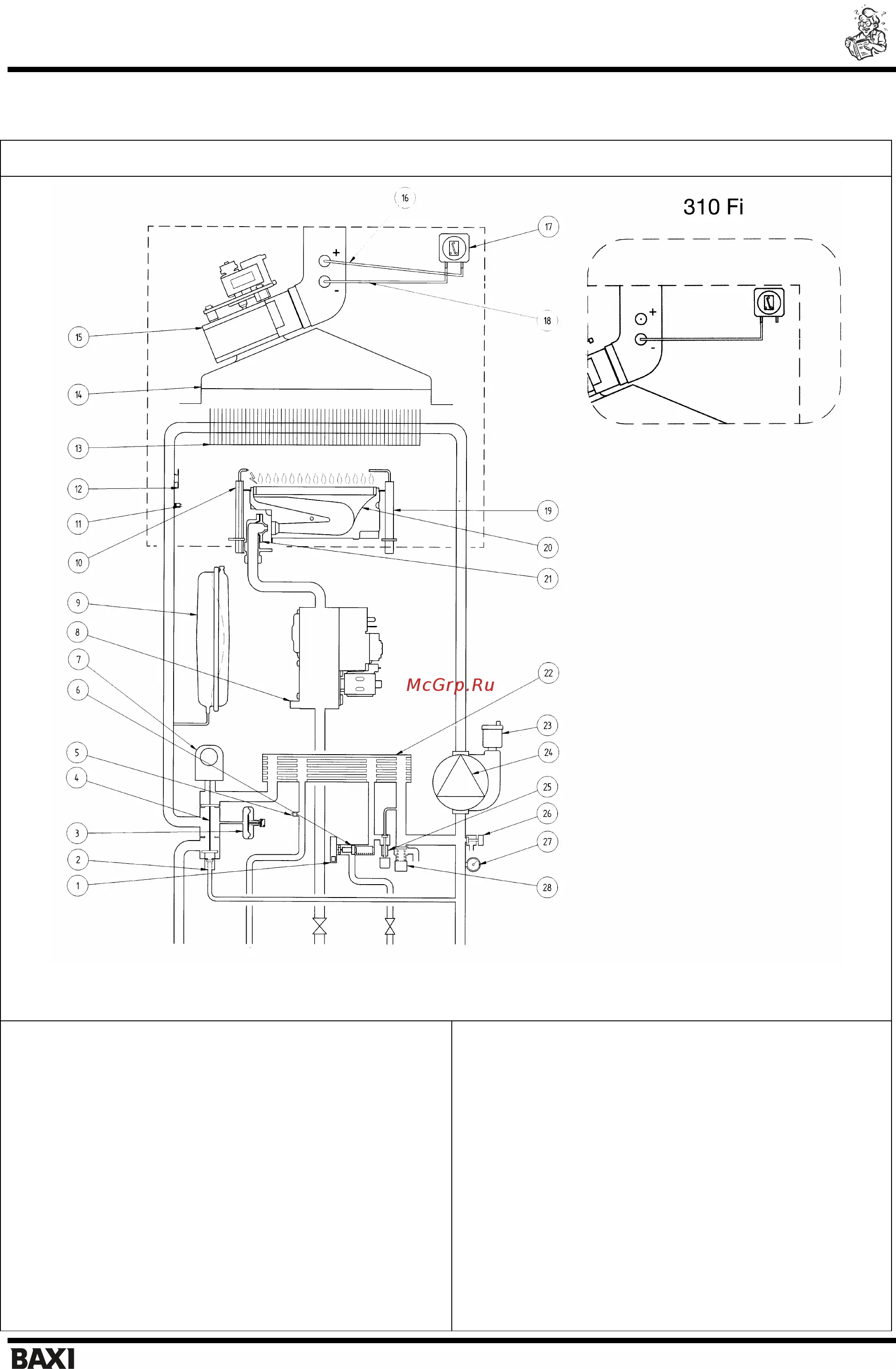

Рис.21
Обозначения:
1 - датчик приоритета контура ГВС
2 - автоматический байпас
3 - гидравлический прессостат
4 - трехходовой клапан
5 - датчик температуры (тип NTC) контура ГВС
6 - датчик протока с фильтром и ограничителем
напора воды
7 - мотор трехходового клапана
8 - газовый клапан
9 - расширительный бак
10 - электрод зажигания
11 - датчик температуры (тип NTC) контура отопления
12 - термостат перегрева
13 - первичный теплообменник
14 - дымовой колпак
15 - термостат - датчик тяги
16 - электрод контроля пламени
17 - горелка
18 - рампа подачи газа с форсунками
19 - пластинчатый теплообменник системы ГВС
20 - автоматический воздухоотводчик
21 - насос с автоматическим воздухоотводчиком
22 - кран заполнения котла
23 - кран слива воды из котла
24 - манометр
25 - предохранительный клапан
подача в
систему
отопления
газ
подача
холодной
воды
возврат из
системы
отопления
выход
горячей
воды
