Baxi SLIM HP [11/28] Запуск котла

Прокладка проводов

Избегайте любого контакта между кабелем питания и вытяжкой.

4 Запуск котла

4.1 Подключение устройств

Подключите к модулю управления различные устройства:

- трансформатор розжига и газовый прессостат (6-клеммный разъем)

- основной двухступенчатый клапан (9-клеммный разъем)

- дополнительный двухступенчатый клапан (3-клеммный разъем)

- подключите кабель розжига (левый электрод) и кабель ионизации (правый электрод) к запальнику

- установите датчики термостата и термометра (а также датчик регулировки в

дополнительной

комплектации) в технические отверстия как указано на приведенной схеме.

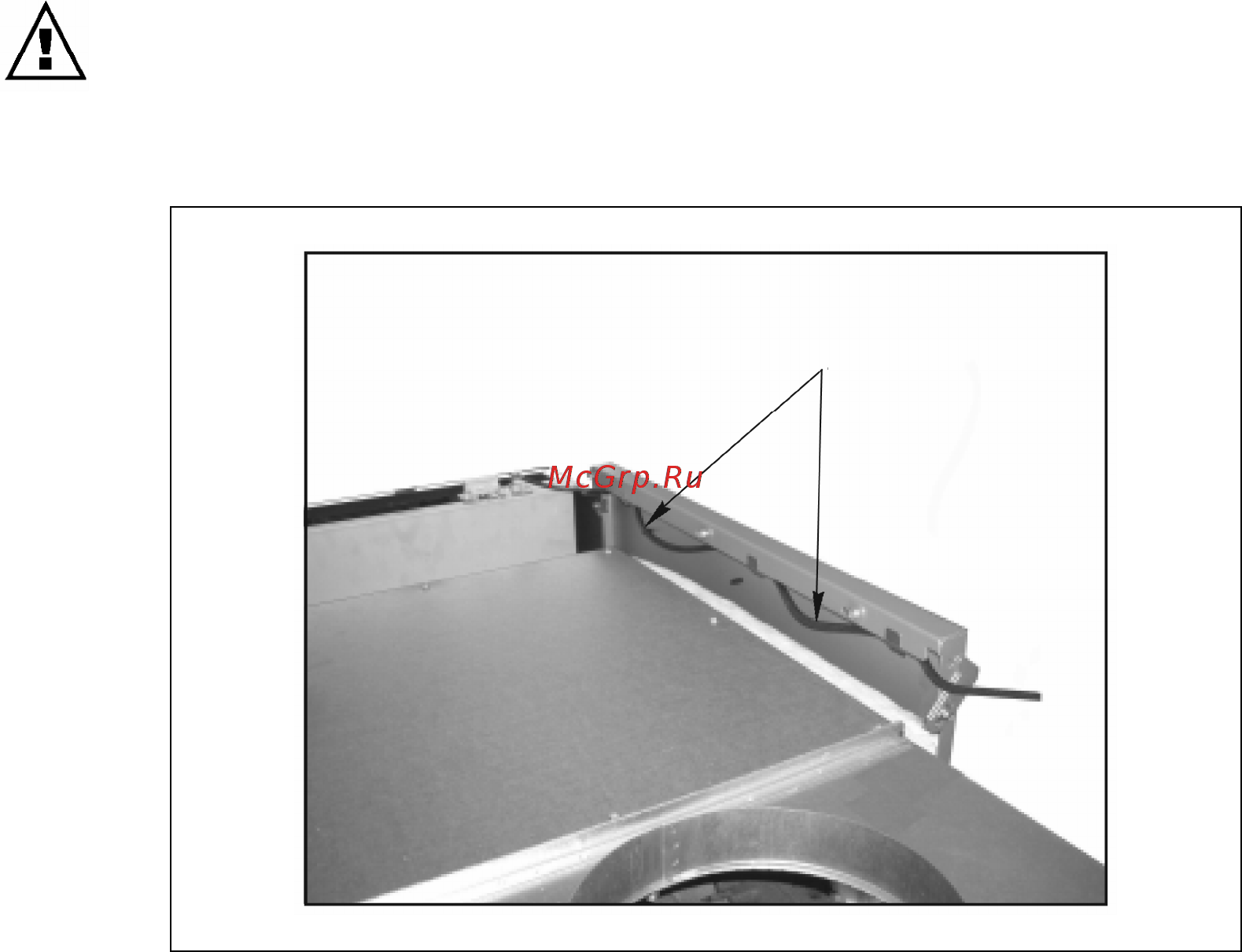

Место прокладки провода
