3. УСТАНОВКА – КРЕПЛЕНИЕ К СТЕНЕ

3.1 Используя рис. 2 и таблицу с размеров, отметьте положение кронштейнов. Просверлите

отверстия в стене и закрепите в стене крепления. Для моделей ёмкостью 300 литров

допускается только напольная установка.

3.2 Прикрепите кронштейны к задней стенке водонагревателя с помощью зажимных винтов таким

образом, чтобы ушко было направлено вверх, а лицевая часть вниз.

3.3 Закрутите

верхние шурупы в стену, оставляя их головки выступать от поверхности стены

приблизительно на 6 мм.

3.4 Подвесьте водонагреватель на верхние шурупы. Закрепите нижними шурупами и затяните их.

Затяните верхние шурупы.

4. ПРОКЛАДКА ТРУБ

4.1 Данный вопрос частично рассмотрен в пункте 1. Подсоедините клапаны в порядке, указанном на

рис. 3. При установке убедитесь, что клапаны установлены правильно по ходу движения воды,

согласно схеме.

4.2 Для гидравлических подсоединений используются фитинги с резьбой 3/4".

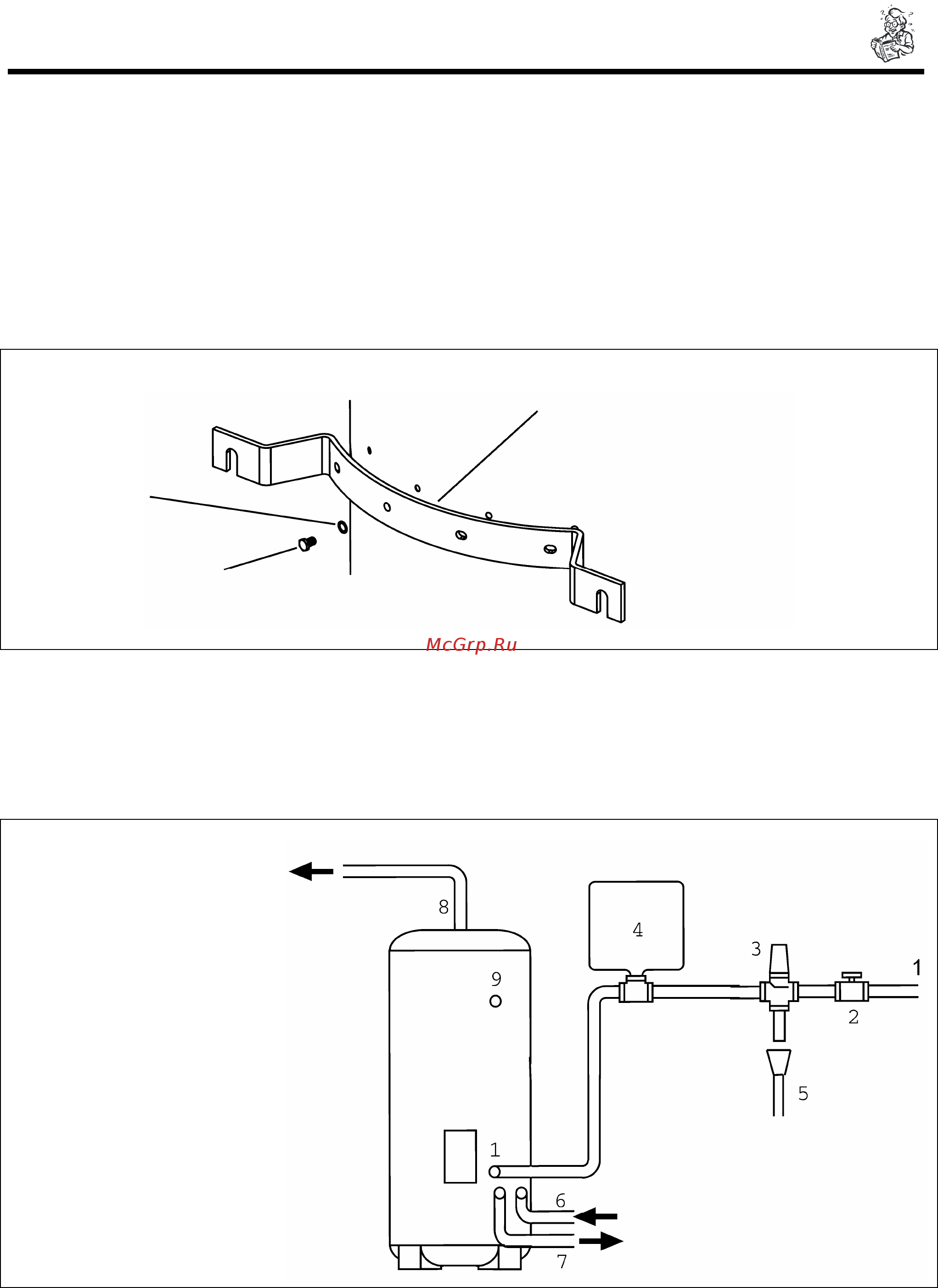

Рис. 2

Шайба

Зажимной винт

епёжный к

онштейн

(

ве

хний

)

Рис. 3

Обозначения к рис.3

1. Водопроводная сеть

2. Запорный кран водопроводной сети

3. Предохранительный сбросной клапан,

рассчитанный на давление 7 бар

4. Расширительный бак контура ГВС

5. Дренажная труба

6. Греющая вода – подача

7. Греющая вода – возврат

8. Выход горячей воды

9. Присоединение для рециркуляции
