3
Русский

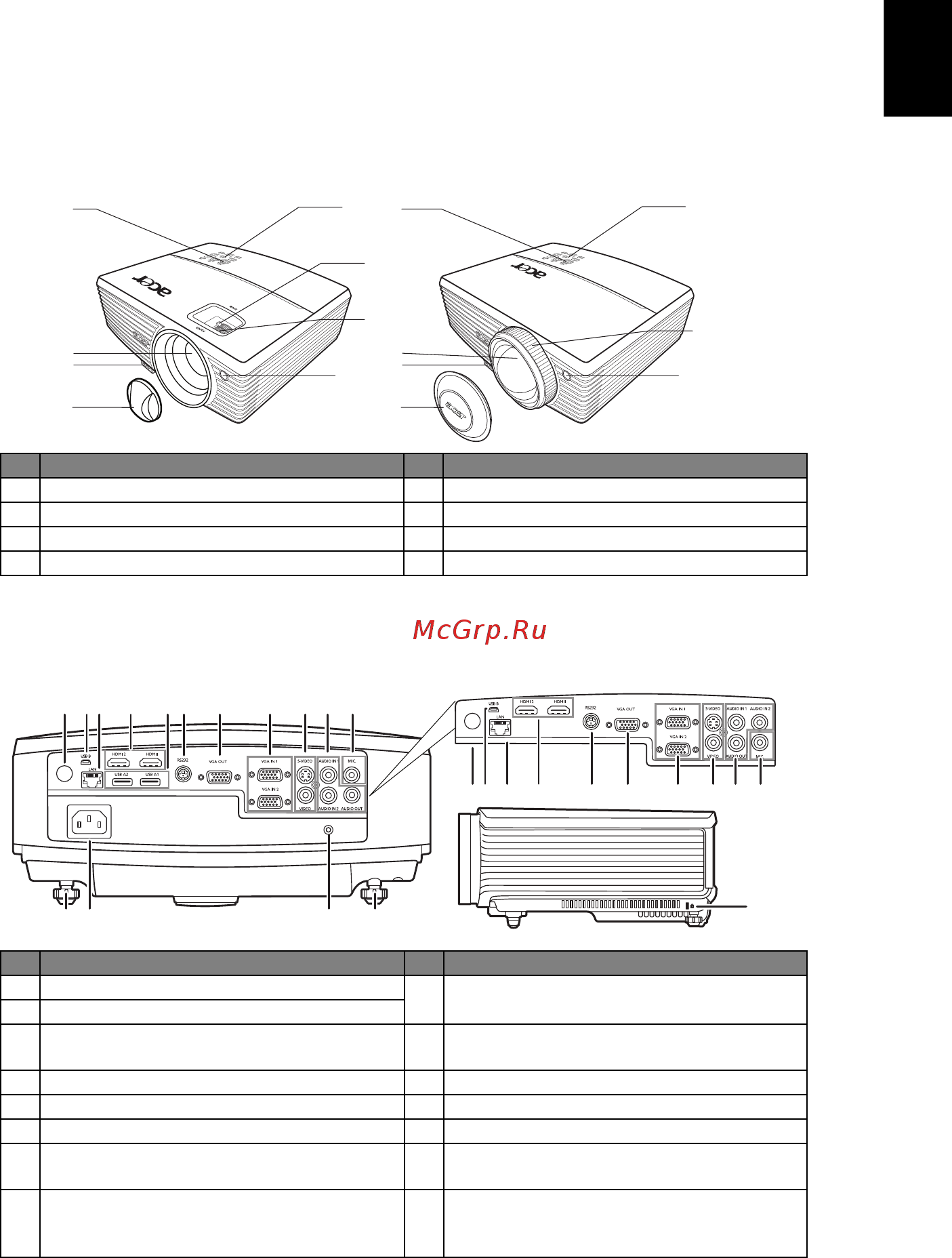

Краткое описание проектора
Внешний вид проектора
Передняя, верхняя панель
Задняя панель
# Описание # Описание
1 Кнопка питания и индикатор питания 5 Панель управления
2 Объектив проектора 6Кольцо трансфокатора
3 Кнопка подъемника 7 Кольцо фокусировки
4 Крышка объектива 8 Приемник дистанционного управления
# Описание # Описание
1 Приемник дистанционного управления 9 Разъем входа S-Video/композитного
видеосигнала
2USB-разъем (типа mini B)
3 Локальная сеть (порт RJ45 для 10/100
Мбит/с)
10 Разъем аудиовхода/разъем
аудиовыхода
4 Разъем HDMI 11 Разъем входа микрофона
5USB-разъем (тип A) 12 Колесо регулировки наклона
6 Разъем RS232 13 Гнездо питания
7 Разъем выхода для сквозного
подключения монитора
14 Разъем выхода 12 В постоянного тока
8 Разъем входа аналогового сигнала ПК,
HDTV, компонентного
видеосигнала
(вход VGA IN 1/VGA IN 2)
15 Гнездо замка Kensington™
1
4
3
2
1
4
3
2
6
7
8
7
8
5
5
(P5206/N216/PN-X14) (S5201/T111/PS-X11/S5201B/T111E/PS-
X11K/S5301WB/T121E/PS-W11K)
DC OUT
47683 52191011
12 1214
15
13
4768321 9 10 11
(S5201B/T111E/PS-X11K/S5301WB/
T121E/PS-W11K)
(P5206/N216/PN-X14/S5201/
T111/PS-X11)
