Acer P7203B [14/62] Задняя панель
![Acer P7203B [14/62] Задняя панель](/views2/1207368/page14/bge.png)
4
Русский

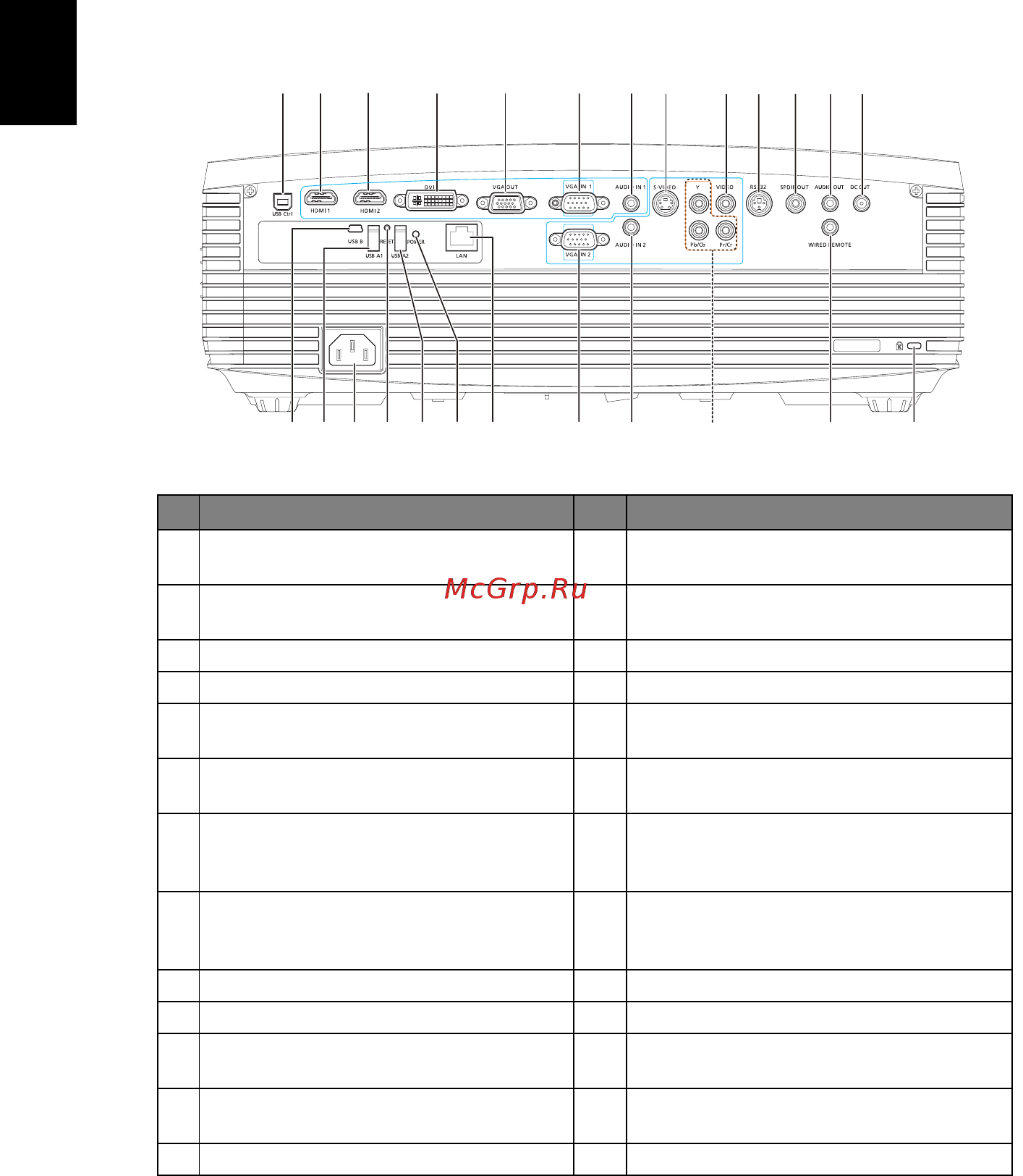

Задняя панель
# Описание # Описание
1 Гнездо питания 14
Выходной разъем питания 12 В,
постоянный ток
2 Разъем USB 15
Входной разъем аналогового
видеосигнала ПК (VGA IN 2)
3 Разъем HDMI 1 16 Входной аудиоразъем 2 (VGA IN 2/DVI)
4 Разъем HDMI 2 17 Разъем входа YPbPr/YCbCr
5
Разъем входа DVI (для цифрового
сигнала с функцией HDCP)
18 Разъем входа проводного пульта ДУ
6
Выходной разъем для сквозного
подключения монитора (VGA-Out)
19 Гнездо замка Kensington™
7
Входной разъем аналогового сигнала
ПК, HDTV, SCART, раздельного
видеосигнала (VGA IN 1)
20 Разъем USB B
8
Разъем аудиовхода 1 (VGA IN 1,
раздельный сигнал, полный сигнал, S-
Video, HDMI)
21 Разъем USB A1
9 Разъем входа S-Video 22 Кнопка сброса
10 Разъем входа полного видеосигнала 23 Разъем USB A2
11 Разъем RS232 24
Индикатор питания при беспроводном
подключении
12 Разъем выхода SPDIF 25
Локальная сеть (порт RJ45 для Ethernet
10/100 Мбит/с)
13 Разъем аудиовыхода
2 3 5 6 7 8 9
17
10 11 12 13 14
20 21 22 23 24 251 18 1915 16
4
