2. ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1. Основные параметры станка приведены в таблице 1.

Таблица 1

Наименование параметра Значение параметра

Номинальное напряжение питания, В 380 ± 38

Частота сети, Гц 50

Род тока переменный,

Номинальная потребляемая мощность, Вт 2250

Тип двигателя асинхронный

Частота вращения рабочего вала на холостом ходу, об/мин 4200

Количество строгальных ножей, шт. 4

Максимальная толщина заготовки, мм 203

Максимальная ширина обрабатываемой заготовки, мм 508

Максимальная глубина строгания за один проход, мм 6,5

Скорость автоматической подачи заготовки, м/мин. 4,8; 7,6

Рабочий вал (диаметр х ширина), мм 78

Габаритные размеры станка (длина х ширина х высота), мм 1420х970х1015

Габаритные размеры упаковки (длина х ширина х высота), мм 960х700х1120

Уровень звука, дБА не более 80

Масса нетто, кг 340

Рекомендованная глубина строгания однородных заготовок из древесины

хвойных пород влажностью не более 15 %.

Скорость автоматической

подачи заготовки

Не более 4,5 мм при ширине менее 60 мм

Не более 3,5 мм при ширине от 60 до 100 мм

Не более 2,5 мм при ширине от 150 до 240 мм

Не более 2,0 мм при ширине от 240 до 300 мм

Не более 1.5 мм при ширине от 300 до 381 мм

Не более 1.0 мм при ширине от 381 до 450 мм

Не более 0,5 мм при ширине от 450 до 508 мм

7,6 м/мин

2.2. По электробезопасности станок модели "КОРВЕТ 221" соответствует I классу защиты от поражения

электрическим током.

В связи постоянным совершенствованием технических характеристик моделей оставляем за собой право вносить

изменения в конструкцию. При необходимости информация об этом будет прилагаться отдельным листом к

«Руководству по эксплуатации»

3. КОМПЛЕКТНОСТЬ

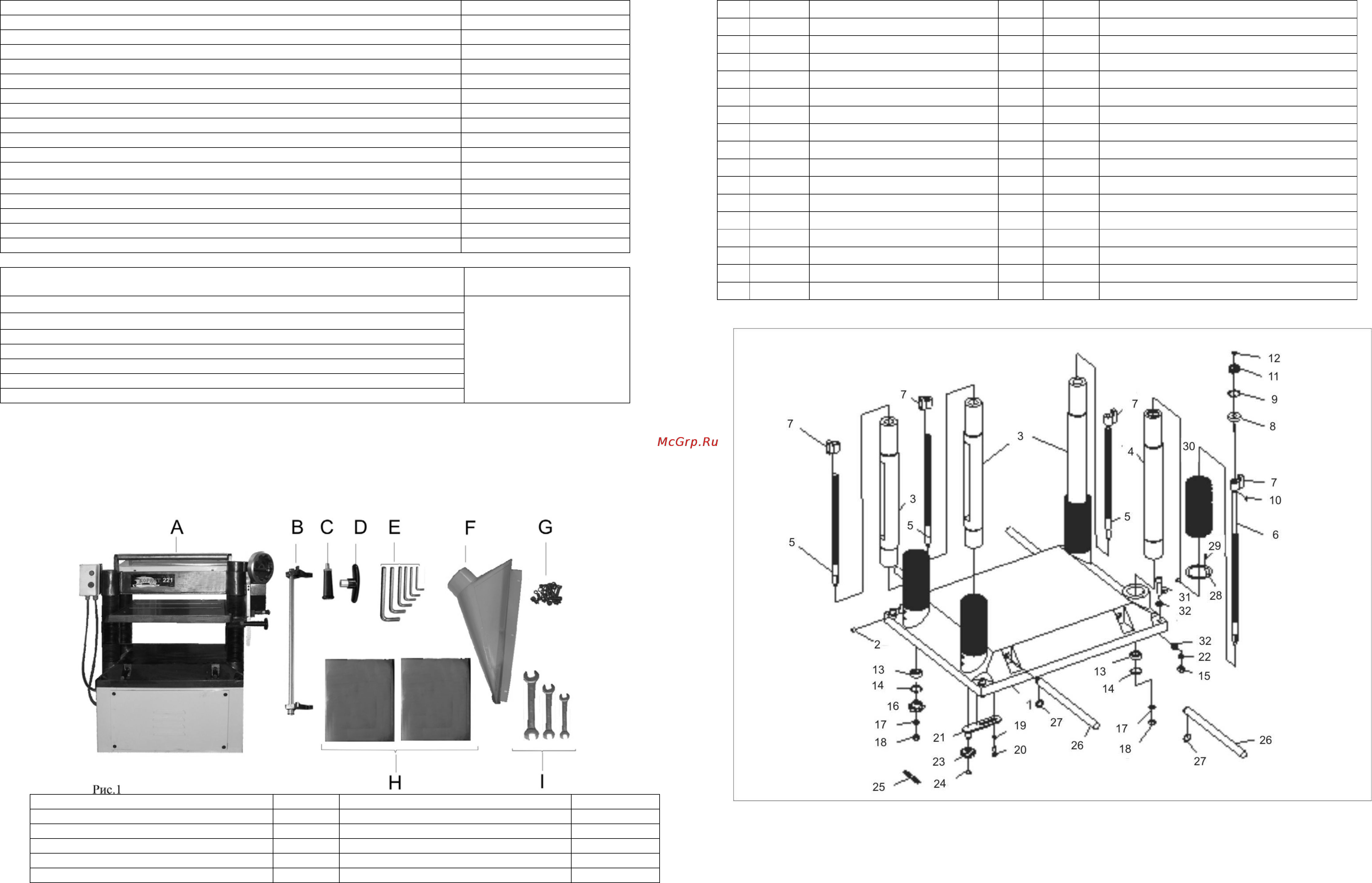

3.1. В комплект поставки входит:

А. Рейсмусовый станок 1 шт. G. Детали крепления 1 компл.

B. Калибр 1 шт. H. Стол дополнительный 2 шт.

C. Ручка (маховика) 1 шт. I. Ключ рожковый 3 шт.

D. Ручка 1 шт. Руководство по эксплуатации 1 шт.

E. Ключ шестигранный 6 шт. Упаковка 1 шт.

F. Патрубок пылесборника 1 шт.

Код для заказа 23221

СТАНИНА (схема 6)

*- позиция по схеме сборки (схема 6)

№* Код Наименование детали №* Код Наименование детали

01 128947 Станина 17 128963 Шайба

02 128948 Болт 18 128964 Гайка

03 128949 Стойка 19 128965 Шайба

04 128950 Стойка 20 128966 Болт

05 128951 Винт ходовой 21 128967 Планка

06 128952 Винт ходовой 22 128968 Шайба

07 128953 Гайка ходового винта 23 128969 Звёздочка

08 128954 Втулка 24 128970 Кольцо упорное

09 128955 Кольцо стопорное 25 128971 Цепь

10 128956 Шпонка 26 128972 Ручка

11 128957 Шестерня 27 128973 Шайба

12 128958 Кольцо упорное 28 128974 Держатель

13 128959 Подшипник 29 128975 Винт

14 128960 Кольцо упорное 30 128976 Защита эластичная

15 128961 Гайка 31 128977 Болт

16 128962 Звёздочка 32 128978 Шайба

Схема 6
