Дополнительные рекомендации по регулировке строгального станка Корвет 221

В зависимости от глубины строгания, для уменьшения нагрузки при ручной подаче заготовки к подающему

ролику (18), правильной работы стружколома (27) и системы удаления стружки может возникнуть

необходимость дополнительной регулировки исходного положения стружколома (27).

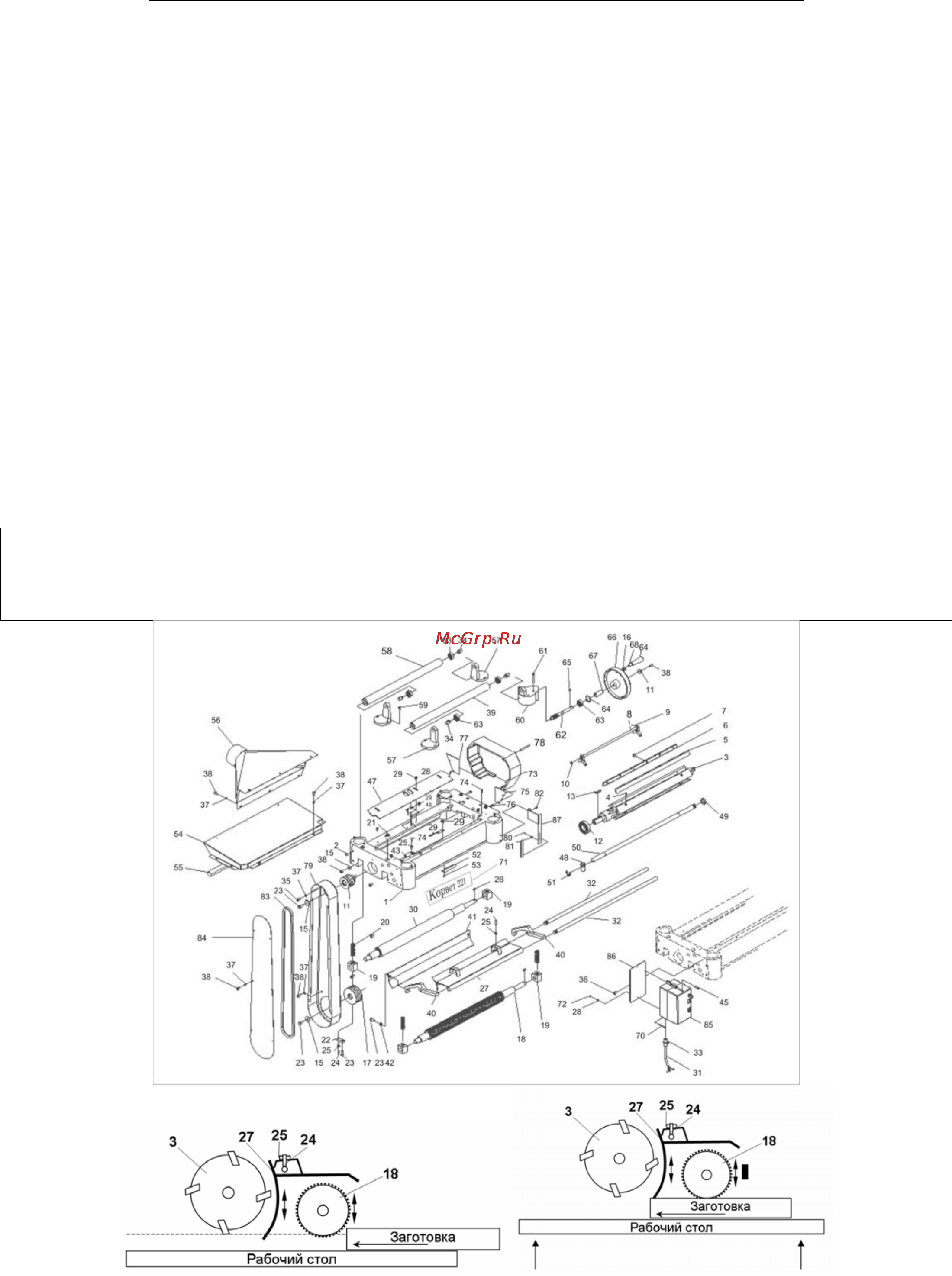

Для чего необходимо, Рис. 18:

- ослабить положение двух гаек (25);

- регулировочными винтами (24) установить исходное положение стружколома (27). Расстояние между рабочим

столом и

стружколомом (27) не должно быть больше, чем высота заготовки минус 3мм.

Для уменьшения нагрузки оператора при ручной подаче заготовки к подающему ролику (18) с максимальной

глубиной строгания, Рис.19:

- установите заготовку на рабочий стол, опустите (поднимите) рабочий стол так, чтобы максимально толстая

часть заготовки с минимальным зазором проходила между рабочим столом и блоком

строгального вала (1),

запомните показание шкалы (87);

- опустите рабочий стол на 8-9мм;

- продвиньте конец заготовки под стружколом (27), но не доходя до ножей строгального вала (3);

- поднимайте рабочий стол до ранее определённого показания по шкале (87). При этом, обязательно

контролируйте положение заготовки относительно строгального вала – заготовка не должна касаться

ножей строгального вала;

- зафиксируйте

положение рабочего стола;

- установите скорость автоматической подачи – 4,8м/мин.

Во избежание перегрузки станка при максимальной глубине строгания, запрещается:

- обрабатывать заготовку обшей шириной более 200мм.;

- обрабатывать заготовку при скорости автоматической подачи 7,6м/мин;

- обрабатывать заготовку влажностью более 15%.

Не перегружайте станок. Не работайте на максимальных режимах. При твёрдой или неоднородной

древесине уменьшайте скорость автоматической подачи и глубину строгании. Ваша работа будет

выполнена качественнее и закончится быстрее, если вы будете выполнять её так, чтобы станок не

перегружался.

Рис.18 Рис.19

Уважаемый покупатель!

Вы приобрели рейсмусовый станок для работ по дереву, изготовленный в КНР под контролем российских

специалистов по заказу ООО «ЭНКОР-Инструмент-Воронеж»

Перед вводом в эксплуатацию рейсмусового станка для работ по дереву внимательно и до конца прочтите

настоящее руководство по эксплуатации и сохраните его на весь срок использования станка

СОДЕРЖАНИЕ

1. ОБЩИЕ УКАЗАНИЯ

2. ТЕХНИЧЕСКИЕ ДАННЫЕ

3. КОМПЛЕКТНОСТЬ

4. УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

4.1. Общие указания по обеспечению безопасности при работе со станком

4.2. Дополнительные указания по обеспечению безопасности при работе с деревообрабатывающим станком.

5. ПОДКЛЮЧЕНИЕ СТАНКА К ИСТОЧНИКУ ПИТАНИЯ

5.1. Электрические соединения. Требования к шнуру питания

5.2. Требования к двигателю

5.3. Описание

работы электрической схемы станка

6. РАСПАКОВКА

7. УСТРОЙСТВО СТАНКА

8. СБОРКА И УСТАНОВКА СТАНКА

8.1. Установка станка

8.2. Сборка станка

9. МАГНИТНЫЙ ПУСКАТЕЛЬ

10. РЕГУЛИРОВКИ

10.1. Регулировка натяжения ремней привода

10.2. Регулировка строгальных ножей

10.3. Регулировка натяжения цепи механизма автоматической подачи заготовки

10.4. Регулировка натяжения цепи механизма для установки высоты рабочего стола

11. СТРОГАНИЕ

12. ОПОРА

РОЛИКОВАЯ

13. ПЫЛЕСОСЫ ДЛЯ СБОРА СТРУЖКИ И ДРЕВЕСНОЙ ПЫЛИ

14. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

15. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ

16. СВИДЕТЕЛЬСТВО О ПРИЁМКЕ И ПРОДАЖЕ

17. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

СХЕМА СТРОПОВКИ «КОРВЕТ 221»

СХЕМЫ И ДЕТАЛИ СБОРКИ «КОРВЕТ 221»

Настоящее руководство по эксплуатации предназначено для изучения и правильной эксплуатации рейсмусового

станка модели "КОРВЕТ 221".

1. ОБЩИЕ

УКАЗАНИЯ

1.1. Рейсмусовый станок модели «КОРВЕТ 221» (далее станок) предназначен для строгания верхней поверхности

деревянных заготовок до определенной, заранее установленной толщины с помощью вращающегося в

горизонтальной плоскости строгального вала.

1.2. Станок работает от сети переменного тока напряжением 380В частотой 50 Гц.

1.3. Станок может эксплуатироваться в следующих условиях:

- температура окружающей среды от 1

до 35 °С;

- относительная влажность воздуха до 80 % при температуре 25 °С.

1.4. Если станок внесен в зимнее время в отапливаемое помещение с улицы или из холодного склада, не

распаковывайте и не включайте его в течение 8 часов. Станок должен прогреться до комнатной температуры. В

противном случае станок может выйти из строя при включении

из-за сконденсировавшейся влаги на деталях

электродвигателя.

1.5. Приобретая станок, проверьте его работоспособность, комплектность, наличие гарантийных талонов в

руководстве по эксплуатации, дающих право на бесплатное устранение заводских дефектов в период гарантийного

срока, при наличии на них даты продажи, штампа магазина и разборчивой подписи или штампа продавца.

1.6. После продажи станка претензии

по некомплектности не принимаются.
