Acer X263W [11/23] Назначение контактов коннектора
![Acer X263W [11/23] Назначение контактов коннектора](/views2/1208167/page11/bgb.png)
X263W
RU-10

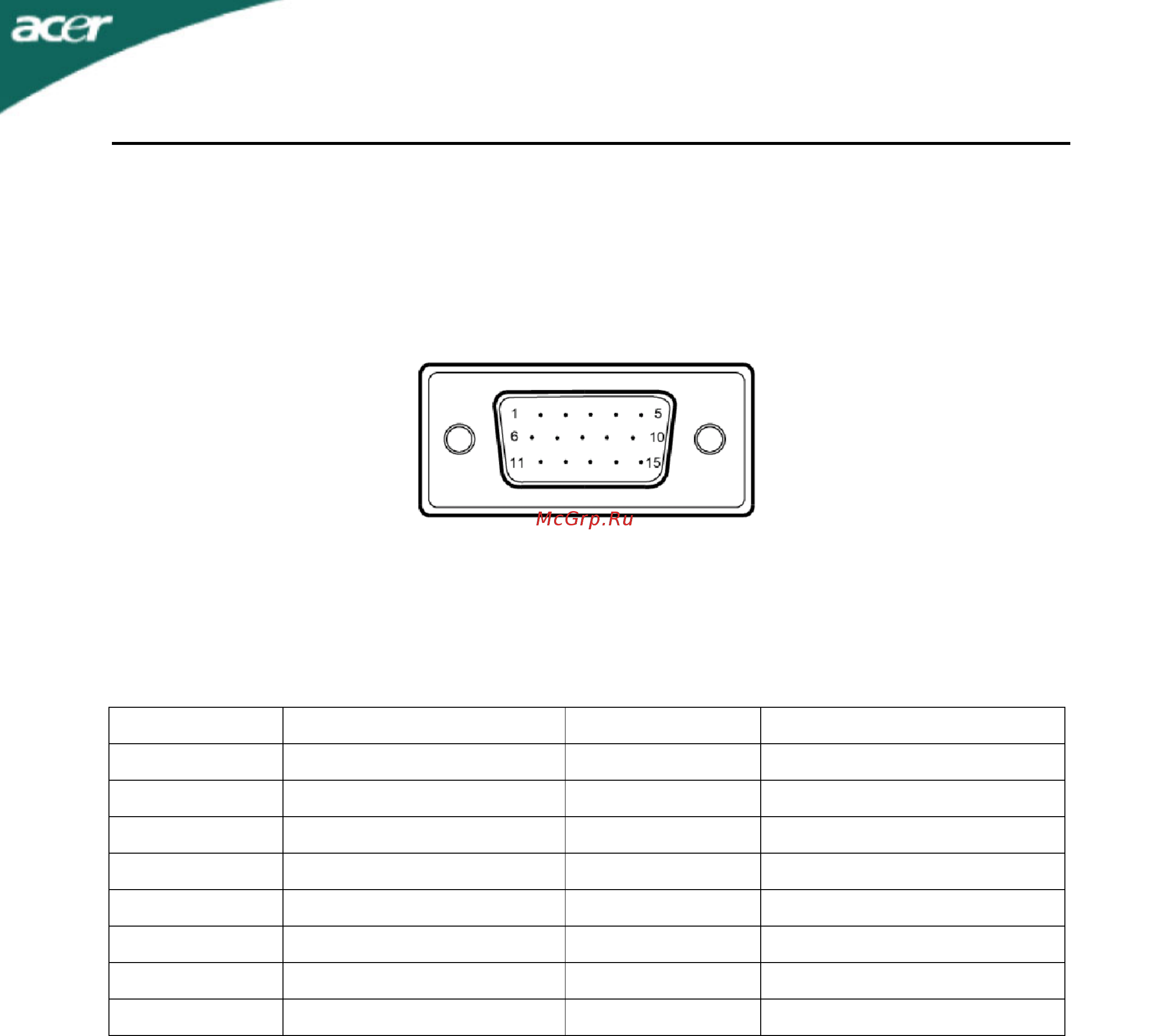

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ
№
ОПИСАНИЕ
КОНТАКТ
№
ОПИСАНИЕ
1. Красный 9. +5V
2. Зеленый 10. Logic Ground
3. Синий 11. Monitor Ground
4. Monitor Ground 12. DDC-Serial Data
5. DDC-return 13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
