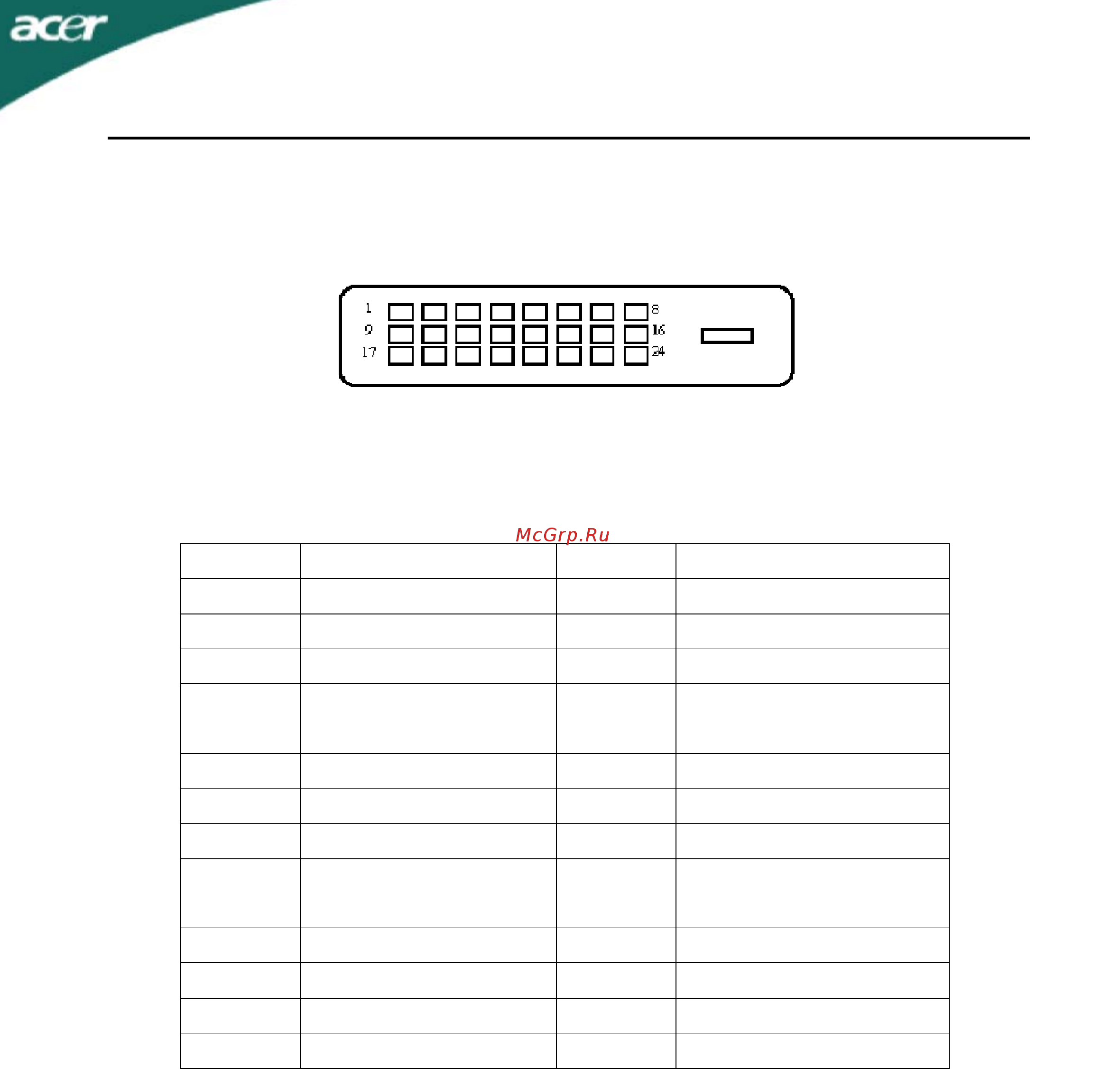

24-контактный сигнальный кабель цветного дисплея

Контакт

Значение

Контакт

Значение

1. TMDS Data2- 13. TMDS Data3+

2. TMDS Data2+ 14. Питание +5 В

3. TMDS Data 2/4Shield 15. GND (для +5 Вhsync.vsync)

4. TMDS Data4- 16. Определение

"горячего"подключени

5. TMDS Data4+ 17. TMDS Data0-

6. DDC Clock 18. TMDS Data0+

7. DDC Data 19. TMDS Data 0/5 Shield

8. Аналоговая синхронизация

по вертикали

20. TMDS Data5-

9. TMDS Data1- 21. TMDS Data5+

10. TMDS Data1+ 22. TMDS Clock Shield

11. TMDS Data 1/3 Shield 23. TMDS Clock+

12. TMDS Data3- 24. DDC TMDS Clock
