Acer X225HQL [10/23] Назначение контактов коннектора
![Acer X225HQL [10/23] Назначение контактов коннектора](/views2/1208170/page10/bga.png)
RU-9

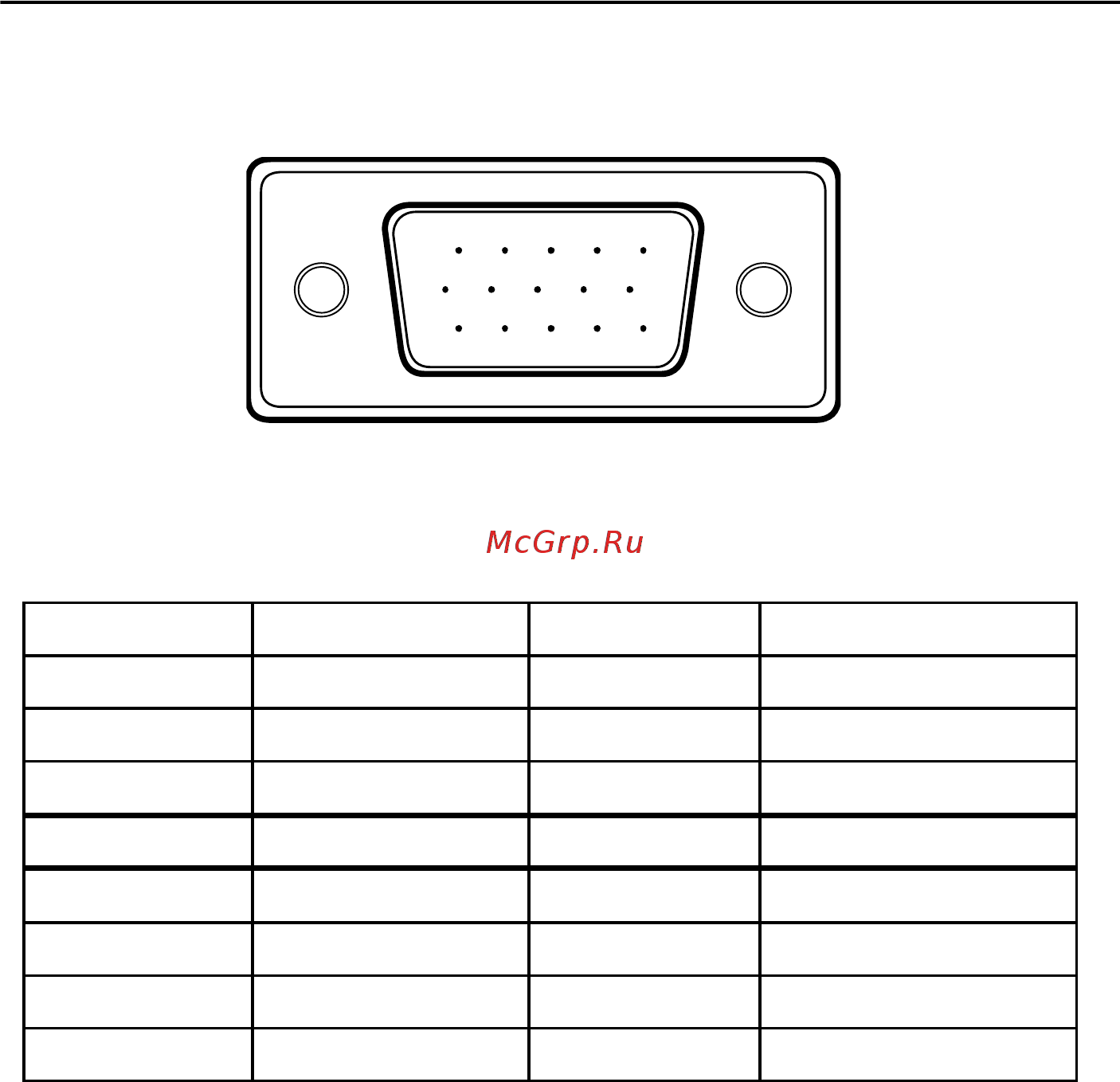

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
1
6
11
5
10
15
КОНТАКТ №
ОПИСАНИЕ
КОНТАКТ №
ОПИСАНИЕ
1. Красный 9. +5V
2. Зеленый 10. Logic Ground
3. Синий 11. Monitor Ground
4. Monitor Ground
12. DDC-Serial Data
5. Self тест 13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
