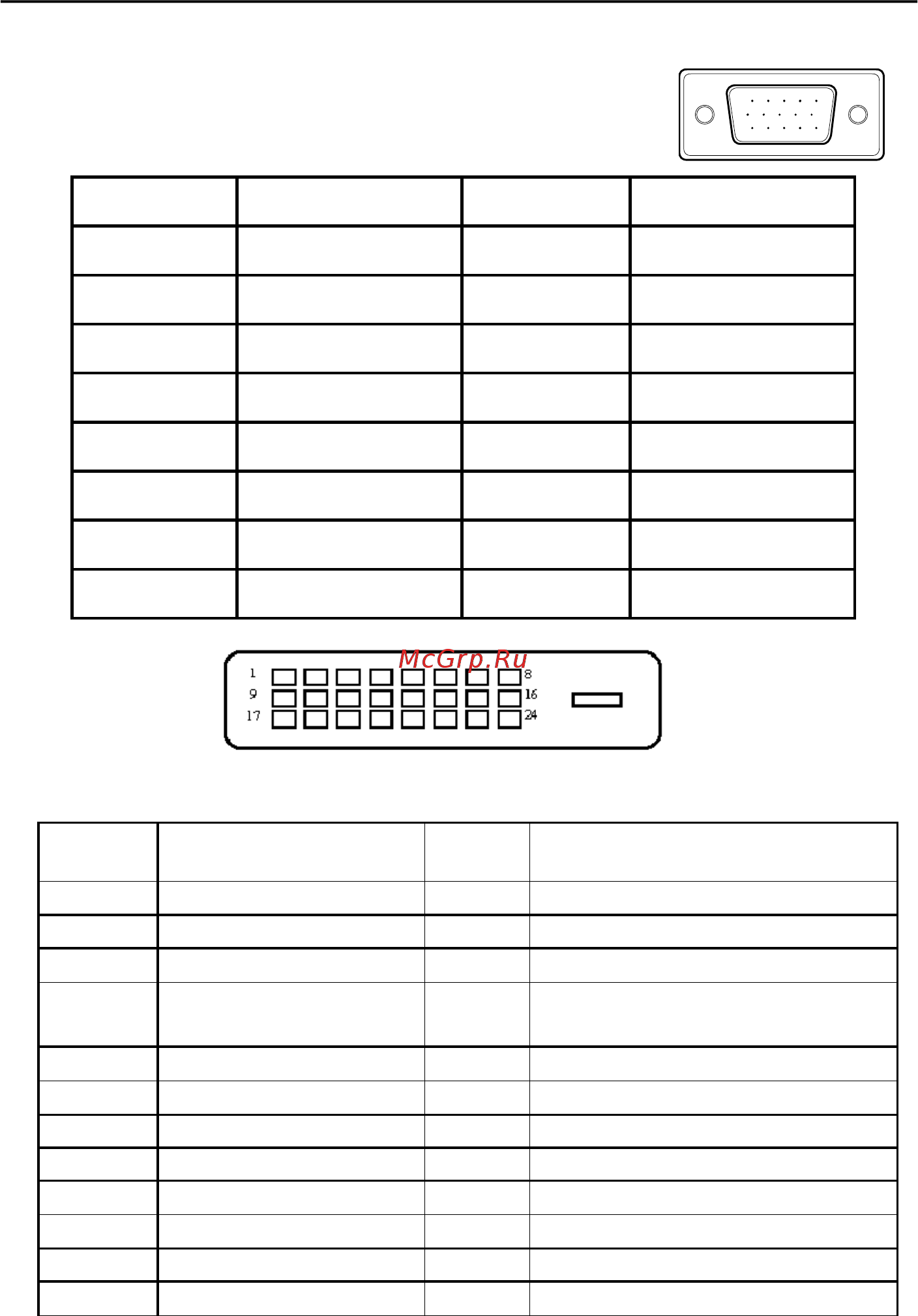

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА

15-контактный сигнальный кабель цветного дисплея

КОНТАКТ №ОПИСАНИЕКОНТАКТ №ОПИСАНИЕ

1. Красный 9.+5V

2. Зеленый 10.Logic Ground

3. Синий 11.Monitor Ground

4.Monitor Ground12.DDC-Serial Data

13.H-Sync

6.R-Ground14.V-Sync

7.G-Ground15.DDC-Serial Clock

8.B-Ground

Контакт

Значение Контак

Значение

1. TMDS Data2- 13. NC

2. TMDS Data2+ 14. Питание +5 В

3. TMDS Data 2 Shield 15.

4. NC 16. Определение "горячего"

Sподключени

5. NC 17. TMDS Data0-

6. DDC Clock 18. TMDS Data0+

7. DDC Data 19. TMDS Data 0 Shield

8. NC 20. NC

9. TMDS Data1- 21. NC

10. TMDS Data1+ 22. TMDS Clock Shield

11. TMDS Data 1 Shield 23. TMDS Clock+

12. NC 24. DDC TMDS Clock-

24-контактный сигнальный кабель цветного дисплея*

* для определенных моделей

Self тест
