Acer S241HQL [15/29] Назначение контактов разъема
![Acer S241HQL [15/29] Назначение контактов разъема](/views2/1208224/page15/bgf.png)
RU-5

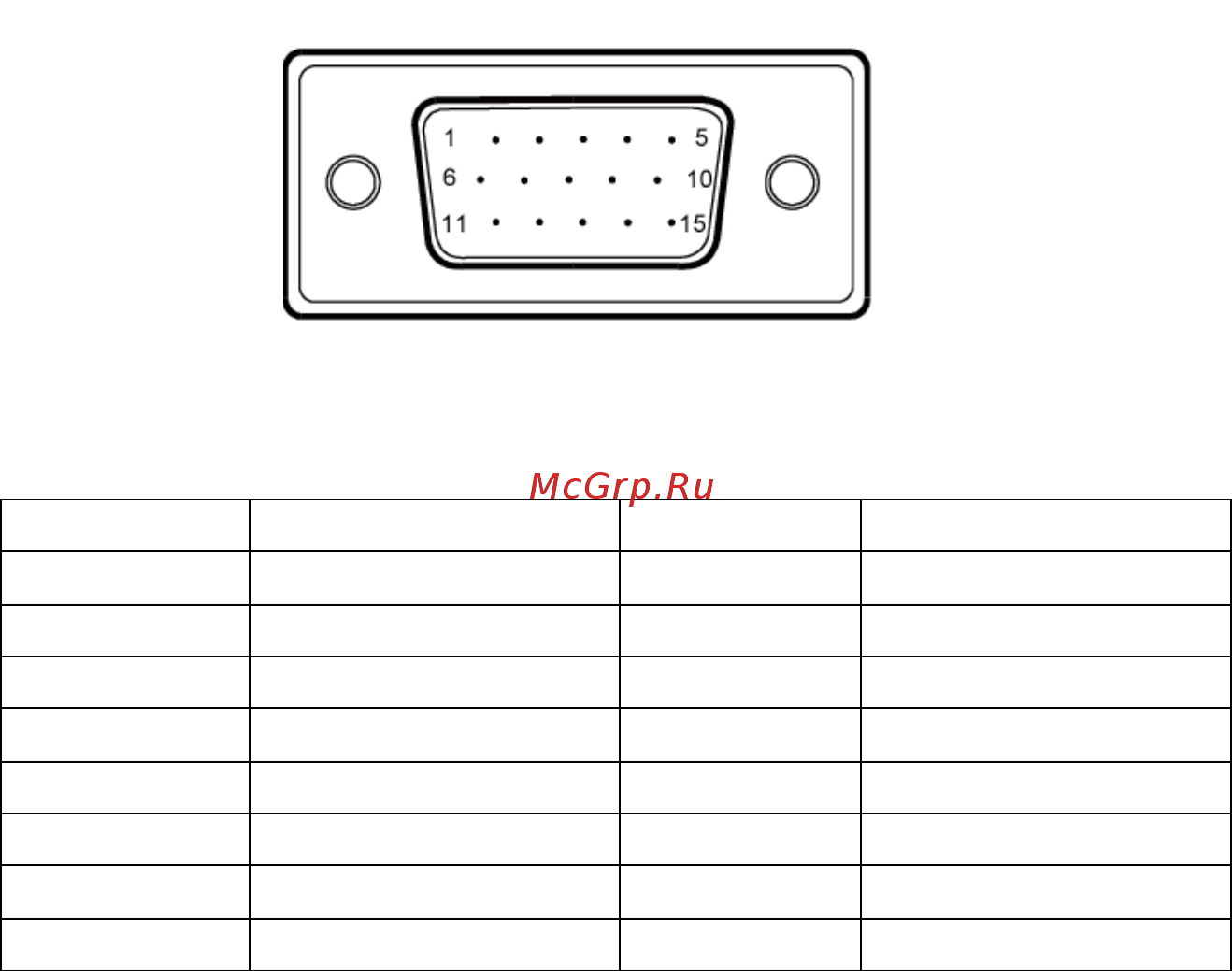

Назначение контактов разъема
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ
1. Красный 9. +5V
2. Зеленый 10. Logic Ground
3. Синий 11. Monitor Ground
4. Monitor Ground 12. DDC-Serial Data
5. DDC-return 13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
