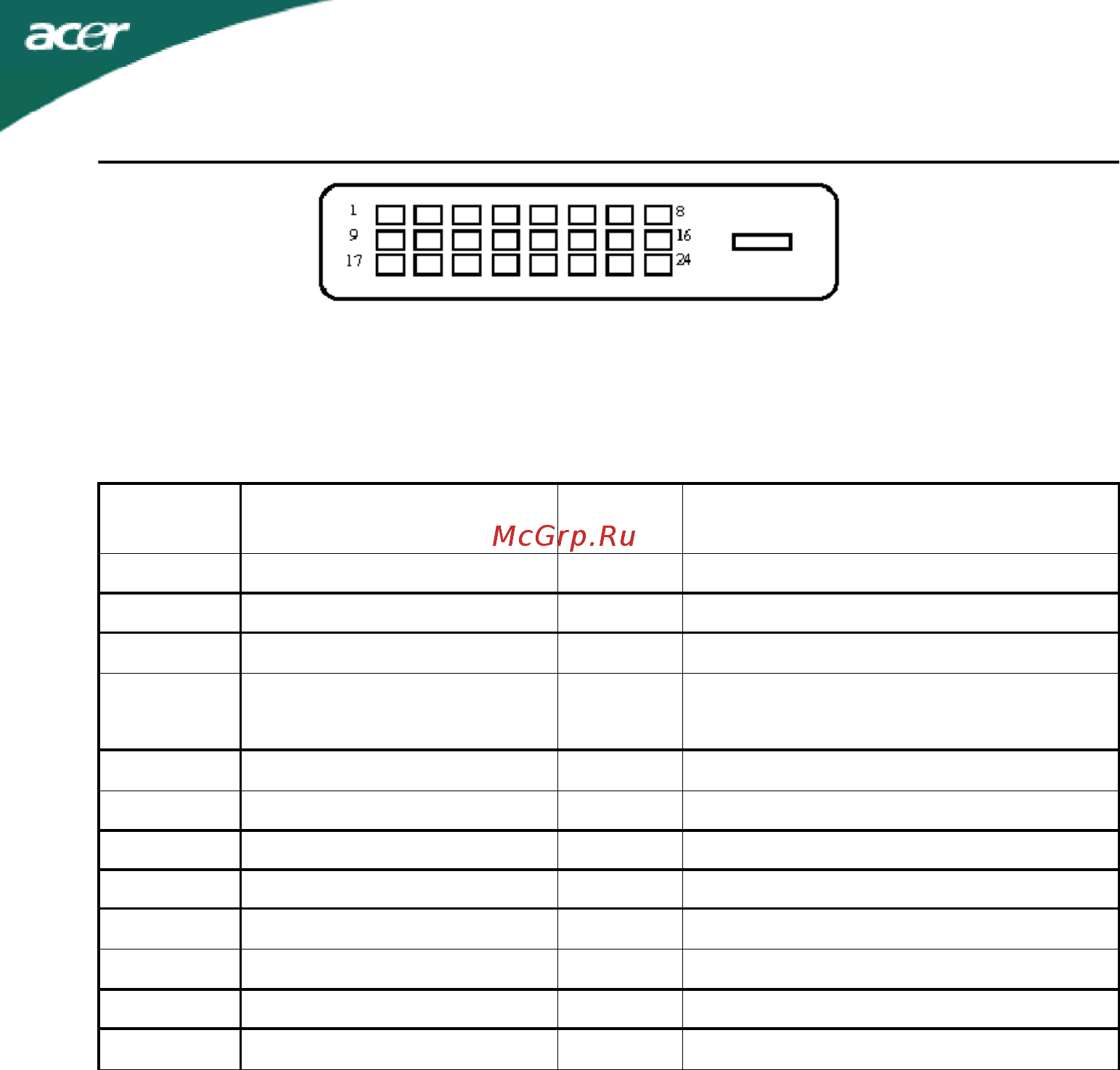

RU-10
Контакт
Значение Контак
т
Значение
1. TMDS Data2- 13. NC
2. TMDS Data2+ 14. Питание +5 В
3. TMDS Data 2/4Shield 15. GND (для +5 В hsync.vsync)
4. NC 16. Определение "горячего"
Sподключени
5. NC 17. TMDS Data0-
6. DDC Clock 18. TMDS Data0+
7. DDC Data 19. TMDS Data 0/5 Shield
8. NC 20. NC
9. TMDS Data1- 21. NC
10. TMDS Data1+ 22. TMDS Clock Shield
11. TMDS Data 1/3Shield 23. TMDS Clock+
12. NC 24. DDC TMDS Clock-
24-контактный сигнальный кабель цветного дисплея*
* для определенных моделей
