Acer P186HV [10/23] Назначение контактов коннектора
![Acer P186HV [10/23] Назначение контактов коннектора](/views2/1208262/page10/bga.png)
RU-9

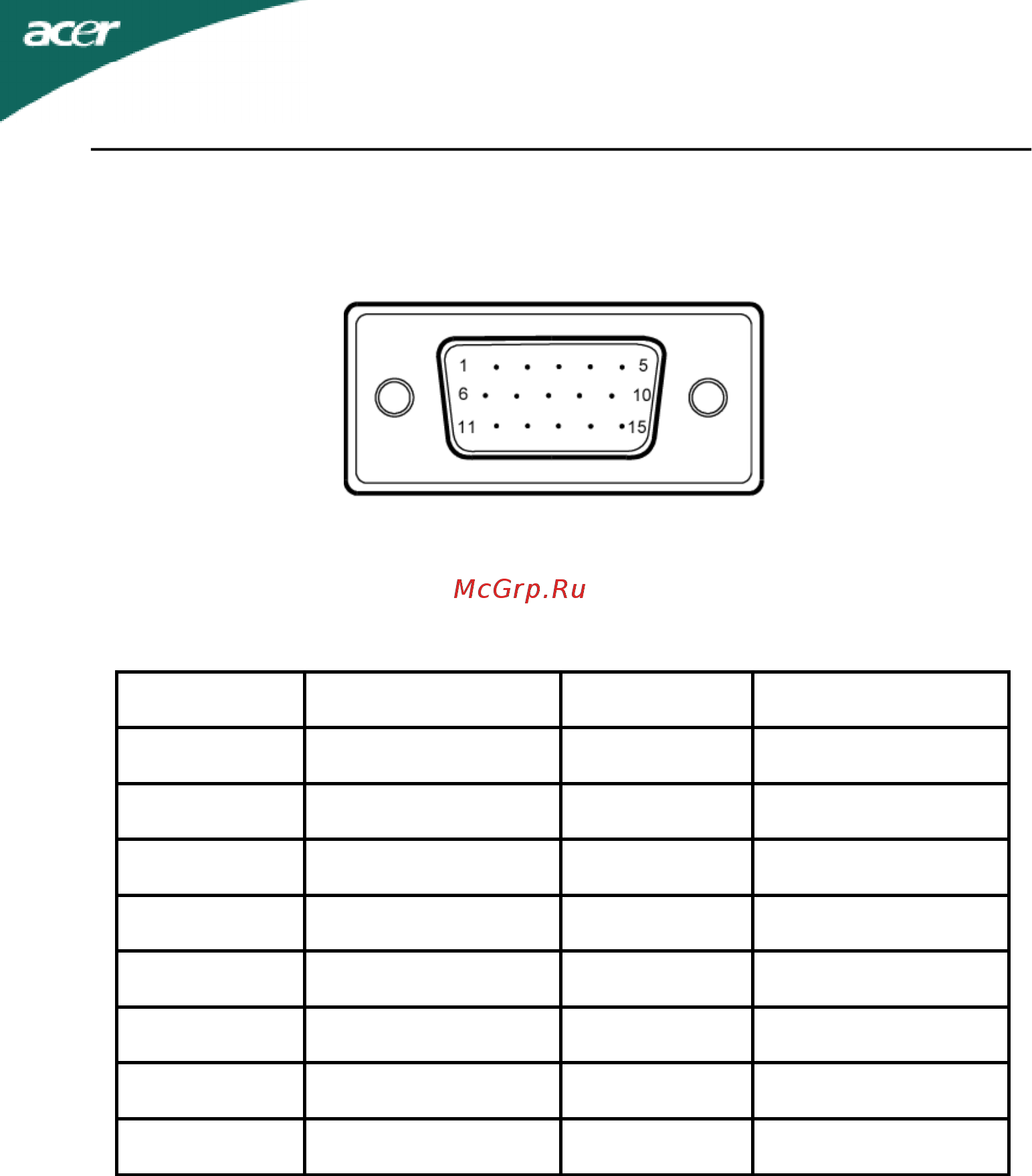

НАЗНАЧЕНИЕ КОНТАКТОВ КОННЕКТОРА
15-контактный сигнальный кабель цветного дисплея
1.9.+5V
2.10.Logic Ground
3.11.Monitor Ground
4.Monitor Ground12.DDC-Serial Data
5.DDC-return13.H-Sync
6.R-Ground14.V-Sync
7.G-Ground15.DDC-Serial Clock
8.B-Ground
КОНТАКТ № ОПИСАНИЕ КОНТАКТ №ОПИСАНИЕ
Красный
Зеленый
Синий
