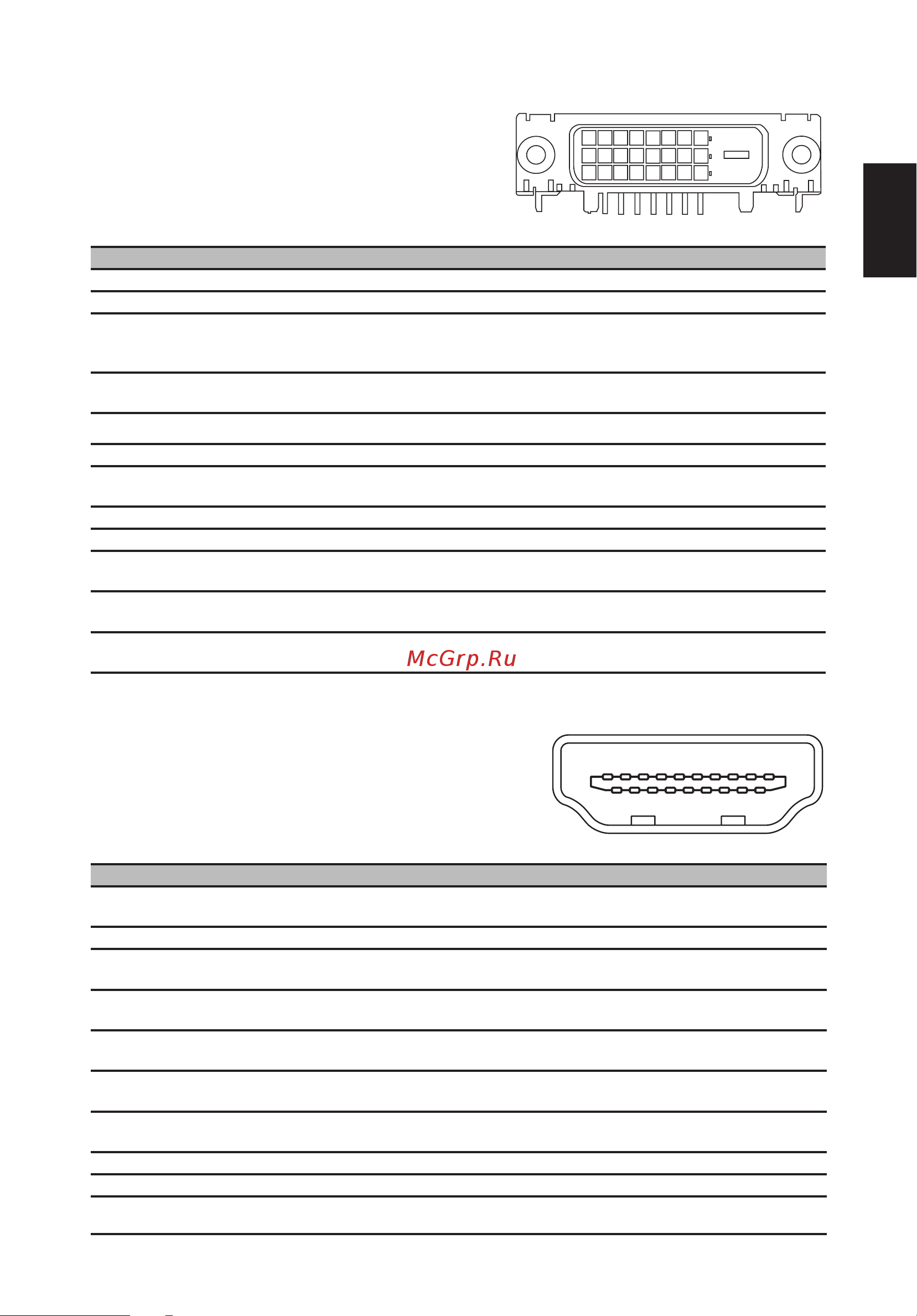

24-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Канал передачи данных TMDS 2+ 13 NC
2 Канал передачи данных TMDS 2- 14 Питание +5 В
3 Экранированный канал передачи
данных TMDS 2/4»
15 GND (Общий провод для +5
В, построчная синхронизация,
покадровая синхронизация)
4 NC 16 Определение "горячего"
подключения
5 NC 17 Канал передачи данных DDC 0-
6 Синхронизация DDC 18 Канал передачи данных DDC 0+
7 Канал передачи данных DDC 19 Экранированный канал передачи
данных TMDS 0/5
8 NC 20 NC
9 Канал передачи данных TMDS 1- 21 NC
10 Канал передачи данных TMDS 1+ 22 TMDS, синхронизация,
экранирование
11 Экранированный канал передачи
данных TMDS 1/3
23 Положительная синхронизация
DDC TMDC +
12 NC 24 Отрицательная синхронизация
DDC TMDC
19-контактный сигнальный кабель цветного дисплея
КОНТАКТ № Описание КОНТАКТ № Описание
1 Канал передачи данных DDC 2+ 2 Экранированный канал передачи
данных TMDS 2
3 Канал передачи данных DDC 2- 4 Канал передачи данных DDC 1+
5 Экранированный канал
передачи данных TMDS 1
6 Канал передачи данных DDC1-
7 Канал передачи данных DDC 0+ 8 Экранированный канал передачи
данных TMDS 0
9 Канал передачи данных DDC 0- 10 Положительная синхронизация
DDC TMDC+
11 TMDS, синхронизация,
экранирование
12 Отрицательная синхронизация
DDC TMDC-
13 CEC 14 Зарезервировано (нормально
замкнутое состояние в устройстве)
15 SCL 16 SDA
17 Земля DDC/CEC 18 Питание +5 В
19 Определение "горячего"
подключения
