Acer G215HL [11/23] Контакт значение контак т значение

RU-10

Контакт

Значение Контак

Значение

1. TMDS Data2- 13. NC

2. TMDS Data2+ 14. Питание +5 В

3. TMDS Data 2/4Shield 15. GND (для +5 В hsync.vsync)

4. NC 16. Определение "горячего"

Sподключени

5. NC 17. TMDS Data0-

6. DDC Clock 18. TMDS Data0+

7. DDC Data 19. TMDS Data 0/5 Shield

8. NC 20. NC

9. TMDS Data1- 21. NC

10. TMDS Data1+ 22. TMDS Clock Shield

11. TMDS Data 1/3Shield 23. TMDS Clock+

12. NC 24. DDC TMDS Clock-

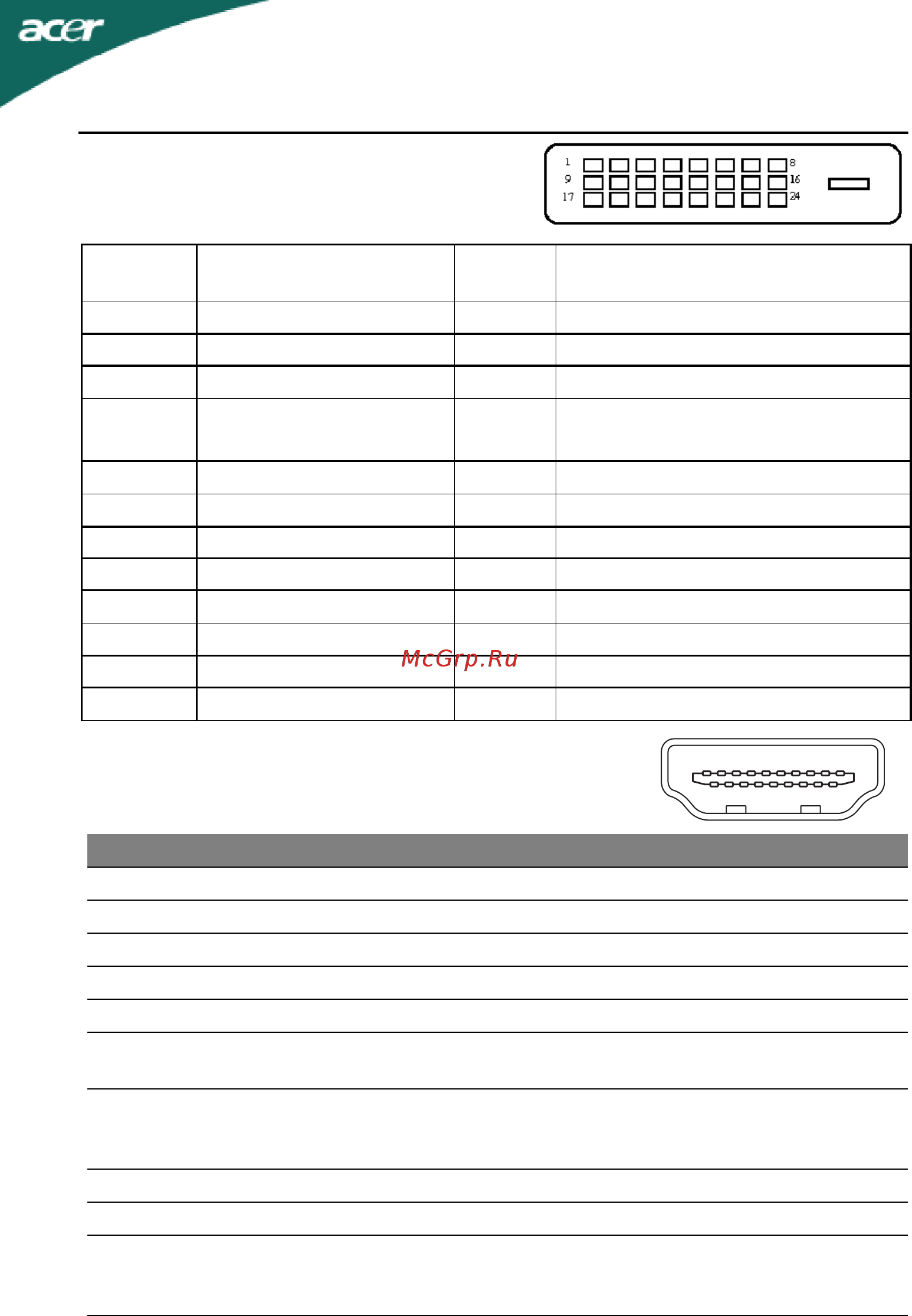

24-контактный сигнальный

кабель цветного дисплея*

19-контактный сигнальный

кабель цветного дисплея*

* для определенных моделей

КОНТАКТ № Описание КОНТАКТ № Описание

1 Данные TMDS 2+ 2 Данные TMDS 2 экран

3 Данные TMDS 2- 4 Данные TMDS 1+

5 Данные TMDS 1 экран 6 Данные TMDS 1-

7 Данные TMDS 0+ 8 Данные TMDS 0 экран

9 Данные TMDS 0- 10 Тактовый сигнал TMDS +

11 Тактовый сигнал

TMDS, экран

12 Тактовый сигнал TMDS -

13 CEC 14 Зарезервировано

(нормально замкнутое

состояние в устройстве)

15 SCL 16 SDA

17 Земля DDC/CEC 18 Питание +5 В

19 Определение

"горячего"

подключения

1357911

810 462

13151719

12141618

* для определенных моделей
