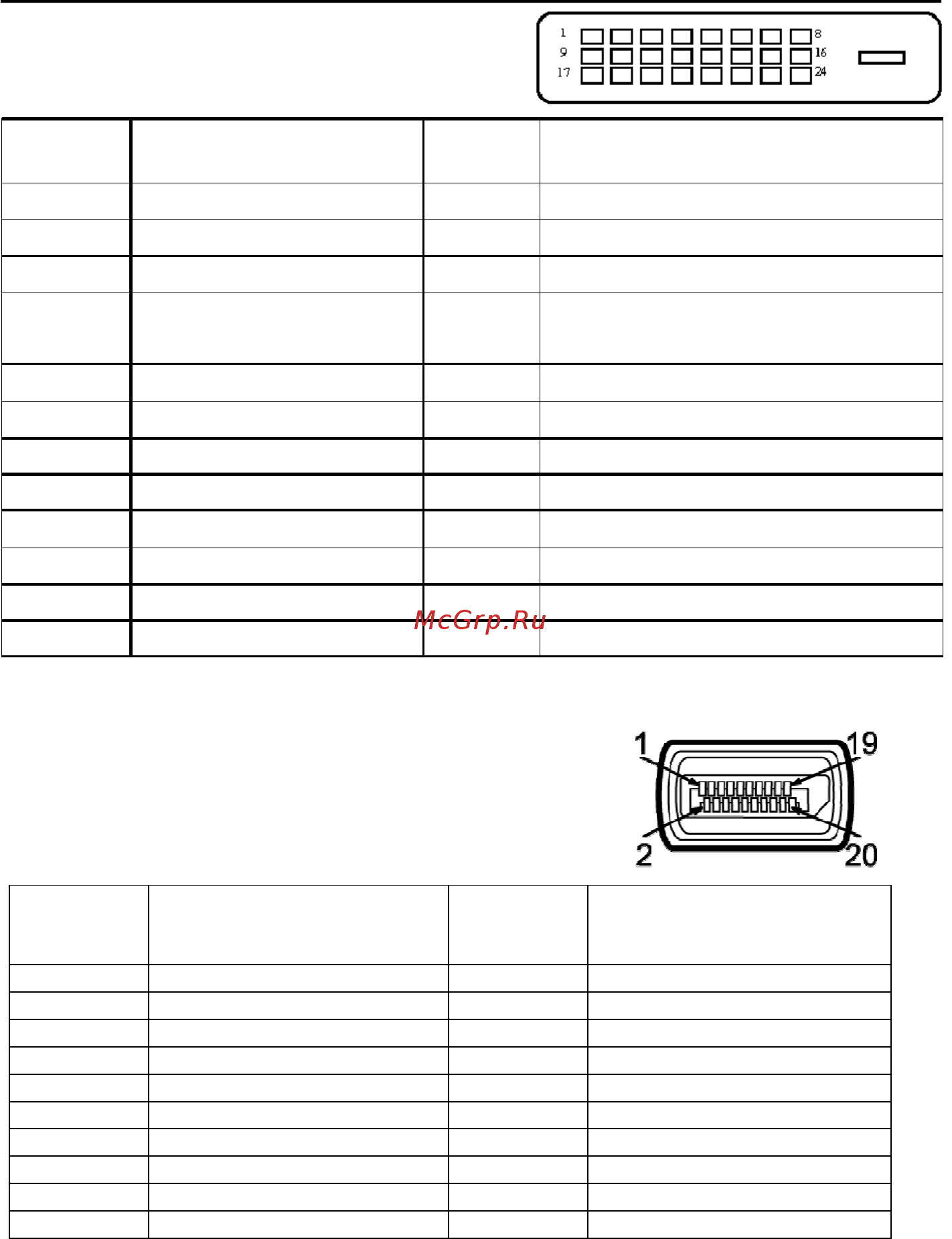

Acer B273PHL [13/24] Разъем displayport

RU-12

Контакт

Значение Контак

Значение

1. TMDS Data2- 13. TMDS Data3+

2. TMDS Data2+ 14. Питание +5 В

3. TMDS Data GND 15. Self tect

4. TMDS Data4- 16. Определение "горячего"

Sподключени

5. TMDS Data4+ 17. TMDS Data0-

6. DDC Clock 18. TMDS Data0+

7. DDC Data 19. TMDS Data GND

8. NC 20. TMDS Data5-

9. TMDS Data1- 21. TMDS Data5+

10. TMDS Data1+ 22. TMDS Clock GND

11. TMDS Data GND 23. TMDS Clock+

12. TMDS Data3- 24. TMDS Clock-

24-контактный сигнальный кабель

цветного дисплея*

*для определенных моделей

Разъем DisplayPort

Номер

контакта

Сторона сигнального

кабеля с 20-ю

контактами

Номер

контакта

Сторона сигнального

кабеля с 20-ю

контактами

1 ML0(p) 11 ЗЕМЛЯ

2 ЗЕМЛЯ 12 ML3(n)

3 ML0(n) 13 ЗЕМЛЯ

4 ML1(p) 14 ЗЕМЛЯ

5 ЗЕМЛЯ 15 AUX(p)

6 ML1(n) 16 ЗЕМЛЯ

7 ML2(p) 17 AUX(n)

8 ЗЕМЛЯ 18 HPD

9 ML2(n) 19 DP_PWR Возврат

10 ML3(p) 20 +3.3V DP_PWR
