Acer B273HL [13/24] Для определенных моделей

RU-12

Контакт

Значение Контак

Значение

1. TMDS Data2- 13. TMDS Data3+

2. TMDS Data2+ 14. Питание +5 В

3. TMDS Data GND 15. Self tect

4. TMDS Data4- 16. Определение "горячего"

Sподключени

5. TMDS Data4+ 17. TMDS Data0-

6. DDC Clock 18. TMDS Data0+

7. DDC Data 19. TMDS Data GND

8. NC 20. TMDS Data5-

9. TMDS Data1- 21. TMDS Data5+

10. TMDS Data1+ 22. TMDS Clock GND

11. TMDS Data GND 23. TMDS Clock+

12. TMDS Data3- 24. TMDS Clock-

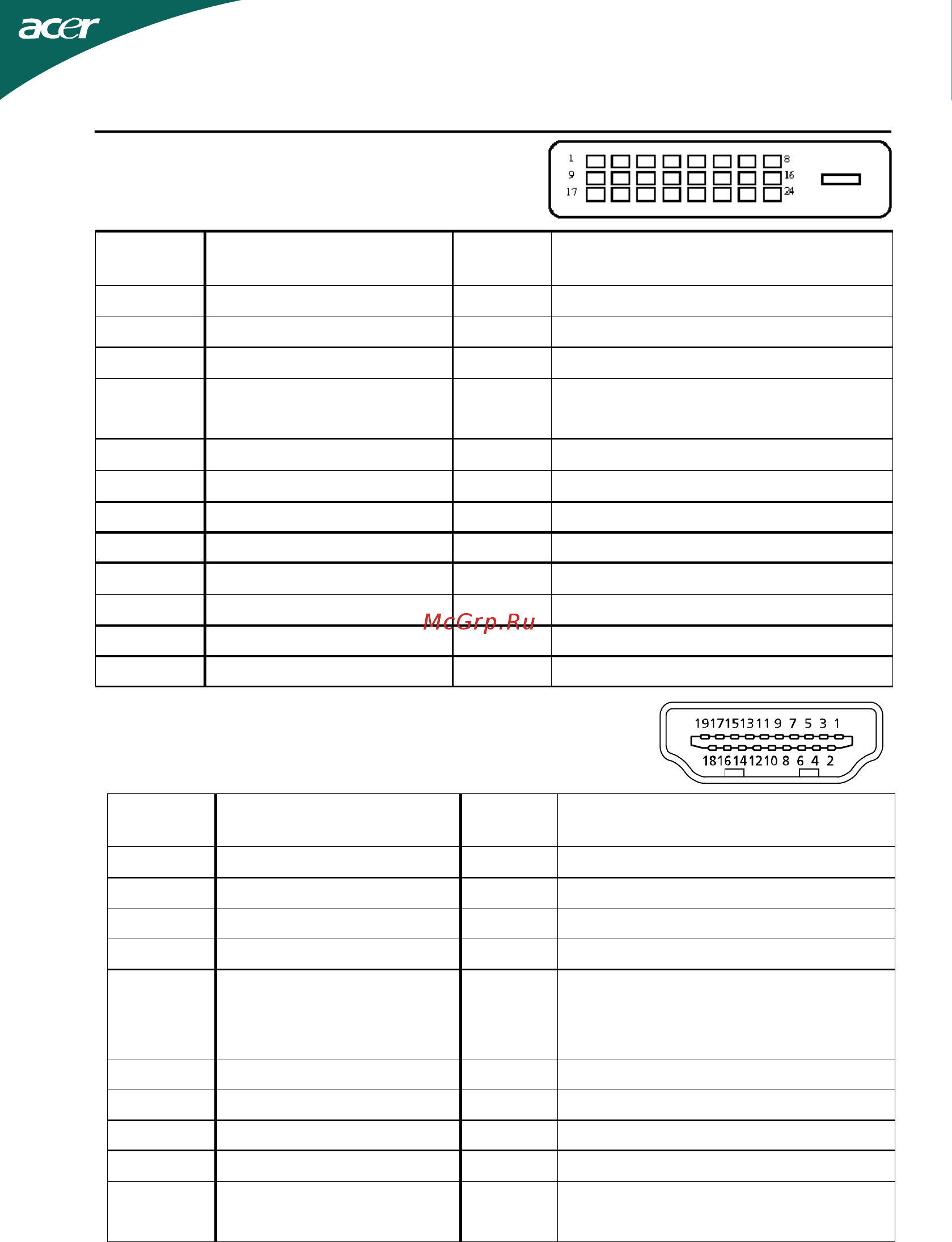

24-контактный сигнальный кабель

цветного дисплея*

19-контактный сигнальный кабель

цветного дисплея*

*для определенных моделей

Контакт

Значение Контак

Значение

1. Данные TMDS 2+ 10. Тактовый сигнал TMDS +

2. Данные TMDS 2 экран

11. Тактовый сигнал TMDS, экран

3. Данные TMDS 2- 12. Тактовый сигнал TMDS -

4. Данные TMDS 1+ 13. CEC

5. Данные TMDS 1 экран

14. Зарезервировано (нормально

замкнутое состояние в

устройстве)

6. Данные TMDS 1- 15. SCL

7. Данные TMDS 0+ 16. SDA

8. Данные TMDS 0 экран

17. Земля DDC/CEC

9. Данные TMDS 0- 18. Питание +5 В

19. Определение "горячего"

подключения
