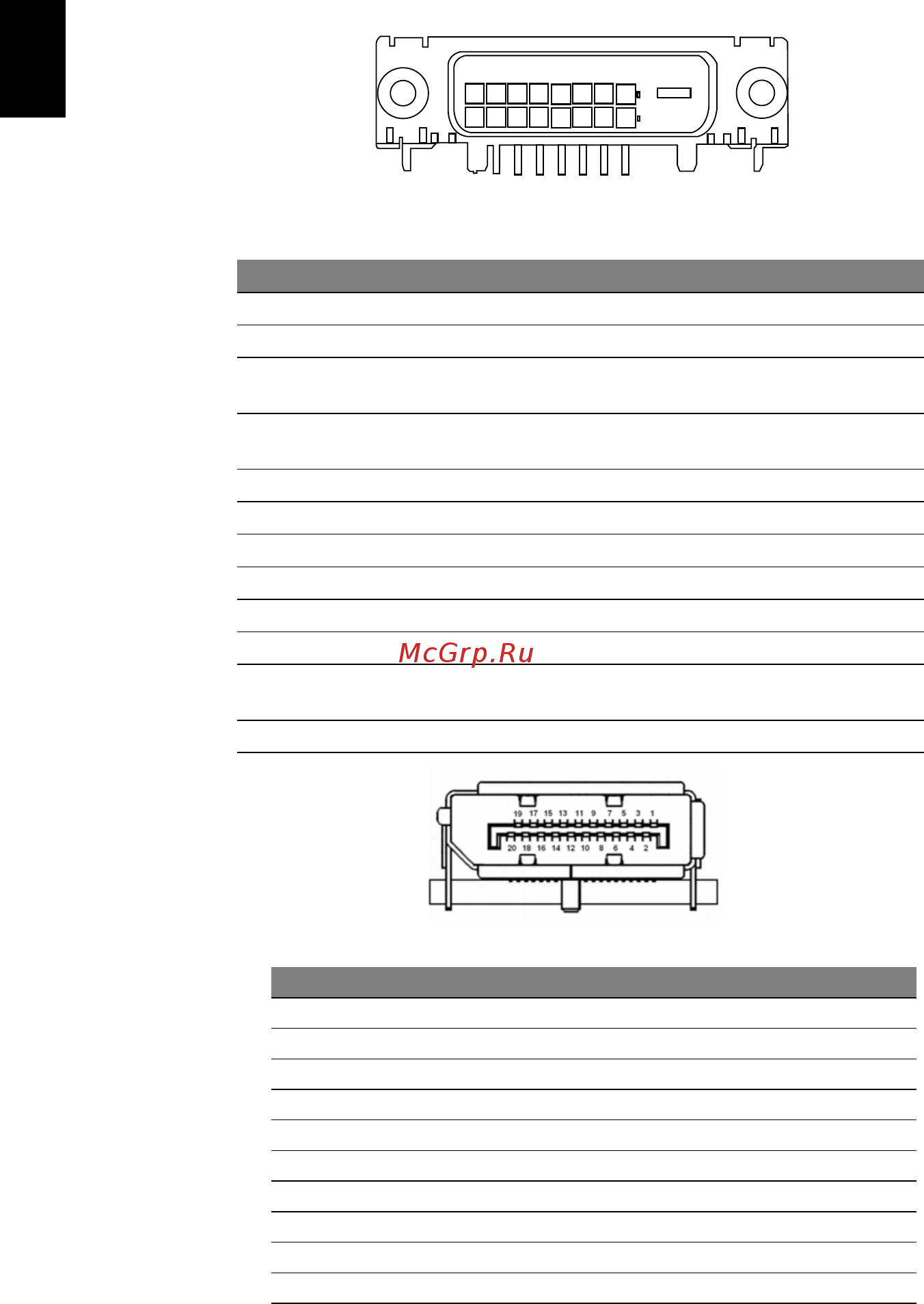

24-контактный сигнальный кабель цветного дисплея

КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ

1 TMDS Data 2- 13 NC

2 TMDS Data 2+ 14 Питание +5 В

3 TMDS Data 2/4

Shield

15 GND

(для +5 Вhsync.vsync)

4NC 16Определение

"горячего" подключени

5 NC 17 TMDS Data0-

6 DDC Clock 18 TMDS Data0+

7 DDC Data 19 TMDS Data 0/5 Shield

8NC 20NC

9 TMDS Data 1- 21 NC

10 TMDS Data 1+ 22 TMDS Clock Shield

11 TMDS Data 1/3

Shield

23 TMDS Clock+

12 NC 24 DDC TMDS Clock-

№ контакта Описание № контакта Описание

Lane0(p)

GND

Lane0(p)

Lane1(p)

GND

Lane1(n)

Lane2(p)

GND

Lane3(n)

Lane3(p)

GND

Lane3(n)

Cong1

Cong2

AUX_CH (n)

GND

AUX_CH (p)

Обнаружение Hot Plug

Обратный провод питания DP

Питание DP

20-контактный сигнальный кабель цветного дисплея
