Acer B243HL [21/30] Назначение контактов разъема

Русский

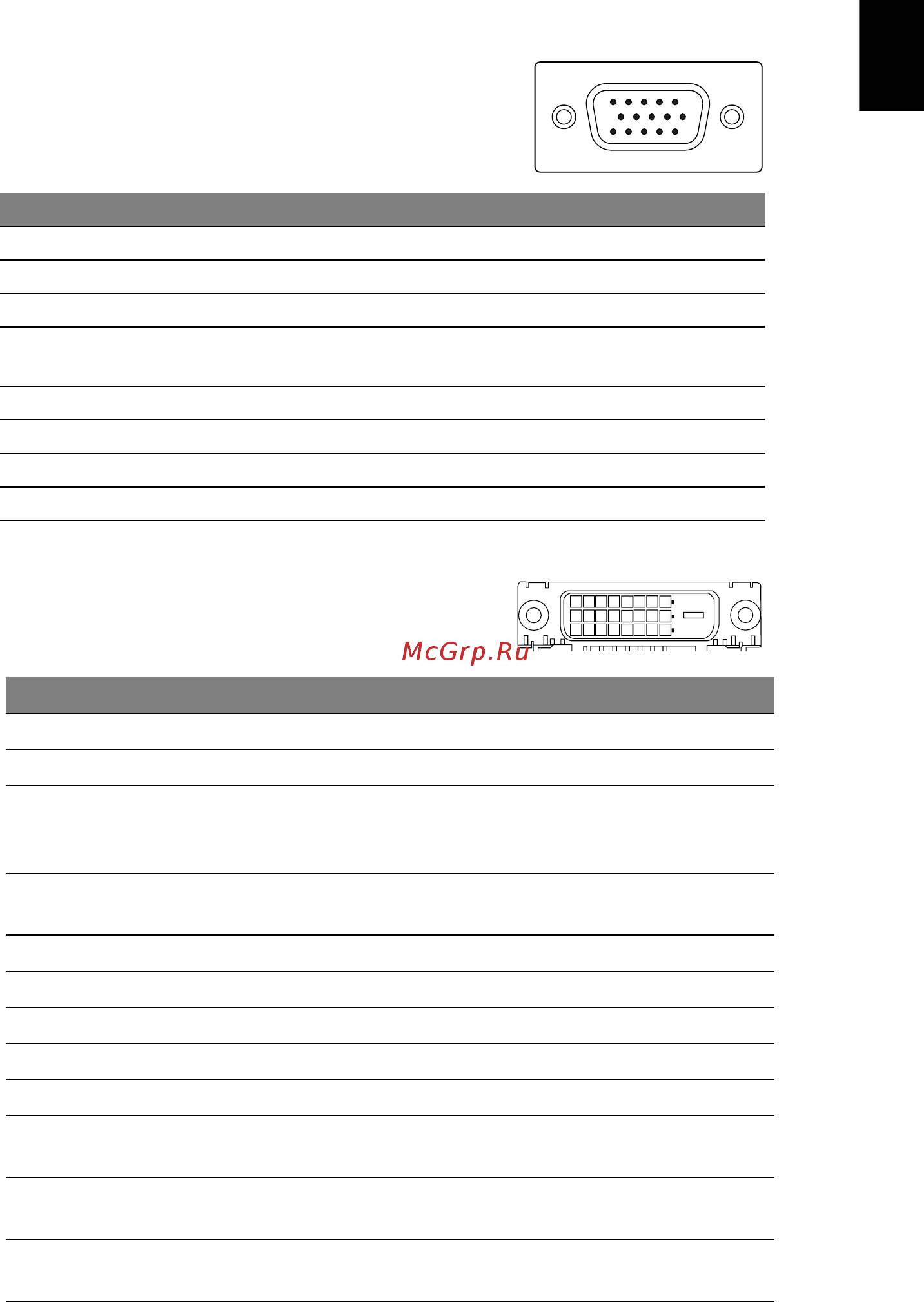

Назначение контактов разъема

15-контактный сигнальный кабель

цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 Красный 9+5 В

2 Зеленый 10 Логическая земля

3 Синий 11 Земля монитора

4 Земля монитора 12 DDC-последовательные

данные

5 DDC-обратный провод 13 Строчная синхронизация

6R-земля 14 Кадровая синхронизация

7G-земля 15 DDC-тактовый сигнал

8B-земля

24-контактный сигнальный

кабель цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 Данные TMDS 2- 13 Нормально замкнутый

2 Данные TMDS 2+ 14 Питание +5 В

3 Данные TMDS

2/4 экран

15 ЗЕМЛЯ (обратный провод

для +5 В, строчная и

кадровая развертка)

4 Нормально замкнутый 16 Определение "горячего"

подключения

5 Нормально замкнутый 17 Данные TMDS 0-

6 Тактовый сигнал DDC 18 Данные TMDS 0+

7 Данные DDC 19 Данные TMDS 0/5 экран

8 Нормально замкнутый 20 Нормально замкнутый

9 Данные TMDS 1- 21 Нормально замкнутый

10 Данные TMDS 1+ 22 Тактовый сигнал TMDS,

экран

11 Данные TMDS

1/3 экран

23 Тактовый сигнал TMDS +

12 Нормально

замкнутый 24 Тактовый сигнал DDC

TMDS -
