Acer B235HL [12/24] Контактный сигнальный кабель цветного дисплея

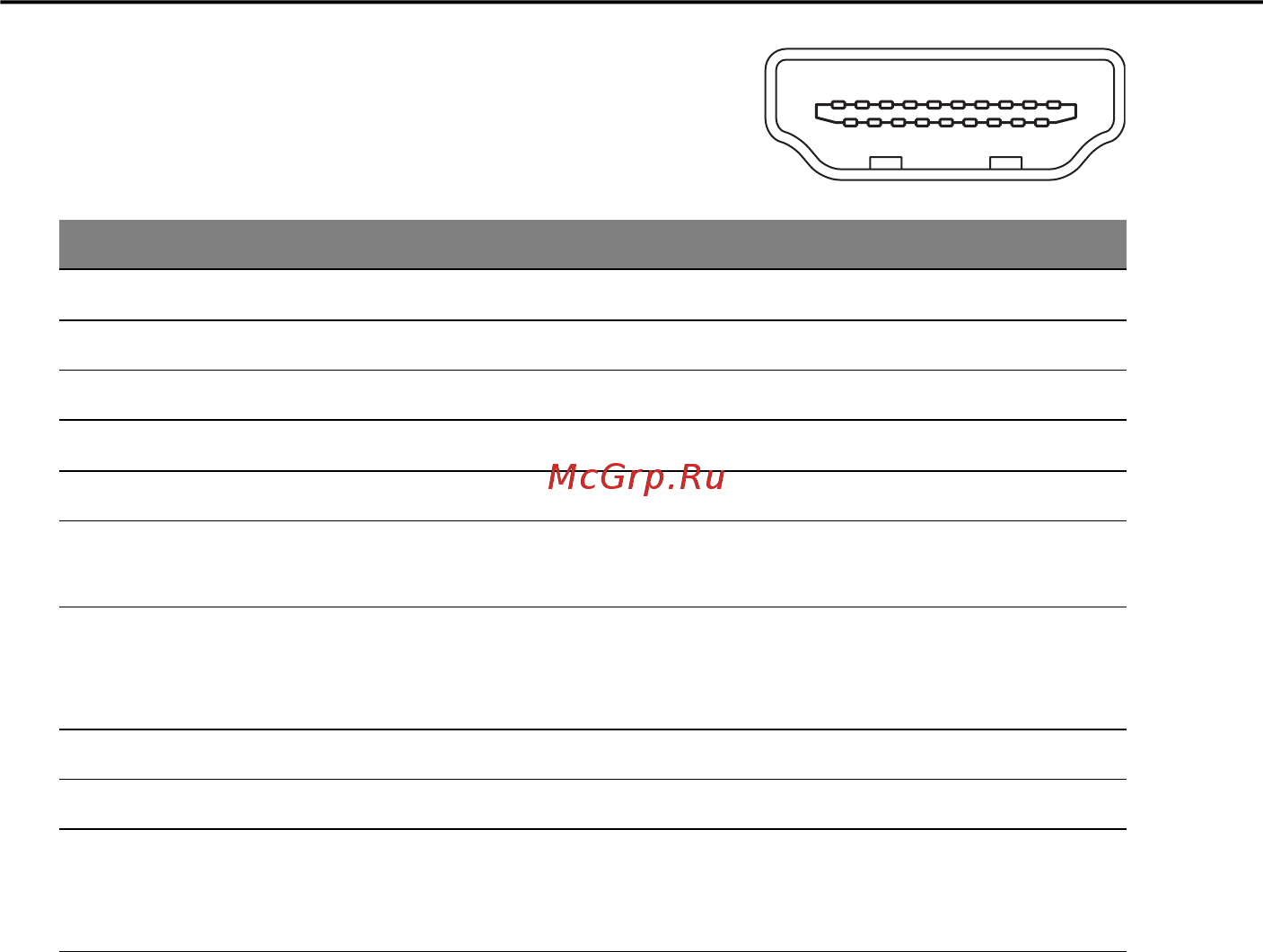

19-контактный сигнальный

кабель цветного дисплея*

* для определенных моделей

КОНТАКТ № Описание КОНТАКТ № Описание

1 Данные TMDS 2+ 2 Данные TMDS 2 экран

3 Данные TMDS 2- 4 Данные TMDS 1+

5 Данные TMDS 1 экран 6 Данные TMDS 1-

7 Данные TMDS 0+ 8 Данные TMDS 0 экран

9 Данные TMDS 0- 10 Тактовый сигнал TMDS +

11 Тактовый сигнал

TMDS, экран

12 Тактовый сигнал TMDS -

13 CEC 14 Зарезервировано

(нормально замкнутое

состояние в устройстве)

15 SCL 16 SDA

17 Земля DDC/CEC 18 Питание +5 В

19 Определение

"горячего"

подключения

1357911

810 462

13151719

12141618

RU-11
