AEG STM 30 182240 [7/11] Монтаж

7

Технические характеристики

(данные в таблице приведены для справки; в первую очередь следует руководствоваться данными, указанными на заводской табличке прибора)

Таблица 1

Модель STM 20 STM 30 STM 40

Вместимость л 200 300 400

Масса (без воды) кг 75 95 126

Макс. расход л/мин 30 38 45

k, мм 1035 1040 1160

Допустимое избыточное давление 0,6 МПа (6 бар)

Монтаж

Требования по монтажу

Требования по монтажу

Перед транспортировкой прибора к месту установки рекомендуется демонтировать корпус водонагревателя (см. п. "2.4"). Это

позволит избежать случайного загрязнения или поврежденияе.

Требования к месту монтажа

Требования к месту монтажа

- Прибор должен быть установлен в помещении, защищенном от воздействия низких температур.

1. Снимите пластмассовую крышку (6).

2. Снимите ручку регулятора температуры (1).

3. Снимите крышку электрической коробки (3) и извлеките

кабельный сальник (8).

4. Снимите пластмассовый корпус прибора (4).

Монтаж:

Монтаж производится в обратном порядке.

Перед подсоединением водопровода и циркуляционного

трубопровода установите корпус и крышку в исходное положение.

Подсоединение водопровода

гидростатическое давление превышает 0,48 MПа, то следует установить узел защитных устройств AD 832, арт. номер 612 896 832.

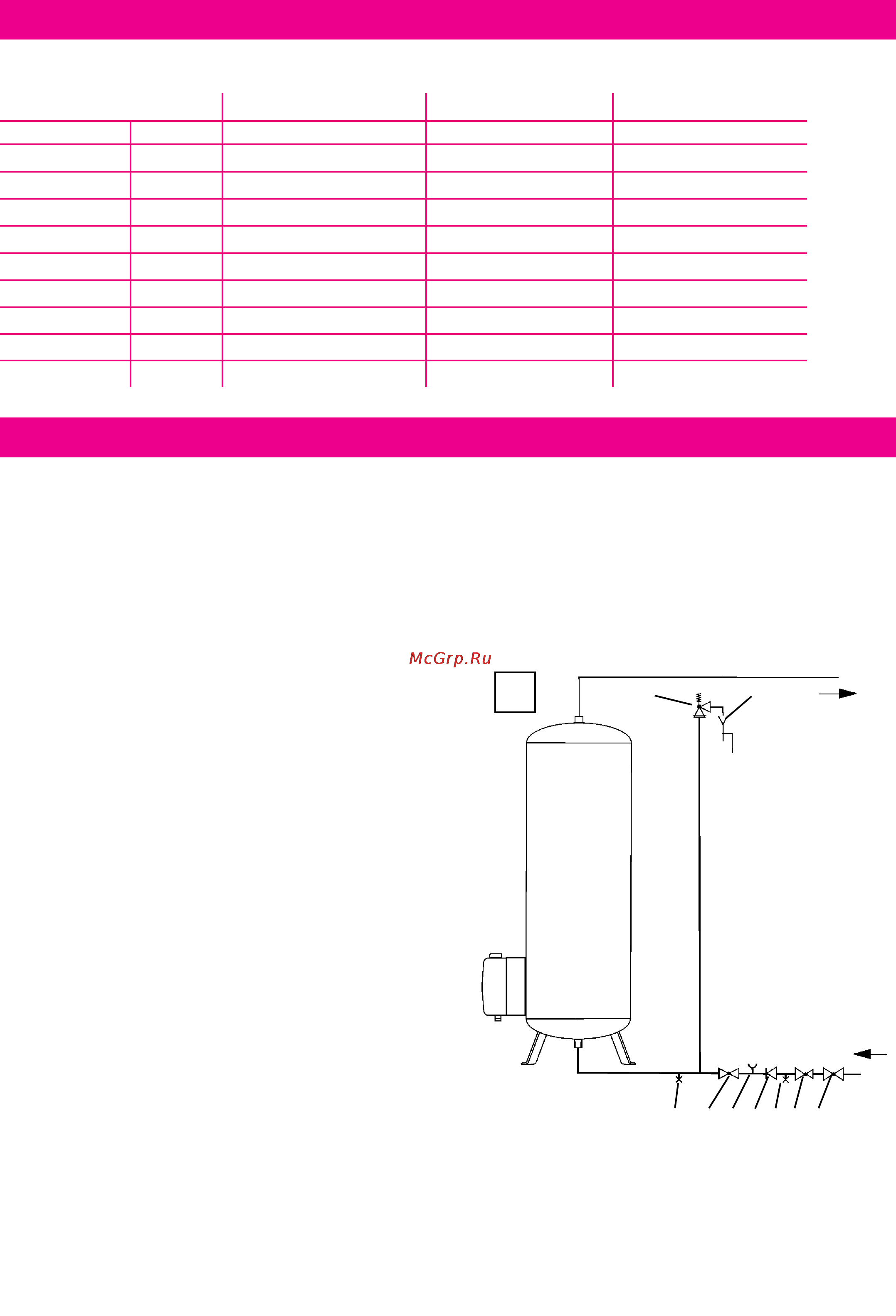

Схема подсоединения трубопроводной арматуры 4:

a Запорный клапан b Редукционный клапан (при необходимости) c Сервисный клапан

d Обратный клапан e Штуцер для подключения измерительных приборов f Сливной клапан

g Предохранительный клапан G _, 0,6 MПа (6 бар) h Трубопровод для сброса давления
