46

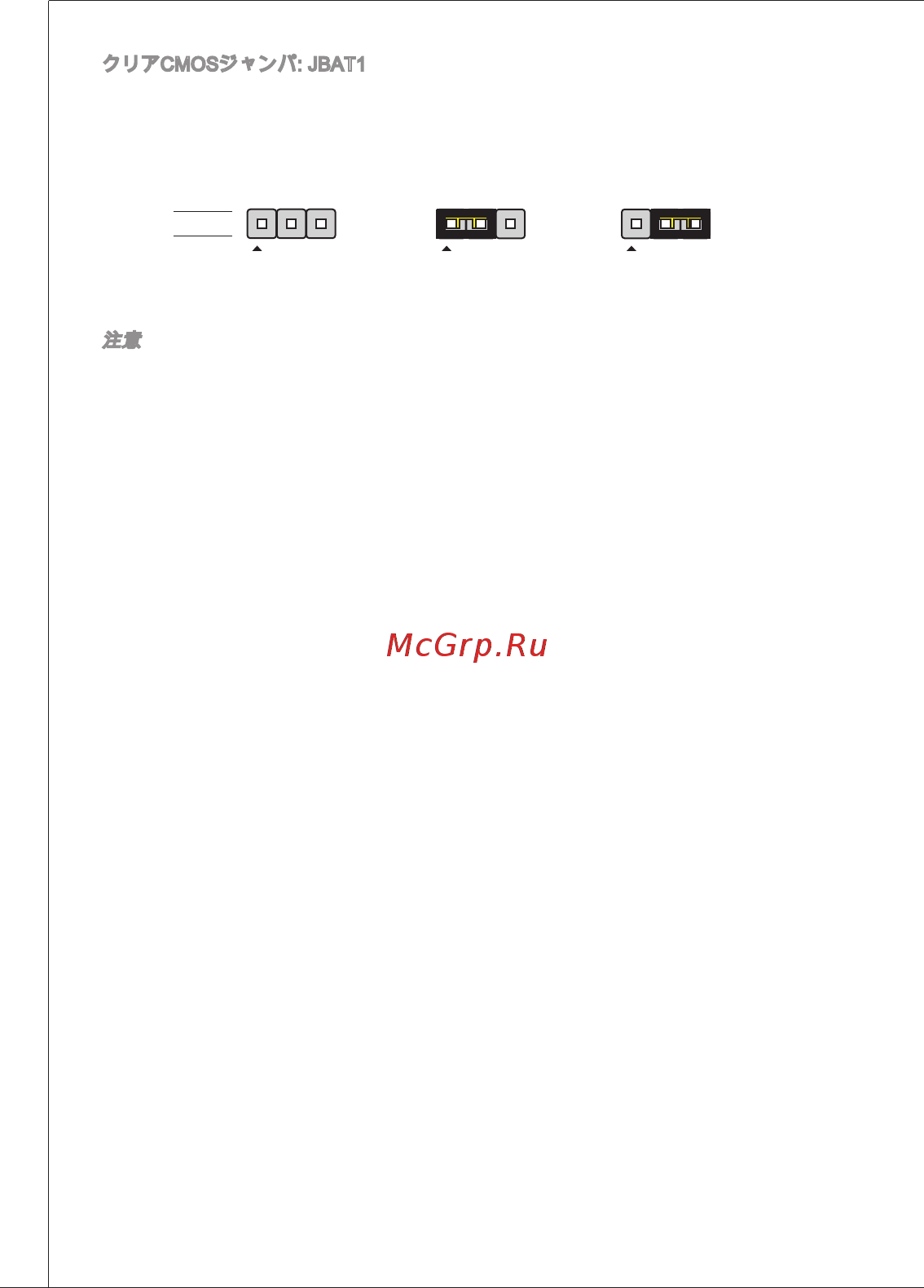

クリアCMoSジャンパ: JBat
本製品にはBioSの設定情報を保持するなどの目的でCMoSメモリを搭載してお
り、搭載するボタン電池から電力を供給することで情報を保持しています。こ
のCMoSメモリに蓄えられたデバイス情報によって、oSを迅速に起動させるこ
とが可能になります。システム設定をクリアしたい場合はこのジャンパを押し
てください。
1
1
1
JBat
データを保存 データをクリア
注意
CMoSクリアを行う際は、まずコンセントから電源コードを抜いてください。
CMoSをクリアするには、システムがオフの間にピン2-3をショート(短絡)しま
す。次いでピン-2をショートに戻します。システム起動時のCMoSのクリアは
絶対止めてください。マザーボードの破損や火災などに及ぶ危険があります。
