00

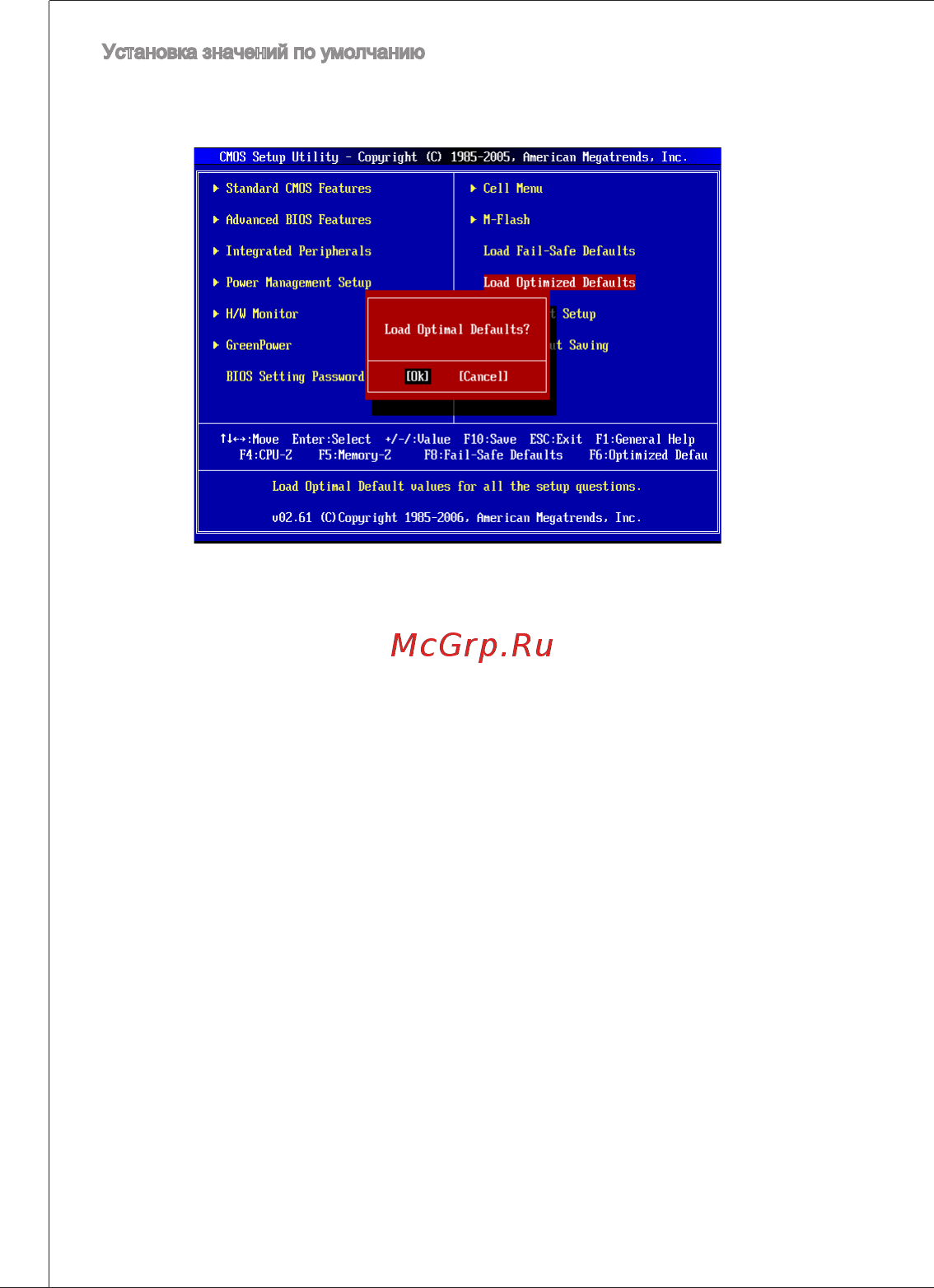

Установка значений по умолчанию
Для стабильной работы системы вы можете загрузить настройки BioS по
умолчанию, установленные производителем системной платы.
