06
安装内存模组

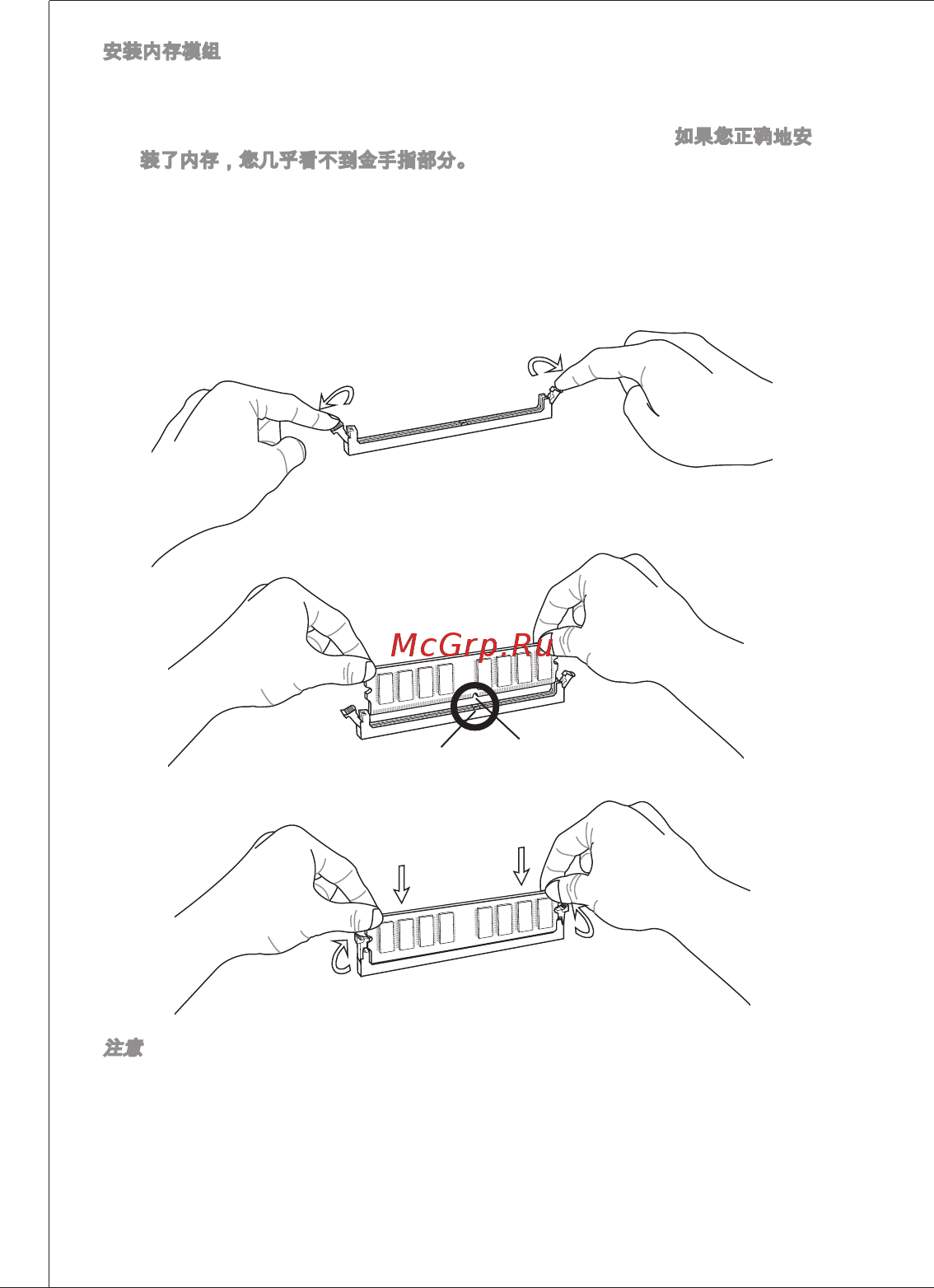

内存模组的中央仅有一个缺口，内存只能按正确的方向安装到插槽中。
垂直插入内存模组到dimm插槽中，然后将其推入，直到内存模组金手指部分
完全插入。当内存模组完全到位，两边塑料卡口将自动闭合。如果您正确地安
装了内存，您几乎看不到金手指部分。
手动检查内存模组是否由两边塑料卡口完全锁定。
.
2.
3.
缺口
触点
注意
在双通道模式下，不同的内存插槽中，一定要使用同类型同密度的内存模组。
要成功地启动系统，必须首先将内存模组插入dimm插槽中。
*
*
