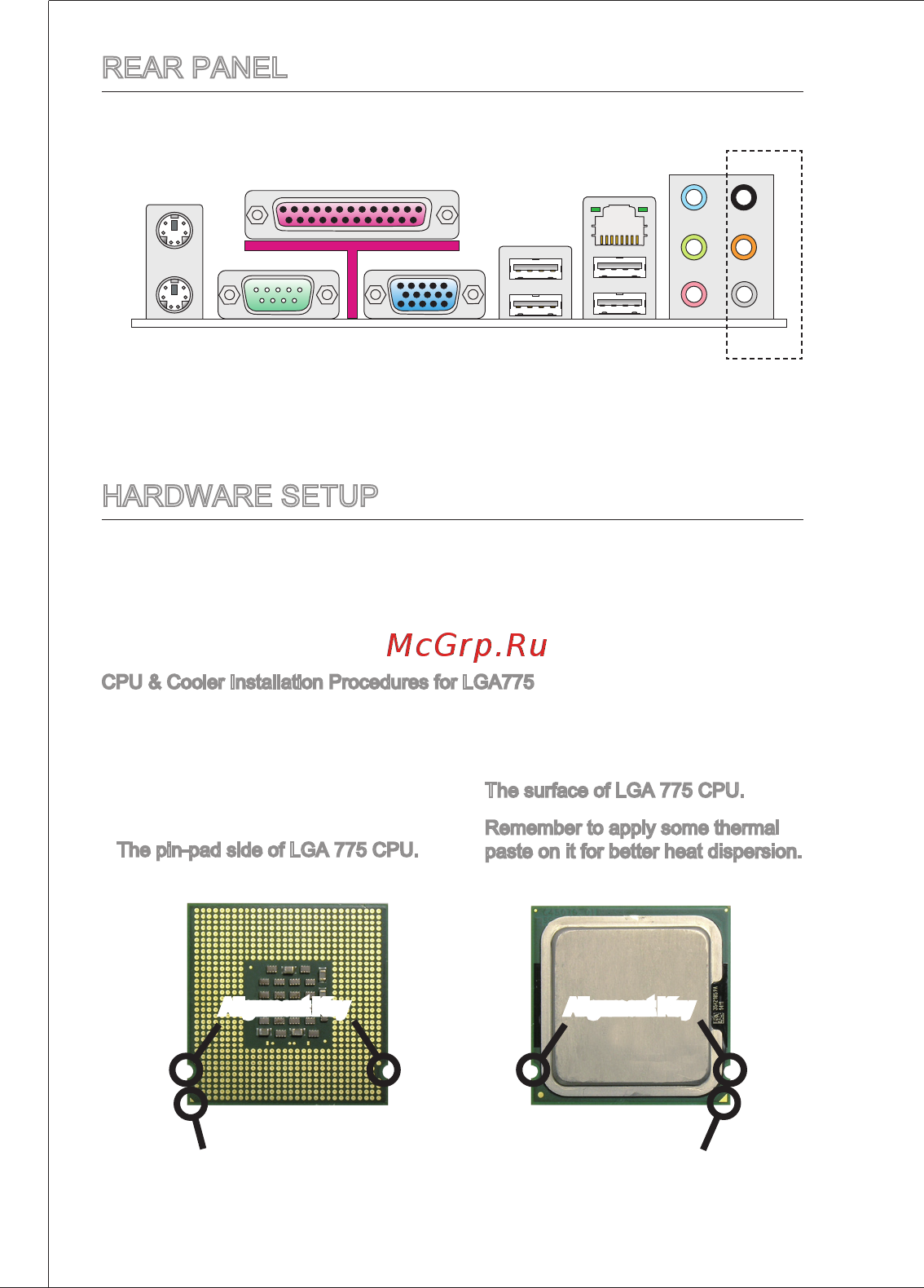

REAR PANEL The rear panel provides the following connectors PS 2 keyboard Serial port VGA port USB ports MIC SS Out optional Note To reach the 8 channel sound effect the 7th and 8th channels must be out put from front panel if you purchase the mainboard with 3 audio jacks HARDWARE SETUP This chapter tells you how to install the CPU memory modules and expansion cards as well as how to setup the jumpers on the mainboard It also provides the instructions on connecting the peripheral devices such as the mouse keyboard etc While doing the installation be careful in holding the components and follow the installation procedures CPU Cooter Installation Procedures for LGA775 When you are installing the CPU make sure to install the cooler to prevent over heating If you do not have the CPU cooler consult your dealer before turning on the computer The surface of LGA 775 CPU The pin pad side of LGA 775 CPU Yellow triangle is the Pin 1 indicator 12 Remember to apply some thermal paste on It for better heat dispersion Yellow triangle is the Pin 1 indicator
