93
MS-7641

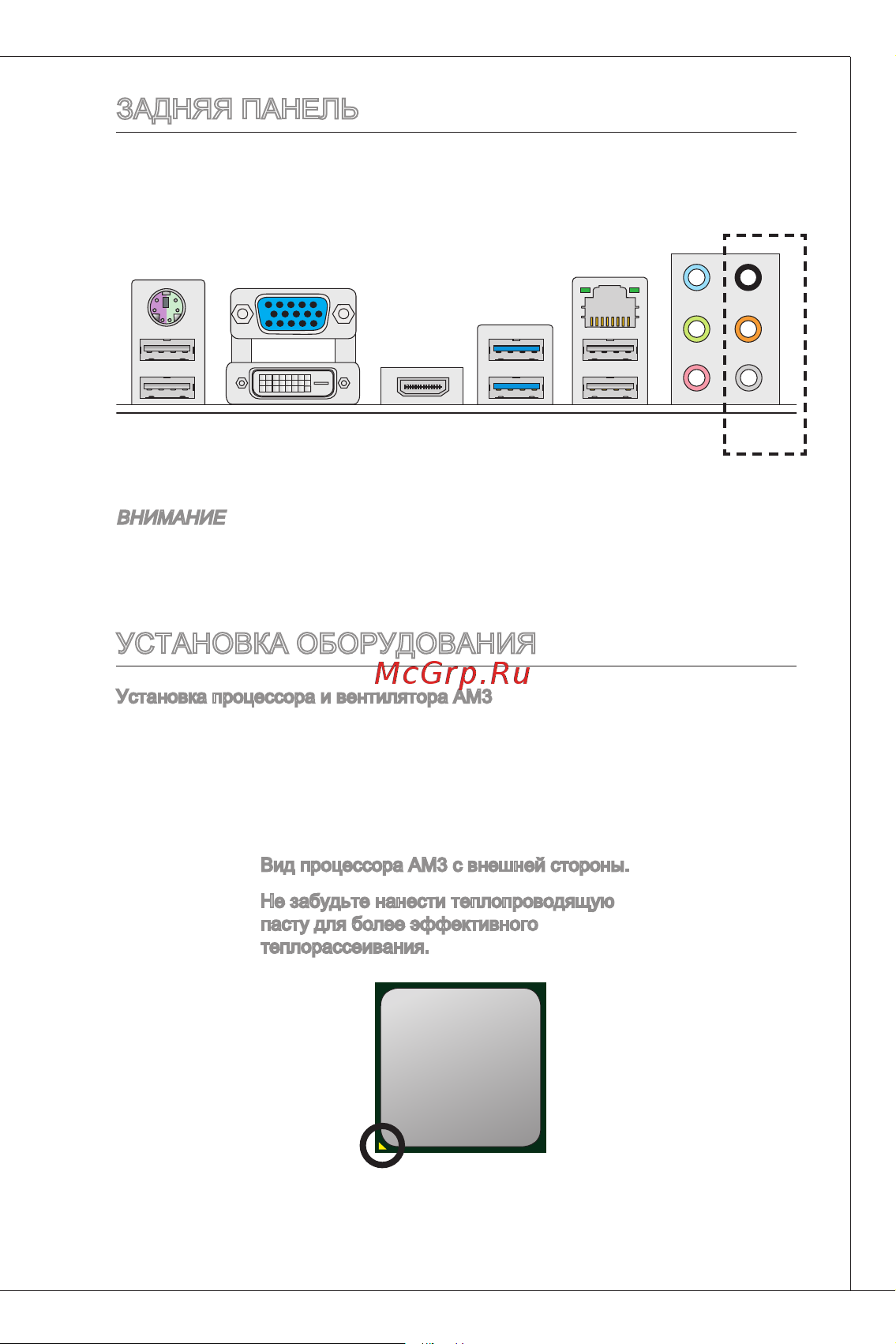

ЗАДНЯЯ ПАНЕЛЬ
Задняя панель предоставляет следующие разъемы:
Порт мыши/
клавиатуры
Порт VGa
Разъем
Lan
Порт uSB 2.0
Линейный
вход
Линейный
выход
Микрофон
Порт uSB 2.0
RS-выход
CS-выход
SS-выход
Порт dVi-d Порт Hdmi
УСТАНОВКА ОБОРУДОВАНИЯ
Установка процессора и вентилятора am3
Во избежание перегрева при работе обязательно установите вентилятор
процессора. Одновременно, чтобы увеличить теплорассеивание, убедитесь
в том, что нанесен слой теплопроводящей пасты на процессоре при
установке вентилятора.
Вид процессора am3 с внешней стороны.
Не забудьте нанести теплопроводящую
пасту для более эффективного
теплорассеивания.
Золотая стрелка
Порт uSB 3.0
(опционально)
ВНИМАНИЕ
Если вы собираетесь использовать устройство uSB 3.0, вам нужно
подключить кабель uSB 3.0 к разъему uSB 3.0.
(опционально)
