Ru-24
Системная плата MS-7793

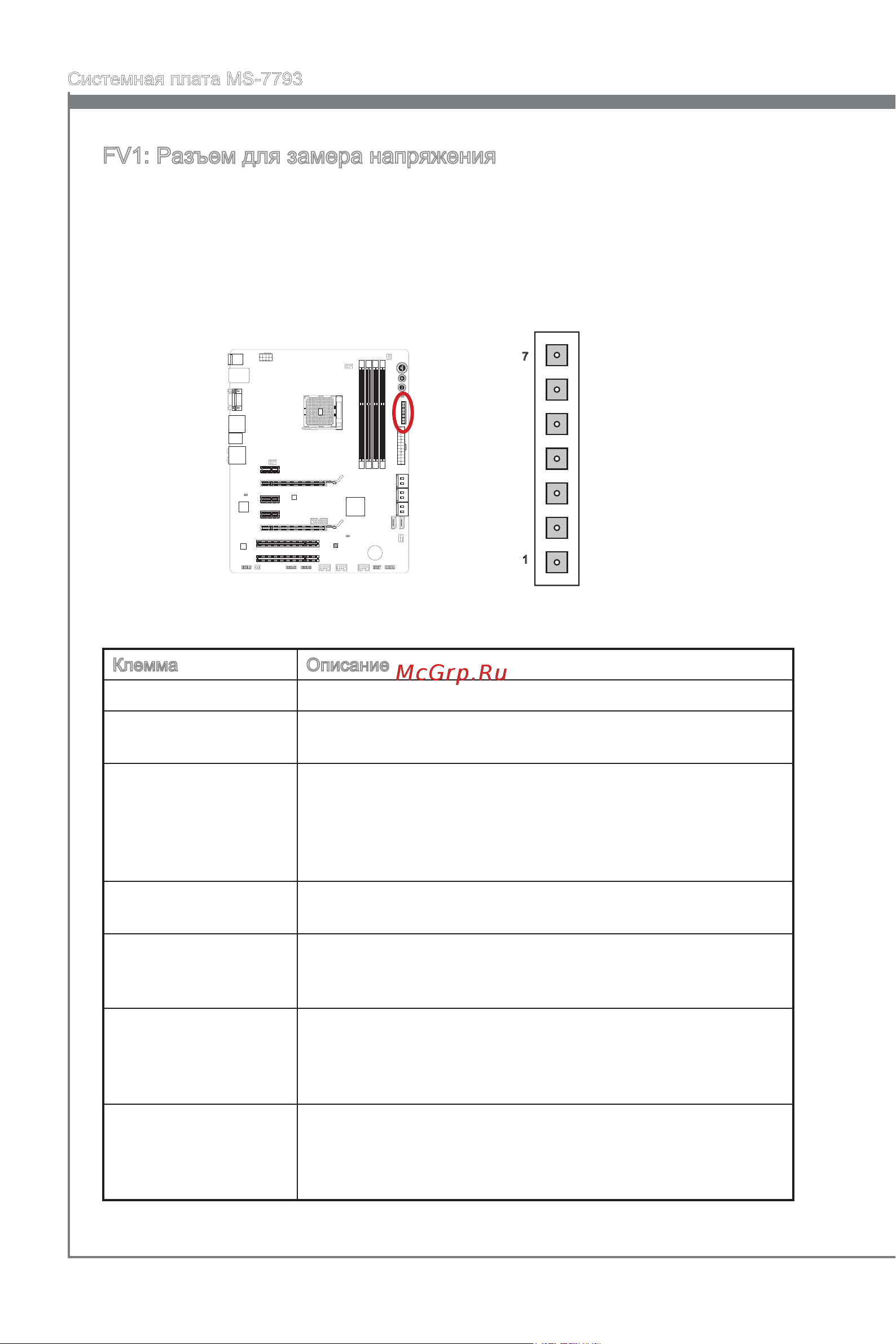

FV1: Разъем для замера напряжения
Данный разъем для замера напряжения используется для измерения текущих
значений напряжения в системе. Для замера напряжения потребуется мульти-
метр (приобретаемый отдельно). Для замера напряжения используются кабели
для замера напряжения, входящие в комплект поставки материнской платы.
Прикрепите положительный провод мультиметра к кабелю для замера напряже-
ния, а отрицательный провод к разъему заземления.
CPU_PLL
GND
1
7
DRAM
CPU_1.2V
CPU_NB
CPU_CORE
CPU_GND
Клемма Описание
GND (конт.7) Земля
CPU_GND (конт. 6) Основание для измерения процессорного ядра и
напряжения CPU-NB.
DRAM (конт. 5) Напряжение памяти. Напряжение DRAM – это
напряжение, подаваемое на модули памяти DDR на
системной плате. При понижении временных параметров
DDR может потребоваться повышение напряжения для
обеспечения стабильной работы.
CPU_PLL (конт. 4) Напряжение CPU_PLL. Напряжение CPU_PLL-это
напряжение, подаваемое на процессор фазы Lock Loop.
CPU_1.2V (конт. 3) Напряжение CPU 1.2В. Напряжение CPU 1.2V -это
напряжение, подаваемое на DDR PHY логика и PCIE
шины.
CPU_NB (конт. 2) Напряжение CPU NB (Uncore). Напряжение CPU NB – это
напряжение, подаваемое на Uncore на CPU. Сильный
разгон может требовать более высокого напряжения
CPU NB для обеспечения стабильной работы.
CPU_CORE (конт. 1) Напряжение ядра CPU. Напряжение ядра CPU – это
напряжение, подаваемое на ядро CPU. Сильный разгон
может потребоваться более высокое напряжение ядра
CPU для обеспечения стабильной работы.
