MS-7680 Mainboard
English
En-31
MS-7680 Mainboard
English

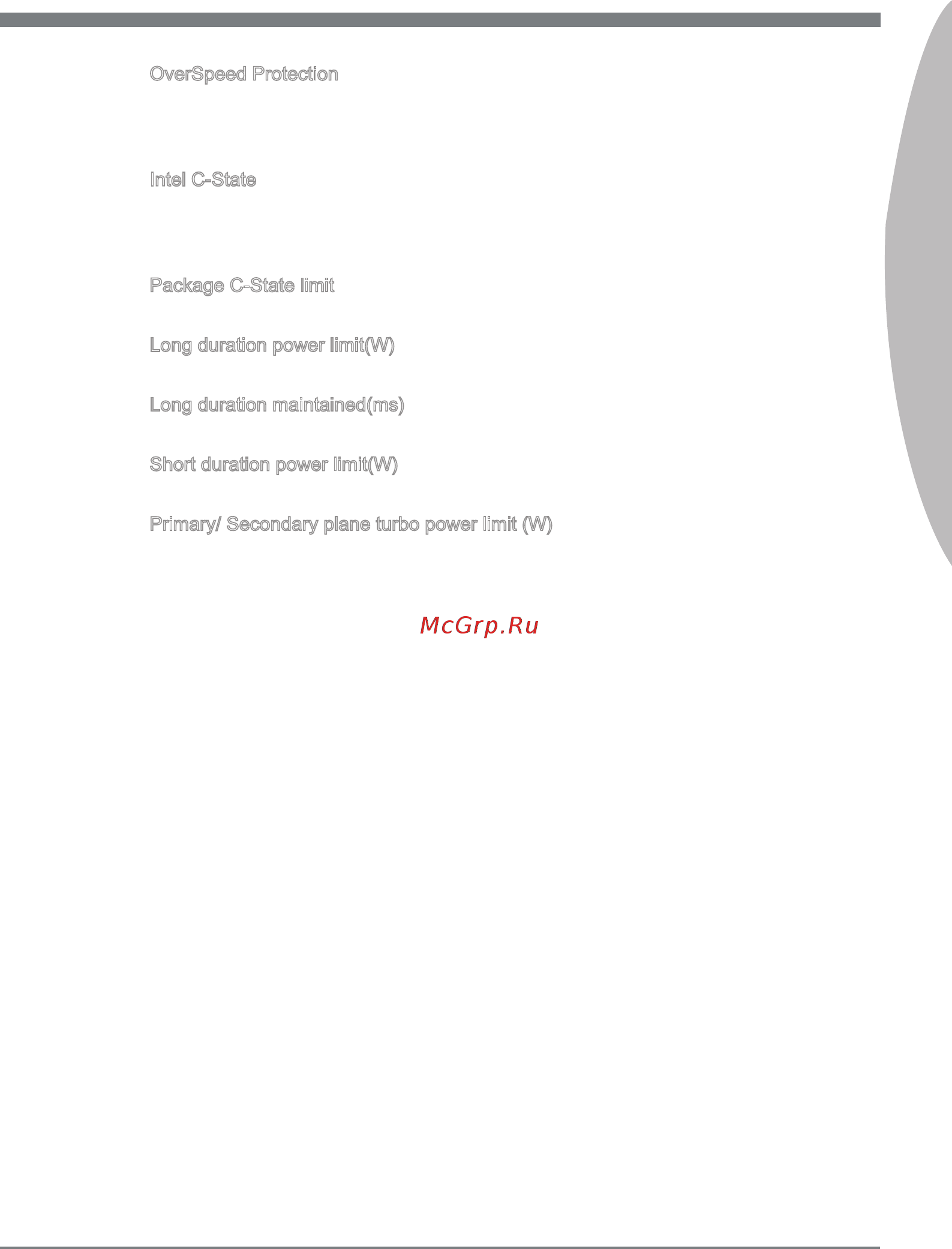

OverSpeed Protection
Overspeed Protection function can monitor the current CPU draws as well as its
power consumption. If it exceeds a certain level, the processor automatically re-
duces its clock speed. If you want to overclock your CPU, set it to [Disabled].
Intel C-State
C-state is a power management state that signicantly reduces the power of the
processor during idle. This eld will appear after you installed the CPU which sup-
ports c-state technology.
Package C-State limit
This eld allows you to select a C-state limit.
Long duration power limit(W)
This eld allows you to adjust the TDP power limit for the long duration.
Long duration maintained(ms)
This eld allows you to adjust the maintaining time for long duration power limit.
Short duration power limit(W)
This eld allows you to adjust the TDP power limit for the short duration.
Primary/ Secondary plane turbo power limit (W)
These elds allow you to adjust the TDP limit for the primary/ secondary plane tur-
bo.
▶
▶
▶
▶
▶
▶
▶
