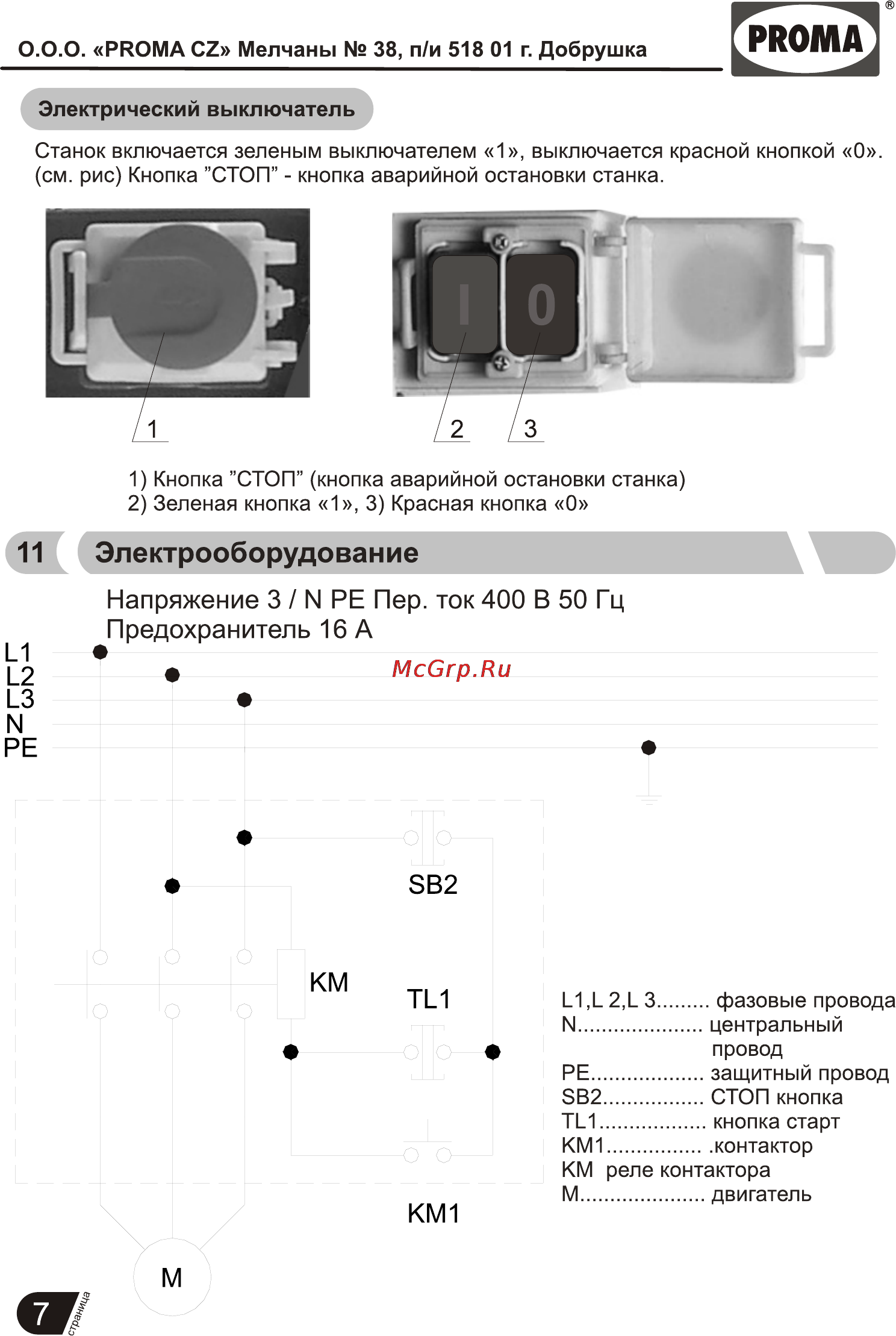

0 0 0 РИОМА СИ Мелчаны 38 п и 518 01 г Добрушка РРОМА Электрический выключатель Станок включается зеленым выключателем 1 выключается красной кнопкой О см рис Кнопка СТОП кнопка аварийной остановки станка 1 Кнопка СТОП кнопка аварийной остановки станка 2 Зеленая кнопка 1 3 Красная кнопка О 11 Электрооборудование 1_1 12 ЬЗ и РЕ Напряжение 3 Ы РЕ Пер ток 400 В 50 Гц Предохранитель 16 А 1_1 Ь 2 Ь 3 фазовые провода Ы центральный провод РЕ защитный провод ЗВ2 СТОП кнопка ТЕ 1 кнопка старт КМ1 контактор КМ реле контактора М двигатель
