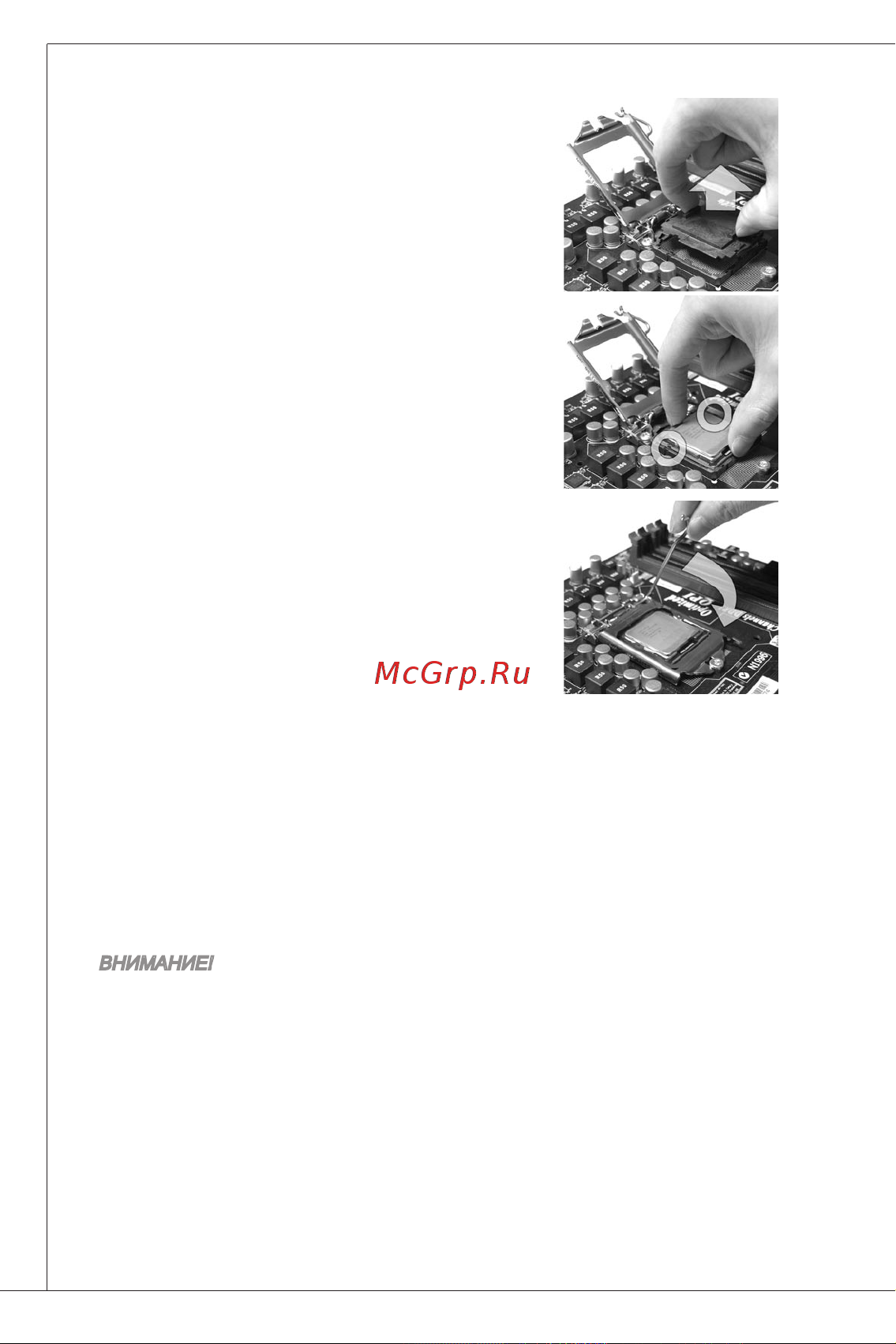

Для правильной установки вентилятора и процессора выполните следующие действия Неправильная установка приведет к повреждению ЦП и системной платы 1 Откройте рычаг крепления 2 Поднимите рычаг крепления открытое положение в полностью 3 Гнездо ЦП прикрыто пластмассовой крышкой для защиты контактов от повреждения Перед установкой ЦП всегда накрывайте его для защиты контактов гнезда Снимите крышку 4 Убедившись в правильной ориентации ЦП поместите ЦП в гнездо Держите при этом ЦП за его края Убедитесь что знаки совмещения совпадают 5 Проверьте визуально правильно ли установлен ЦП в гнезде Если нет извлеките ЦП потянув его строго вверх и установите заново 6 Закройте рычаг крепления в то же время легко нажимая на пластину крепления 7 Закрепите конец рычага под держателем 8 Перед установкой кулера четыре крючка находятся положении убедитесь что в правильном 9 Совместите отверстия на системной плате с вентилятором Опускайте кулер пока его четыре защелки не войдут в отверстия на системной плате 10 Опустите четыре крючка чтобы закрепить кулер 11 Переверните системную плату чтобы убедиться в правильной вставке концов защелок 12 Наконец подключите провод вентилятора ЦП к разъему вентилятора ЦП на системной плате ВНИМАНИЕ Прочтите состояние ЦП в BIOS Когда ЦП не установлен всегда защищайте гнездо ЦП с помощью пластмассовой крышки чтобы избежать повреждений Фотографии системной платы в этом разделе приведены только для демонстрации установки ЦП кулера Общий вид системной платы может отличаться в зависимости от приобретенной модели За подробными инструкциями по установке вентилятора ЦП обращайтесь к документации внутри упаковки вентилятора ЦП
