Ru-26
MS-7670 Системная плата

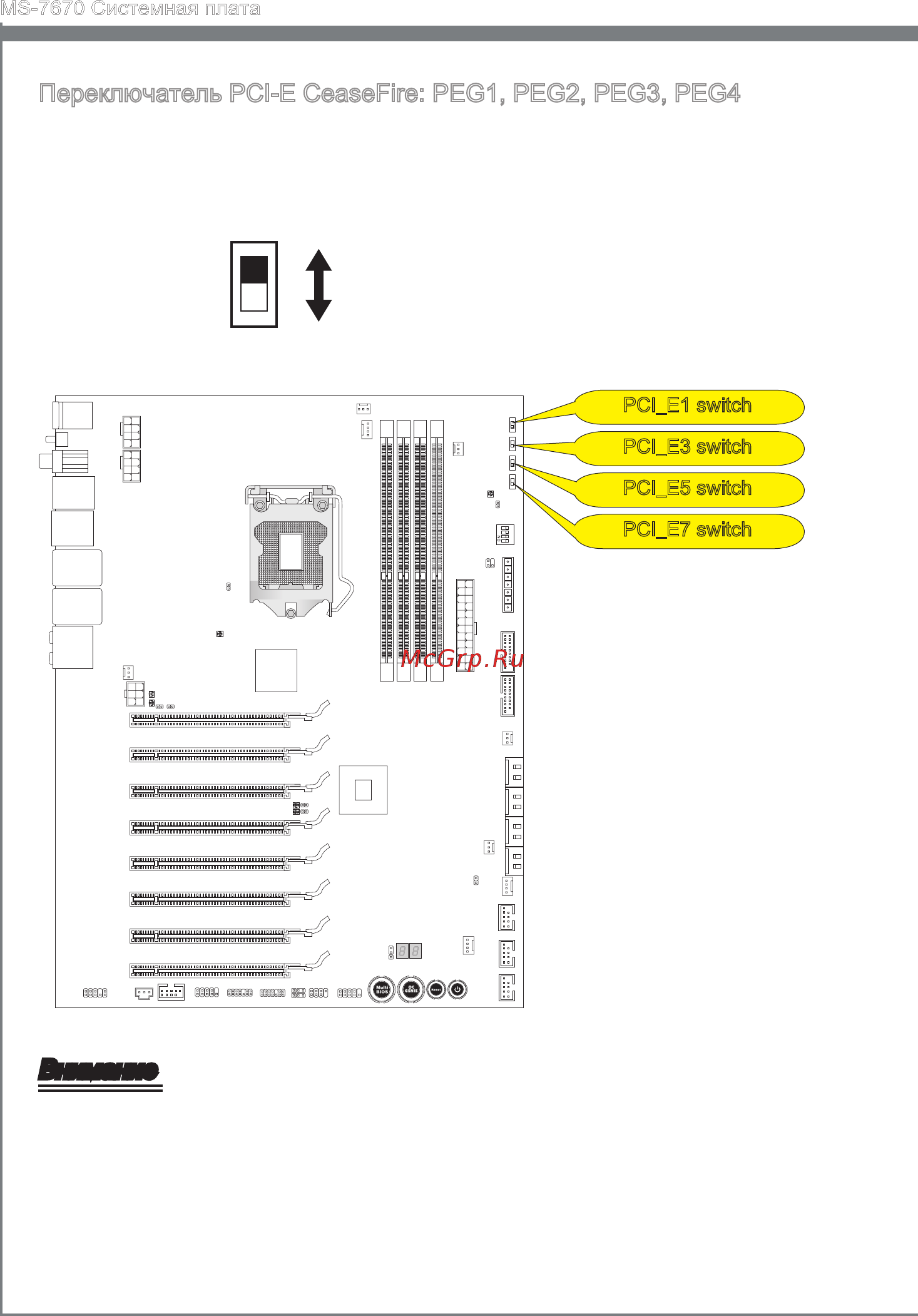

Переключатель PCI-E CeaseFre: PEG1, PEG2, PEG3, PEG4
Переключатель PCI-E CeaseFre позволяет непосредственно управлять
установленными видеокартами без физического вмешательства.
1 2 3 4
PCI_E1 swtch
PCI_E3 swtch
PCI_E5 swtch
PCI_E7 swtch
Включение слота PCIE
Выключение слота PCIE
Внимание
Не используйте переключатели на работающей системе. Это приведет к
повреждению системной платы.
