1-7
MS-A912
1
Вентилятор
- Вентиляционные отверстия в корпусе устройства обеспечивают
конвекцию воздуха и предотвращают перегрев устройства. Не
перекрывайте эти отверстия.
2
Разъем питания
- К этому разъему подключается выход постоянного тока от сетевого
блока питания. Питание, поступающее через этот разъем,
обеспечивает питание компьютера. Во избежание повреждения
компьютера всегда пользуйтесь прилагаемым сетевым блоком
питания.
3
Стерео динамики
- Обеспечивают высококачественную стереофоническую передачу
звука класса Hi-Fi.
4
Стойка
- Эта стойка используется для помещения компьютера на ровную,
устойчивую поверхность.
5
Порт PS/2 (Зелёный)
Стандартный разъем PS/2 для подключения мыши с
интерфейсом PS/2?.
6
Порт PS/2 (Фиолетовый)
Стандартный разъем PS/2 для подключения клавиатуры с
интерфейсом PS/2?.
7
Разъем наушника (Зелёный)
- Разъем для подключения наушников или громкоговорителей.
8

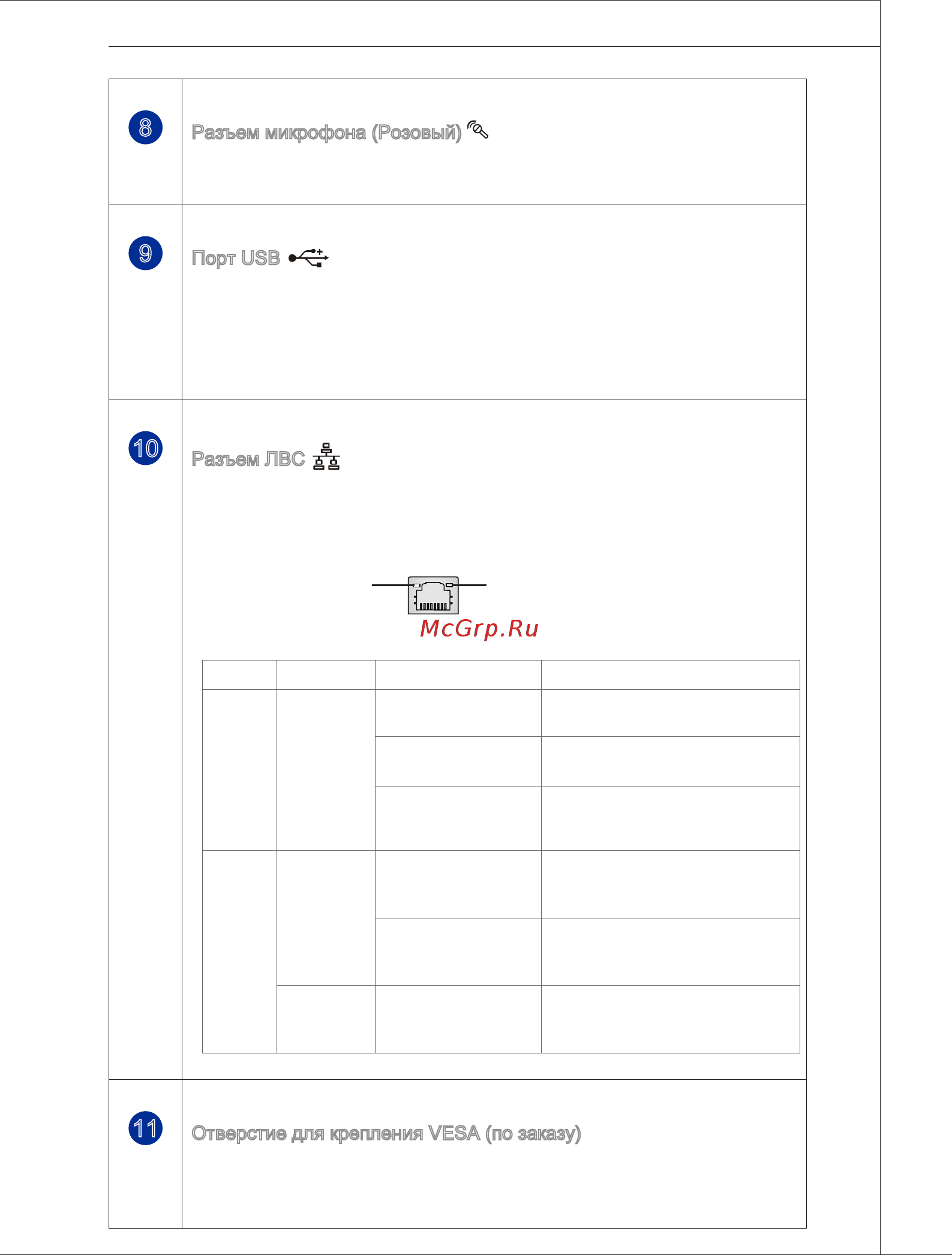

Разъем микрофона (Розовый)
- Разъем для подключения микрофонов.
9
Порт USB
- Порт USB (универсальная последовательная шина) предназначен
для подключения таких устройств с интерфейсом USB, как мышь,
клавиатура, принтер, сканер, камера, карманный компьютер и
другие USB-совместимые устройства.
10
Разъем ЛВС
- Стандартный сетевой разъем RJ-45 предназначен для
подключения к локальной вычислительной сети (ЛВС). К нему
можно подключить сетевой кабель.
Жёлтый Зеленый/ Oранжевый
LED Цвет Состояние LED Режим работы
Левый Желтый Выкл. Связь с локальной сетью не
установлена.
Вкл. (установившийся
режим)
Связь с локальной сетью
установлена.
Вкл. (повышенная яр-
кость, мигание)
Компьютер обменивается данными
с другим компьютером в локальной
сети.
Правый Зеленый Выкл. Выбрана скорость передачи
данных
10 Мбит/с.
Вкл. Выбрана скорость передачи
данных
100 Мбит/с.
Оранжевый Вкл. Выбрана скорость передачи
данных
1000 Мбит/с.
11
Отверстие для крепления VESA (по заказу)
- Извлеките резину на отверстие для крепления и установите её на
настенное отверстие AIO ПК.
