Xerox DOCUMATE 742 [66/90] Замена узла валика
![Xerox DOCUMATE 742 [66/90] Замена узла валика](/views2/1209415/page66/bg42.png)
руководство пользователя 4-3
DocuMate 742 Обслуживание
Замена узла валика
Для извлечения валика из сканера, выполните действия, перечисленные ниже.

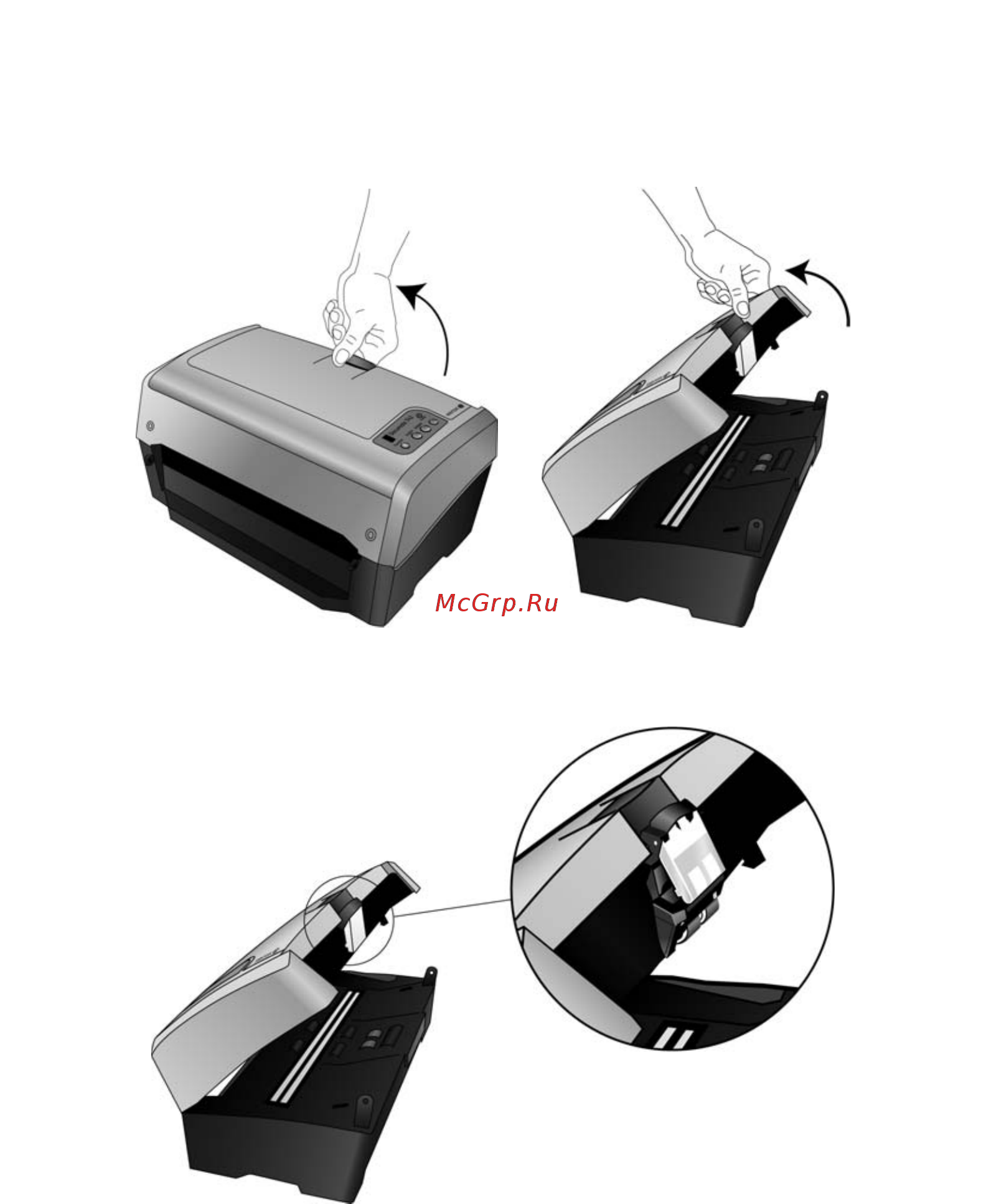

1. Поднимите переключатель разблокировки крышки ADF на верхней панели сканера и
откройте крышку устройства автоматической подачи.
2. Модуль валика и его посадочное место находятся в крышке ADF.
3. Поместите одну руку на крышку ADF, чтобы удерживать ее открытой при извлечении
валика из сканера.
